Schraubverfahren
Im FastApps-Modus kann zwischen zwei Schraubverfahren gewählt werden:
•
Drehmoment-Abschaltung: Diagramm 31 drehmomentgesteuert, erweiterte Überwachung
Abschaltmomentgesteuertes Schraubverfahren mit Drehmoment- und Drehwinkelkontrolle.
Maximales Moment
Abschaltmoment
Minimales Moment
Schwellenmoment

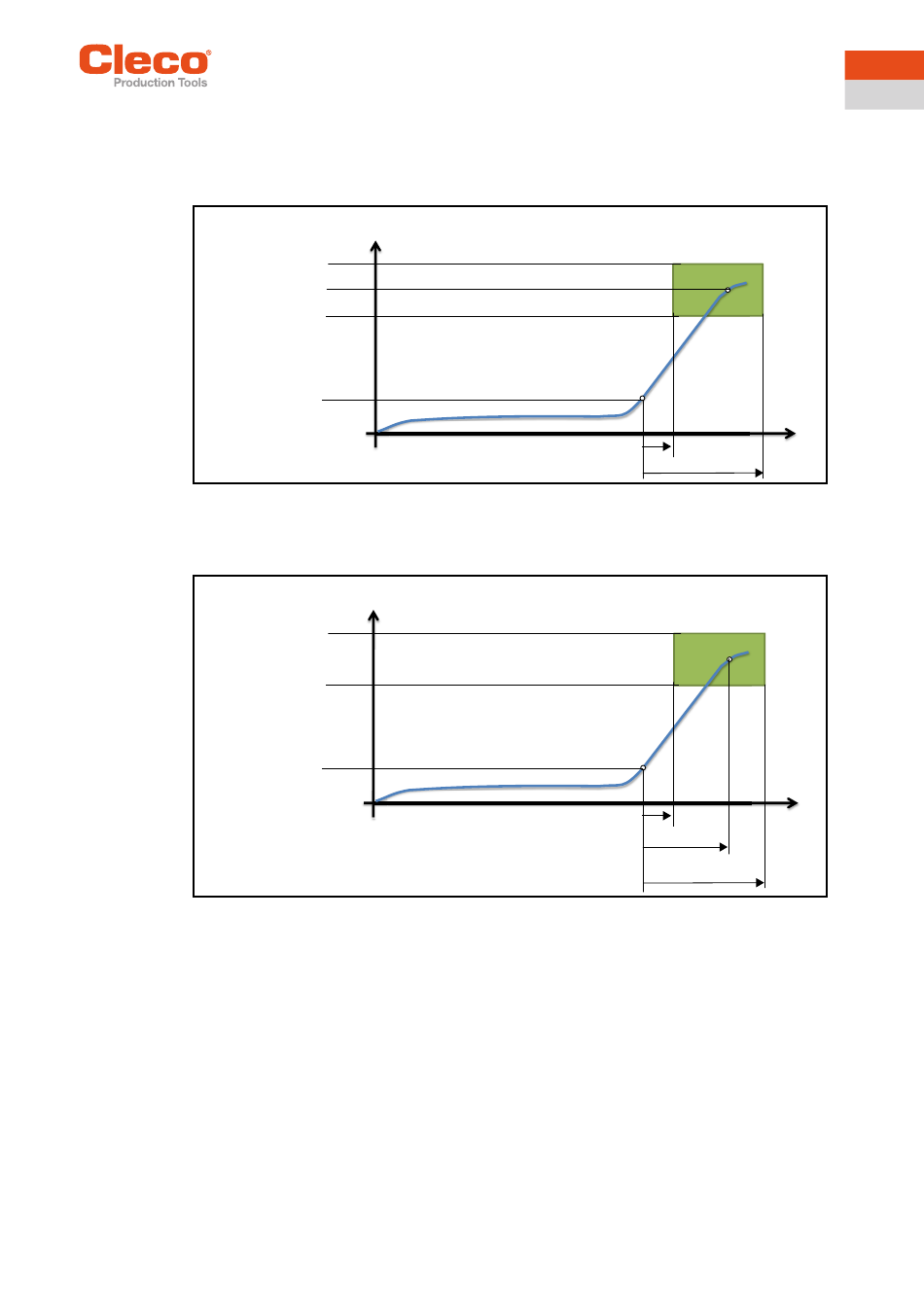

Abb. 4-1: Darstellung Drehmoment-Abschaltung
•
Winkel-Abschaltung: Diagramm 51 winkelgesteuert, erweiterte Überwachung
Abschaltwinkelgesteuertes Schraubverfahren mit Drehwinkel- und Drehmomentkontrolle.
Maximales Moment
Minimales Moment
Schwellenmoment
Abb. 4-2: Darstellung Winkel-Abschaltung
Die nachfolgende Beschreibung gilt für beide Schraubverfahren.
Für die Drehzahl einen zweiten Drehzahlparameter Enddrehzahl wählen. Das Verhalten bei der Enddreh-
zahl unterscheidet sich im FastApps- und mPro-Modus:
•
FastApps-Modus: Ist die Enddrehzahl parametriert, wechselt die Drehzahl beginnend ab dem Dreh-
zahl-Schwellenwert von der Startdrehzahl bis zum maximalen Moment auf die Enddrehzahl.
•
mPro-Modus: Ist die Enddrehzahl parametriert, wird die Drehzahl beginnend ab dem Schwellenmo-
ment von der Startdrehzahl bis zum maximalen Moment auf die Enddrehzahl abgeregelt.
Die Enddrehzahl muss niedriger sein als die Standarddrehzahl.
Die Winkelzählung startet mit Erreichen des Schwellenmoments.
Nach dem Abschalten über das Abschaltmoment/den Abschaltwinkel wird das aufgetretene Moment bzw.
der zugehörige Winkel mit dem Minimalen/Maximalen Moment und dem Minimalen/Maximalen Winkel ver-
glichen und entsprechend IO/NIO bewertet.
Apex Tool Group
Moment
Start
Moment
Start
P2398PM | 2019-12
Minimaler Winkel
Maximaler Winkel
Minimaler Winkel
Abschaltwinkel
Maximaler Winkel
4
Schraubverfahren
DE
Winkel
Winkel
57
