3.4
Prozessanzeige
In der Prozessanzeige werden Messwerte der Verschraubung angezeigt. Die Darstellung der Prozessan-
zeige unterscheidet sich abhängig davon, ob der mPro- oder der FastApps-Modus ausgewählt ist.
3/10

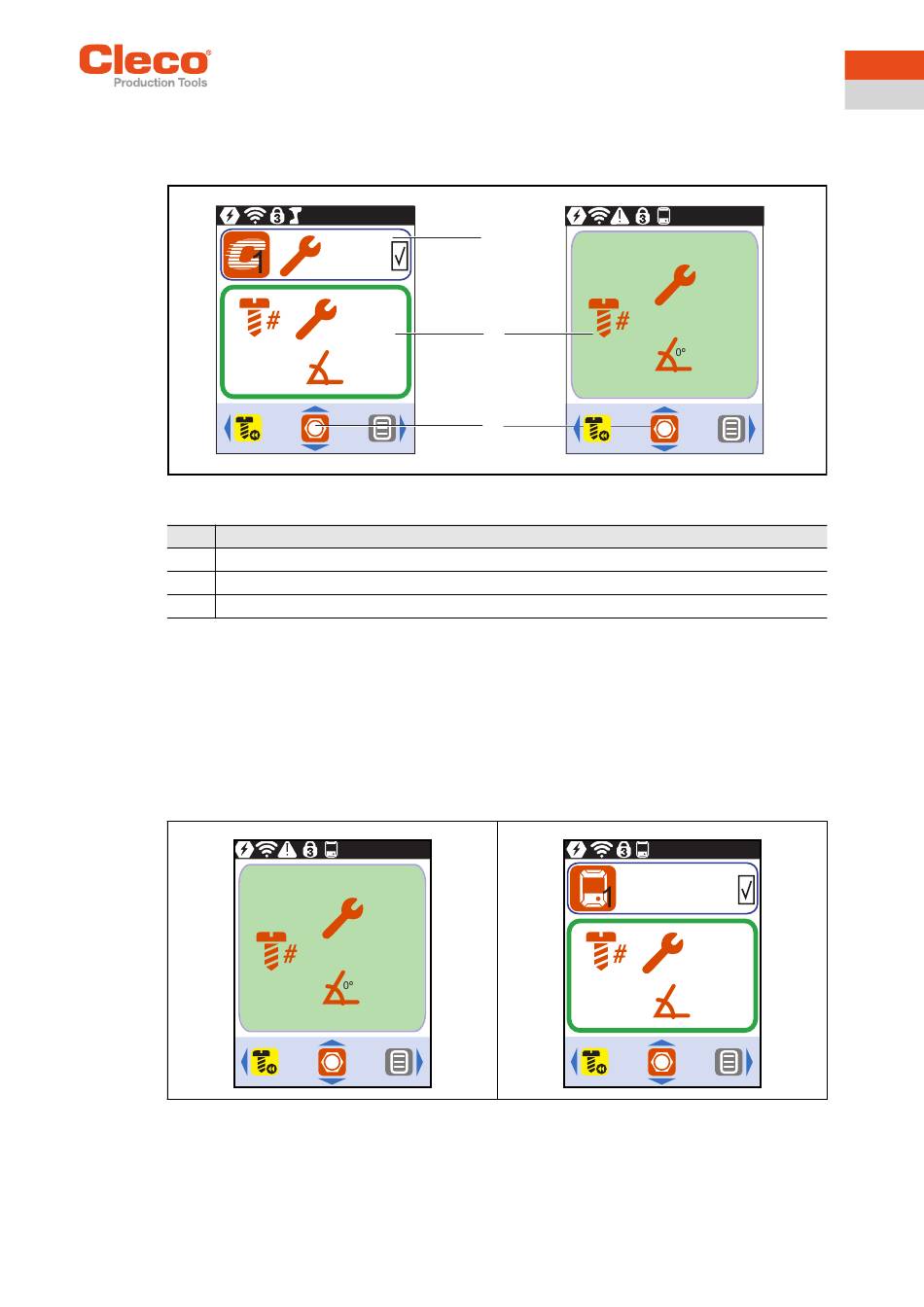

Abb. 3-2: Prozessanzeige im FastApps- oder mPro-Modus
Pos.
Beschreibung
1
Anzeige PG/Ablaufprogramm/FastApp
2
Anzeige der Messwerte
3
PG/Ablaufprogramm/FastApp ändern
Für beide Modi gilt:
•
Grüner Hintergrund: Das Ergebnis einer Verschraubung ist IO (in Ordnung).
•
Blinkt grün-blau: Das Gesamtergebnis aller Schraubstellen (Batch) ist IO.
•
Roter Hintergrund: Das Ergebnis einer Verschraubung ist NIO (nicht in Ordnung).
•
Blinkt rot: Das Gesamtergebnis aller Verschraubungen ist NIO. Dies ist der Fall, wenn mindestens eine
Schraubstelle NIO ist.
3.4.1
Prozessanzeige im mPro-Modus
Das Ablaufprogramm für die Verschraubung wird im mPro-Modus an der Steuerung ausgewählt.
Abb. 3-3: Prozessanzeige im mPro-Modus ohne
externer PG-/Ablaufprogramm-Anwahl
Apex Tool Group
15 Nm
τ
15.7 Nm
τ
270°
12 Nm
τ
3/3
27°
P2398PM | 2019-12
1
2
3/3
3
123456789
2/5
Abb. 3-4: Prozessanzeige im mPro-Modus mit
externer PG-/Ablaufprogramm-Anwahl
Menüs und Funktionen
12 Nm
τ
27°
25 Nm
τ
190°
13
3
DE
