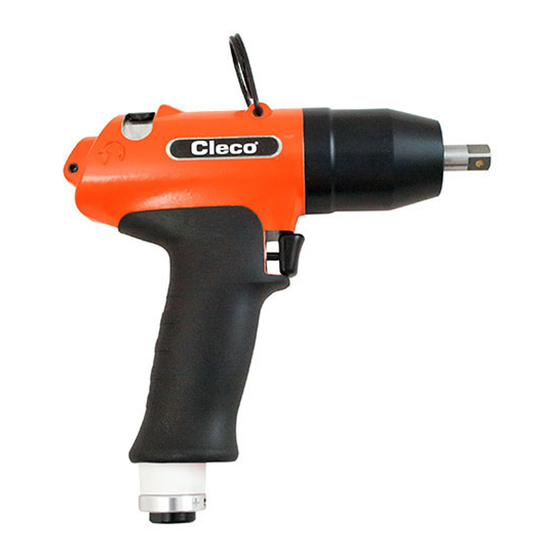

- Seite 1 Bedienungsanleitung P2123BA/DE 2014-06 55PTHH Impuls-Abschaltschrauber Weitere Informationen über unsere Produkte erhalten Sie im Internet unter http://www.apexpowertools.eu...
- Seite 2 Index, siehe 8 Ersatzteile, Seite 25. In Grafiken: kennzeichnet Bewegung in eine Richtung. kennzeichnet Funktion und Kraft. In bildlichen Darstellungen: Wenn nicht zwingend erforderlich, ist 55PTHH (Luft von unten) dargestellt. Modell-Schlüssel × Max. Kapazität Abtrieb 55 – 55 Nm 3 –...
-
Seite 3: Inhaltsverzeichnis
Impuls-Einheit demontieren..................24 Montageanleitung Motor-Einheit montieren .................... 24 Impuls-Einheit montieren................... 28 Ersatzteile Pistolengriff 55PTHH… ..................... 30 Pistolengriff 55PTHHA… ................... 32 Motor-Einheit ......................34 Impuls-Einheit......................36 Vorrichtungs-Bestellliste .................... 38 Technische Daten 10.1 Abmessungen 55PTHH… in mm ................39 P2123BA/DE 2014-06 P2123BA-DE_2014-06_55PTHHIVZ.fm, 03.07.2014... - Seite 4 10.2 Abmessungen 55PTHHA… in mm ................40 10.3 Leistungsdaten ......................40 10.4 Umgebungsbedingungen ..................41 Service Entsorgung P2123BA/DE 2014-06 P2123BA-DE_2014-06_55PTHHIVZ.fm, 03.07.2014...
-
Seite 5: Sicherheit
Sicherheit Sicherheit Darstellung Hinweise Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr. • Das Piktogramm beschreibt die Art der Gefahr. WARNUNG! Möglicherweise gefährliche Situation für die Gesundheit von Personen. Wird diese Warnung nicht beachtet, können schwerste Verletzungen auftreten. -
Seite 6: Grundsätze Sicherheitsgerechten Arbeitens
Sicherheit Grundsätze sicherheitsgerechten Arbeitens Sämtliche Anweisungen sind zu lesen. Eine Missachtung der nachstehend aufgeführten Anweisungen kann schwere Verletzungen zur Folge haben. VORSICHT! Mit maximal 700 kPa Arbeitsdruck (gemessen am Lufteinlass des Werkzeugs) arbeiten. Vor Inbetriebnahme die ordnungsgemäße Befestigung des Aufhängebügels am Balancer überprüfen. 55PTHHA: Vor Nutzung des Luftanschlusses von oben sicherstellen, dass der Verschlussstopfen in den ... -
Seite 7: Persönliche Schutzausrüstung
Keinen Schmuck tragen. Schallpegel im Bereich des Benutzers > 80 dB(A), Gefahr von Gehörschäden • Gehörschutz tragen. Bestimmungsgemäße Verwendung Der 55PTHH ist ausschließlich bestimmt zum Verschrauben und Lösen von Gewindeverbindungen. • Nicht als Hammer verwenden. • Nicht baulich verändern. •... -
Seite 8: Lieferumfang
Lieferumfang Lieferumfang Lieferung auf Transportschäden und auf Übereinstimmung mit dem Lieferumfang überprüfen: 1 55PTHH 1 Diese Betriebsanleitung 1 Konformitätserklärung 1 Schraubendreher SW2 Produktbeschreibung Bedienungs- und Funktionselemente 55PTHHA… alternative Position 55PTHH… Pos. Benennung Drehrichtungsumschalter Drehmomenteinstellung, siehe Abb. 4-1 , Seite 11 Pulszahleinstellung, siehe 4.4.2 Pulszahl ändern, Seite 12... -
Seite 9: Optionen
Benennung Start-Taste Reserveöl, siehe 6.2 Reserveöl befüllen, Seite 16 Aufhängung Schraubendreher SW2, Best.-Nr. 935490 Optionen Best.-Nr. 934918 Schutzhülle Signalanschluss-Kit Bestell-Nr. 937449PT – 55PTHH… für Bestell-Nr. 937444PT – 55PTHHA… Auswerte-Elektronik TVP100 Vibrationsabsorber Bestell-Nr. 935965 – 55PTHHA… Adapter Schnellwechselfutter Best.-Nr. 935472 Vor der Inbetriebnahme Luftzuführung... -
Seite 10: Luftanschluss Wechseln: Oben / Unten (Nur Bei 55Pthha)
Vor der Inbetriebnahme Druckluft-Aufbereitungsgeräte Wir empfehlen: Druckluft-Aufbereitungsgeräte (Filter, Regler, Öler) zu installieren Gerät Erläuterung Filter Rückhalt von Partikeln > 15 Mikrometer. Entfernt mehr als 90% des Kondenswassers. Regler Zur Erzielung konstanter Arbeitsergebnisse muss der Arbeits- druck für jedes einzelne Werkzeug konstant gehalten werden. Öler Druckluft benötigt eine geringe Menge Öl und richtet sich nach dem Luftverbrauch des Werkzeugs. -
Seite 11: Probelauf Durchführen
Vor der Inbetriebnahme 4.3.1 Probelauf durchführen Abluftdrossel gegen Uhrzeigersinn ganz öffnen. Drehzahl am Abtrieb prüfen: Rechtslauf 4000±500 ¹/min Linkslauf 6000±500 ¹/min. Werkzeug einrichten Das Werkzeug muss für die gewünschte Verschraubung eingestellt werden. 4.4.1 Drehmoment einstellen VORSICHT! Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme. Vor Einstellung des Drehmoments, Druckluft abstellen. - Seite 12 Vor der Inbetriebnahme 1. Abtrieb festhalten. 2. Schraubendreher SW2 vorsichtig durch die Bohrung des Pistolengehäuses bis zur Md- Drehmoment Einstellschraube schieben. 3. Md-Einstellschraube verdrehen und das erfor- derliche Drehmoment ungefähr einstellen, siehe Abb. 4-1 , Seite 11. Gesamtzahl Umdrehungen = 6. 4.
-
Seite 13: Fehlersuche
Fehlersuche 4.4.3 Drehmoment messen Wir empfehlen eine statische Messung des Drehmoments durch Nachziehen der Schraubverbindung. Bei einer dynamischen Messung mit einem Vorsatztransducer, Schraubverbindung ebenso durch eine stati- sche Kontrolle überprüfen, z. B. mit einem Drehmomentschlüssel (elektronisch). Fehlersuche Fehler Mögliche Ursachen Maßnahmen und Abhilfen Werkzeug Drehmoment zu hoch eingestellt... - Seite 14 Fehlersuche Leerseite P2123BA/DE 2014-06 2123b_1_5 de bedingt.fm, 03.07.2014...
-
Seite 15: Wartung
Wartung Wartung VORSICHT! Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme – vor Wartungsarbeiten das Werkzeug von der Druckluftleitung trennen. Wartungsplan Eine regelmäßige Wartung mindert Betriebsstörungen, Reparaturkosten und Stillstandzeiten. Wartungs- Verschraubungen Maßnahmen intervall 100.000 Aufhängung auf Funktionssicherheit prüfen. Luftschlauch auf Verschleiß prüfen. ... -
Seite 16: Kundenspezifischen Wartungsplan Rechnerisch Bestimmen
Wartung 6.1.1 Kundenspezifischen Wartungsplan rechnerisch bestimmen Ein Wartungsintervall W(1,2,3) ist von folgenden Faktoren abhängig: Faktor Angenommener Wert in Beschreibung 6.1 Wartungsplan V1 = 100.000 Anzahl der Verschraubungen, nach welchen Apex Tool Group V2 = 500.000 eine Wartungsmaßnahme vorschreibt. V3 = 1.000.000 1,8 Sekunden Spezifische Verschraubzeit, ermittelt in Life- und Dauertest. - Seite 17 Wartung Beide Enden entsprechend Abbildung ausrichten (interne Ausgleichsbohrung wird geöffnet). Um Lufteinschlüsse zu vermeiden, die Befüll- Spritze abdichtend ansetzen und Reserveöl ein- bohrung mit Öl eben befüllen. füllen bis Abstand X für Distanzhalter <B2> vor- handen ist. ...
-
Seite 18: Komplett-Ölbefüllung
Wartung Komplett-Ölbefüllung Wenn kein Pulsaufbau mehr erfolgt oder die Impulseinheit de- und montiert wurde, dann muss die Impul- seinheit komplett neu mit Öl befüllt werden: Öl Best.-Nr. 925715, ESSO-UNIVIS HVI26, ca. 2 Liter, Temperatur 20 ±5 °C Gewindestift und Kugel entfernen ... - Seite 19 Wartung Impuls-Einheit abkuppeln und Adapter heraus- Spritze abdichtend ansetzen und Reserveöl ein- drehen. füllen bis Abstand X für Distanzhalter <B2> vor- handen ist. Um Lufteinschlüsse zu vermeiden, die Befüll- bohrung mit Öl eben befüllen. Abstand X halten und mit <B2> sichern. ...
- Seite 20 Wartung Leerseite P2123BA/DE 2014-06 2123c_Wartung de bedingt.fm, 03.07.2014...
-
Seite 21: Demontageanleitung
Demontageanleitung Demontageanleitung <…> Siehe hierzu 9 Ersatzteile, Seite 29 und 9.5 Vorrichtungs-Bestellliste, Seite 38 Motor-Einheit demontieren 7.1.1 Schaltring demontieren P2123BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014... - Seite 22 Demontageanleitung 7.1.2 Abschaltung demontieren P2123BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014...
-
Seite 23: Einschaltventil Demontieren
Demontageanleitung Lamellenwechsel Lager- / Rotorwechsel <C3> <C3> <C2> <61> <54> <60> <55> <C1> <59> <C1> <56> <59> <55> Einschaltventil demontieren Federkraft! SW 3/8" P2123BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014... -
Seite 24: Impuls-Einheit Demontieren
Montageanleitung Impuls-Einheit demontieren SW 1/2" VORSICHT! Hautreizungen bei direktem Kontakt mit Öl. Tragen Sie Schutzhandschuhe. <D3> VORSICHT! Hydr.-Lamelle steht unter Federkraft! Tragen Sie eine Schutzbrille. <84> <D2> <D1> HINWEIS Nur zulässig, wenn Befüllen mit Öl-Befüllung gewähr- leistet ist, siehe 6.3 Komplett-Ölbefüllung, Seite 18. Impuls-Einheit muss auf Raumtemperatur abgekühlt sein. -
Seite 25: Rotordeckel Montieren
Montageanleitung 8.1.1 Rotordeckel montieren <54> <C8> <55> <59> Auflage <C4> <C5> 0,02 <C4> <C6> 0,03 <C5> <C7> 0,04 <C6> 0,05 <C7> 1. <59> mit <C4> einpressen, siehe X. Fühlerlehre = 0,03 mm max. 2 mm 2. Y mit Fühlerlehre überprüfen. Falls Maß > Y, Schritt 1. mit Auflage <C5>, <C6>, <C7> wiederholen. <C8>... - Seite 26 Montageanleitung 8.1.2 Abschaltung montieren P2123BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014...
- Seite 27 Montageanleitung 8.1.3 Schaltring montieren P2123BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014...
-
Seite 28: Impuls-Einheit Montieren
Montageanleitung Impuls-Einheit montieren HINWEIS Um Beschädigungen zu vermeiden, vor der Montage Dicht- und O-Ringe mit Fett (Best.-Nr. 914392) schmieren. 8.2.1 Montage Hydro-Lamellen <97> <93> <98> <93> <F1> <F1> <97> <95> <94> <96> (2×) (2×) SW 1/2" <F2> <93> <D3> <F1> Anzugsmoment 80+10 Nm <84>... -
Seite 29: Ersatzteile
Ersatzteile Ersatzteile HINWEIS Grundsätzlich nur Cleco-Original-Ersatzteile verwenden. Ein Nichtbeachten kann zu verminderter Leistung und steigendem Wartungsbedarf führen. Bei eingebauten, fabrikatfremden Ersatzteilen ist der Werkzeug- hersteller berechtigt, sämtliche Gewährleistungsverpflichtungen für nichtig zu erklären. Gerne sind wir für Sie bereit, ein spezielles Angebot für Ersatz- und Verschleißteile auszuarbeiten. -
Seite 30: Pistolengriff 55Pthh
Ersatzteile Pistolengriff 55PTHH… Klebstoff, Bestell-Nr. 914860 Fett, Bestell-Nr. 914392 P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014... - Seite 31 Ersatzteile 1)Best.-Nr. 2)Anzahl 3) Teil des Motor-Service Kits K1 Best.-Nr. 936281PT 4)Abmessungen P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014...
-
Seite 32: Pistolengriff 55Pthha
Ersatzteile Pistolengriff 55PTHHA… Klebstoff, Bestell-Nr. 914860 Fett, Bestell-Nr. 914392 P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014... - Seite 33 Ersatzteile 1)Best.-Nr. 2)Anzahl 3) Teil des Motor-Service Kits K1 Best.-Nr. 936281PT 4)Abmessungen P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014...
-
Seite 34: Motor-Einheit
Ersatzteile Motor-Einheit siehe 8.1.1 Rotordeckel montieren, Seite 25 siehe 8.1.2 Abschaltung montieren, Seite 26 P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014... - Seite 35 Ersatzteile 1)Best.-Nr. 2)Anzahl 3)Teil des Motor Service Kits K1 Best.-Nr. 936281 4)Abmessungen P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014...
-
Seite 36: Impuls-Einheit
Ersatzteile Impuls-Einheit Anzugs-Md, siehe 8.2 Impuls-Einheit montieren, Seite 28 Bei Demontage Position der Kugeln in Steuer- scheibe beachten. Kugeln in gleicher Position wieder montieren. P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014... - Seite 37 Ersatzteile 1)Best.-Nr. 2)Anzahl 3)Teil des Hydraulik Service Kits K2 Best.-Nr. 936211 4)Abmessungen P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014...
-
Seite 38: Vorrichtungs-Bestellliste
Ersatzteile Vorrichtungs-Bestellliste 1)Best.-Nr. P2123BA/DE 2014-06 2123e_Ersatzteile de.fm, 03.07.2014... -
Seite 39: Technische Daten
Technische Daten Technische Daten 10.1 Abmessungen 55PTHH… in mm Abb. 10-1 P2123BA/DE 2014-06 2123f_TechnDaten de.fm, 03.07.2014... - Seite 40 Technische Daten 10.2 Abmessungen 55PTHHA… in mm 10.3 Leistungsdaten Best.-Nr. Empfohlener Leerlauf- Luftverbrauch Drehmomentbereich drehzahl /min min. max. ¹/min Leerlauf Pulsen 55PTHH403 1,15 6000 Linkslauf 0,15 0,45 55PTHHA403 4000 Rechtslauf 1,21 + 935472 P2123BA/DE 2014-06 2123f_TechnDaten de.fm, 03.07.2014...
-
Seite 41: Umgebungsbedingungen
Zulässige relative Luftfeuchtigkeit 25…90%, nicht betauend Service HINWEIS Senden Sie im Reparaturfall den kompletten 55PTHH an Apex Tool Group! Eine Reparatur ist nur autori- siertem Personal erlaubt. Das Öffnen des Werkzeugs bedeutet den Verlust der Gewährleistung. Entsorgung VORSICHT! Personen- und Umweltschäden durch nicht fachgerechte Entsorgung. - Seite 42 Sales & Service Centers Note: All locations may not service all products. Please contact the nearest Sales & Service Center for the appropriate facility to handle your service requirements. Detroit, MI Seattle, WA England India Apex Tool Group Apex Tool Group Apex Tool Group GmbH &...
