Schaltfläche
3.6.4
Erweiterte Einstellungen
>

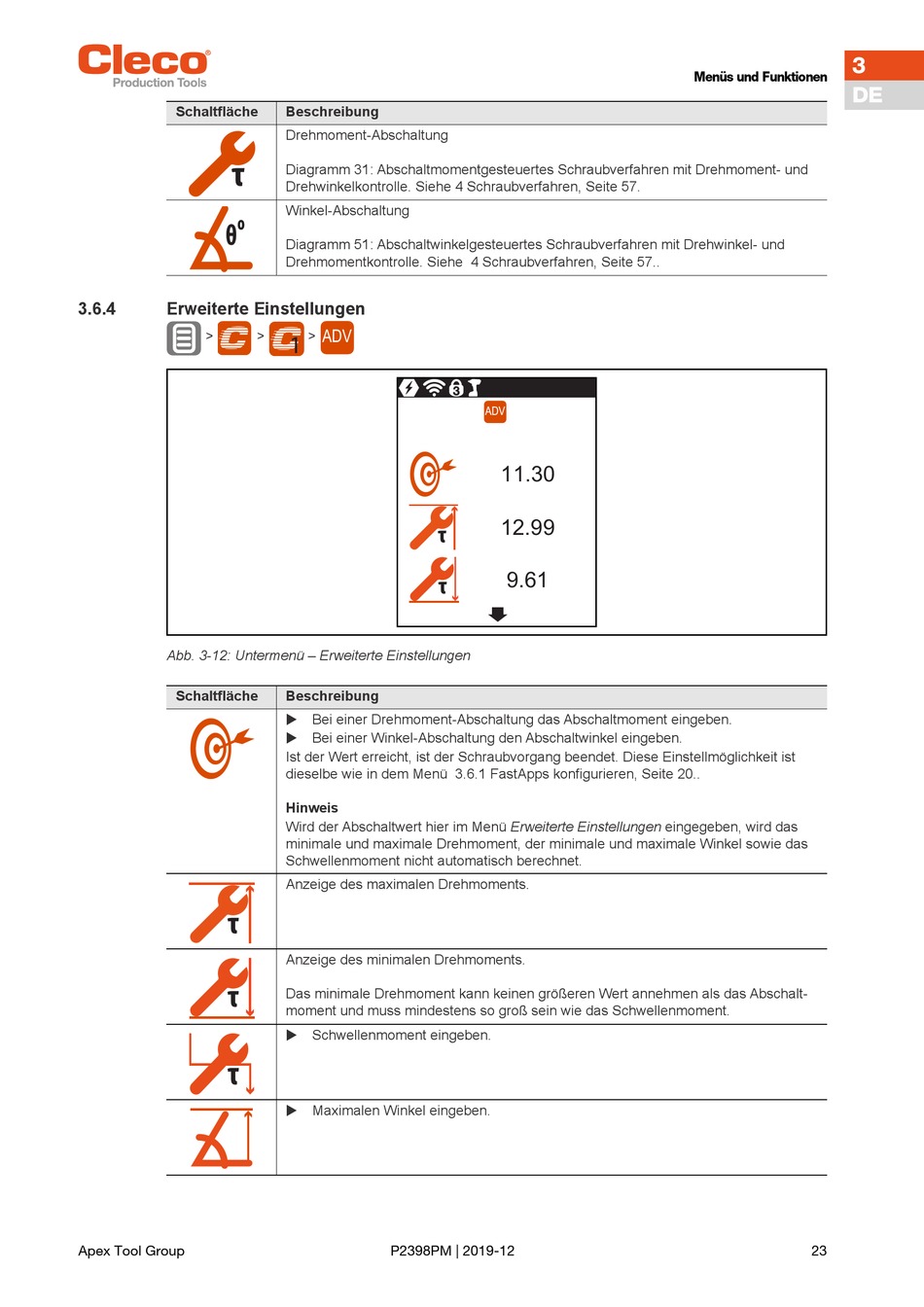

Abb. 3-12: Untermenü – Erweiterte Einstellungen
Schaltfläche
Apex Tool Group
Beschreibung
Drehmoment-Abschaltung
Diagramm 31: Abschaltmomentgesteuertes Schraubverfahren mit Drehmoment- und
Drehwinkelkontrolle. Siehe 4 Schraubverfahren, Seite 57.
Winkel-Abschaltung
Diagramm 51: Abschaltwinkelgesteuertes Schraubverfahren mit Drehwinkel- und
Drehmomentkontrolle. Siehe 4 Schraubverfahren, Seite 57..
ADV
>
>
1
Beschreibung
Bei einer Drehmoment-Abschaltung das Abschaltmoment eingeben.
Bei einer Winkel-Abschaltung den Abschaltwinkel eingeben.
Ist der Wert erreicht, ist der Schraubvorgang beendet. Diese Einstellmöglichkeit ist
dieselbe wie in dem Menü 3.6.1 FastApps konfigurieren, Seite 20..
Hinweis
Wird der Abschaltwert hier im Menü Erweiterte Einstellungen eingegeben, wird das
minimale und maximale Drehmoment, der minimale und maximale Winkel sowie das
Schwellenmoment nicht automatisch berechnet.
Anzeige des maximalen Drehmoments.
Anzeige des minimalen Drehmoments.
Das minimale Drehmoment kann keinen größeren Wert annehmen als das Abschalt-
moment und muss mindestens so groß sein wie das Schwellenmoment.
Schwellenmoment eingeben.
Maximalen Winkel eingeben.
