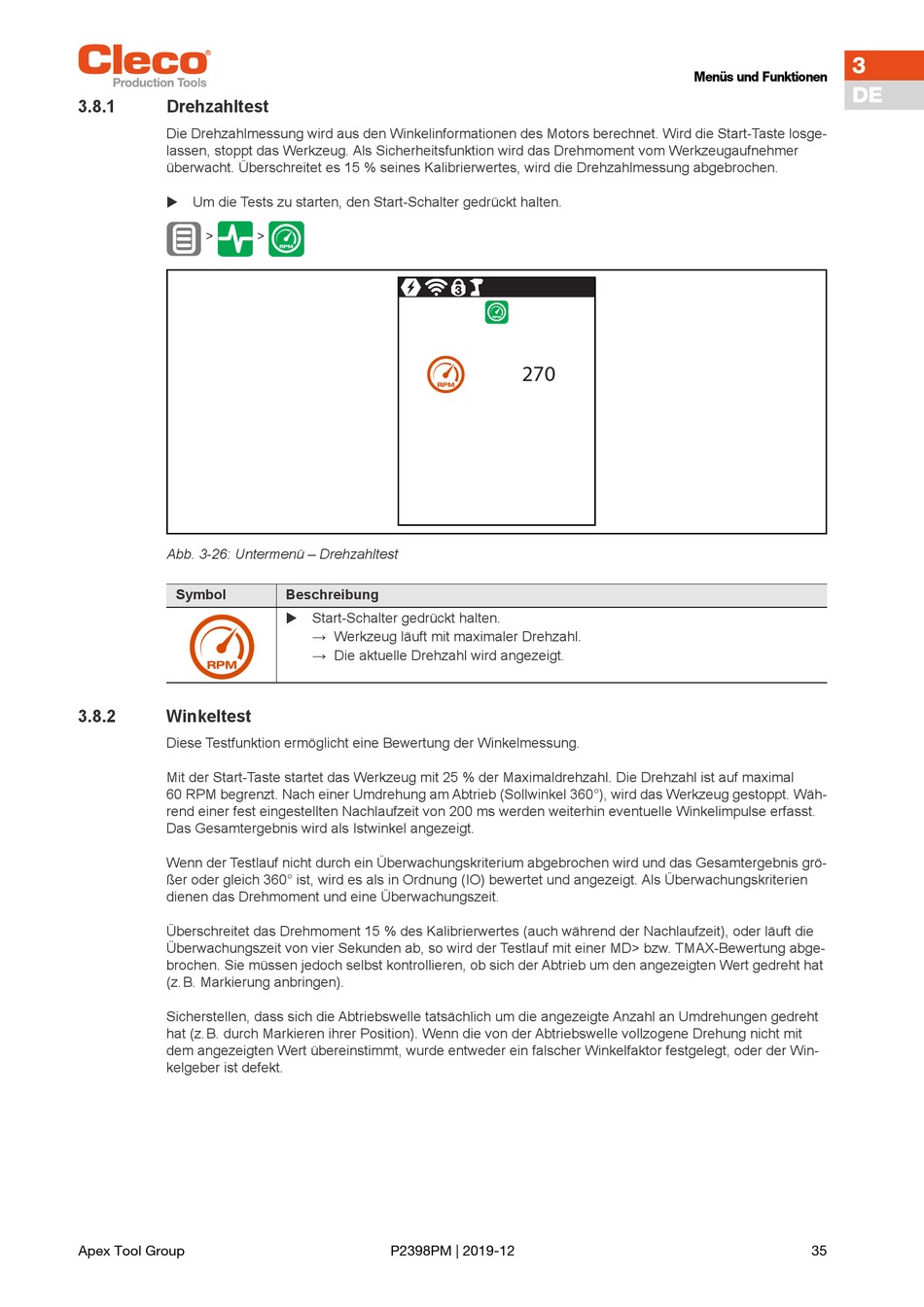

3.8.1
Drehzahltest
Die Drehzahlmessung wird aus den Winkelinformationen des Motors berechnet. Wird die Start-Taste losge-
lassen, stoppt das Werkzeug. Als Sicherheitsfunktion wird das Drehmoment vom Werkzeugaufnehmer
überwacht. Überschreitet es 15 % seines Kalibrierwertes, wird die Drehzahlmessung abgebrochen.
Um die Tests zu starten, den Start-Schalter gedrückt halten.
>
Abb. 3-26: Untermenü – Drehzahltest
Symbol
3.8.2
Winkeltest
Diese Testfunktion ermöglicht eine Bewertung der Winkelmessung.
Mit der Start-Taste startet das Werkzeug mit 25 % der Maximaldrehzahl. Die Drehzahl ist auf maximal
60 RPM begrenzt. Nach einer Umdrehung am Abtrieb (Sollwinkel 360°), wird das Werkzeug gestoppt. Wäh-
rend einer fest eingestellten Nachlaufzeit von 200 ms werden weiterhin eventuelle Winkelimpulse erfasst.
Das Gesamtergebnis wird als Istwinkel angezeigt.
Wenn der Testlauf nicht durch ein Überwachungskriterium abgebrochen wird und das Gesamtergebnis grö-
ßer oder gleich 360° ist, wird es als in Ordnung (IO) bewertet und angezeigt. Als Überwachungskriterien
dienen das Drehmoment und eine Überwachungszeit.
Überschreitet das Drehmoment 15 % des Kalibrierwertes (auch während der Nachlaufzeit), oder läuft die
Überwachungszeit von vier Sekunden ab, so wird der Testlauf mit einer MD> bzw. TMAX-Bewertung abge-
brochen. Sie müssen jedoch selbst kontrollieren, ob sich der Abtrieb um den angezeigten Wert gedreht hat
(z. B. Markierung anbringen).
Sicherstellen, dass sich die Abtriebswelle tatsächlich um die angezeigte Anzahl an Umdrehungen gedreht
hat (z. B. durch Markieren ihrer Position). Wenn die von der Abtriebswelle vollzogene Drehung nicht mit
dem angezeigten Wert übereinstimmt, wurde entweder ein falscher Winkelfaktor festgelegt, oder der Win-
kelgeber ist defekt.
Apex Tool Group
>
Beschreibung
Start-Schalter gedrückt halten.
→ Werkzeug läuft mit maximaler Drehzahl.
→ Die aktuelle Drehzahl wird angezeigt.
P2398PM | 2019-12
Menüs und Funktionen
270
3
DE
