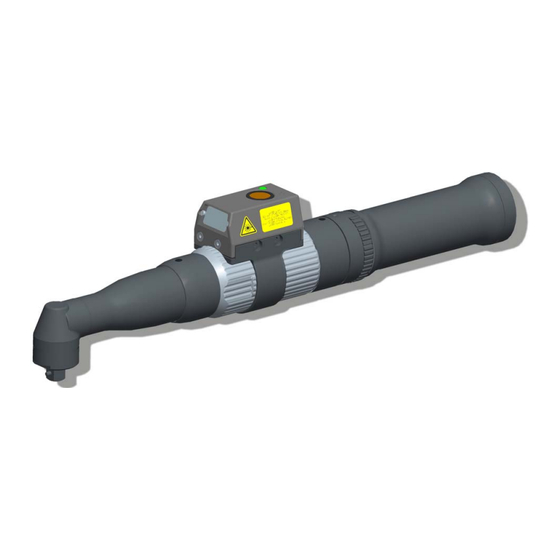

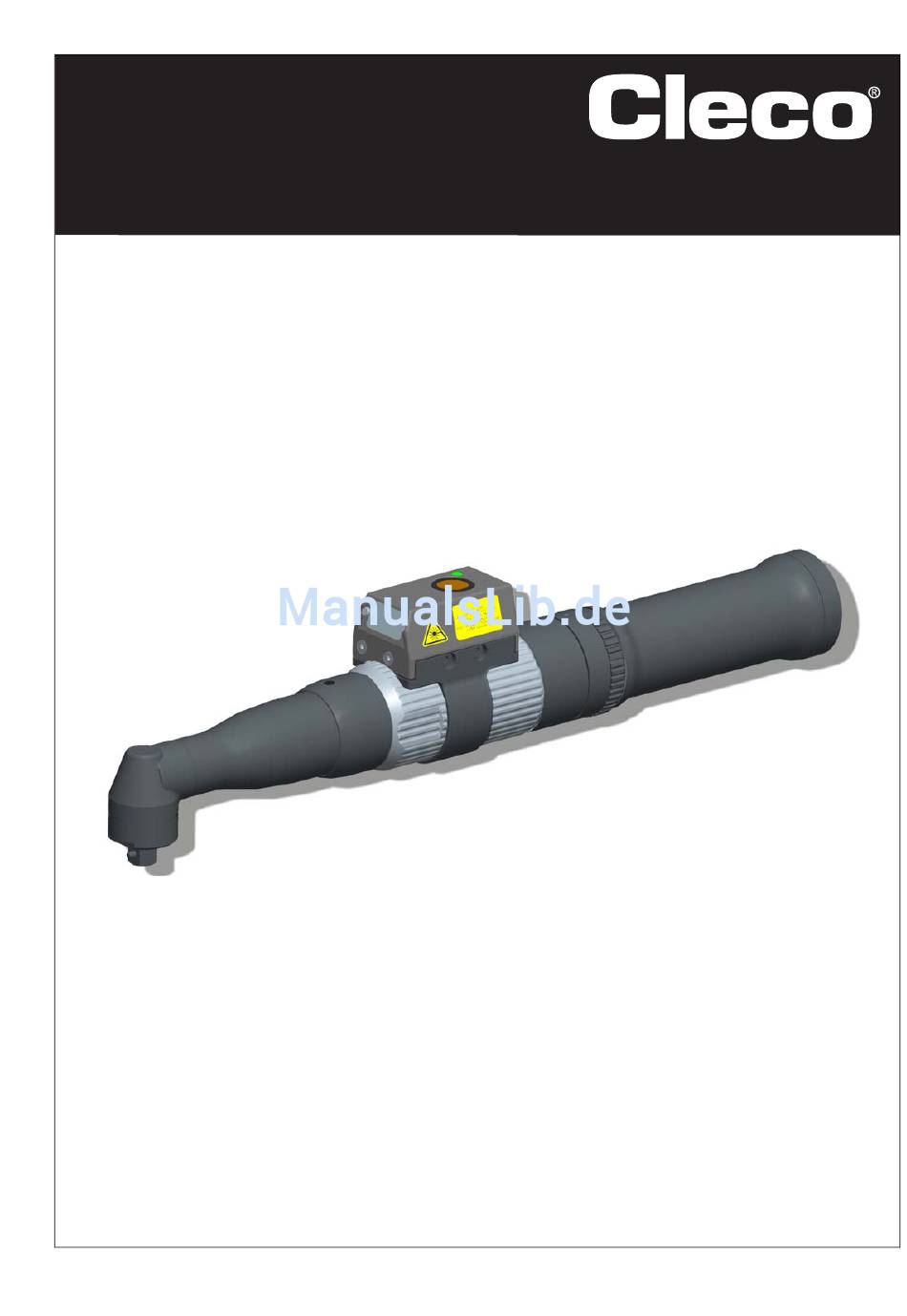

- Seite 1 Bedienungsanleitung P2062BA/DE 2011-03 48EAES… Elektro-Handschrauber Weitere Informationen über unsere Produkte erhalten Sie im Internet unter http://www.apextoolgroup.com...
- Seite 2 • beschreibt Funktion und Bedienung des Elektro-Handschraubers. • dient als Nachschlagewerk für technische Daten, Wartungsintervalle. • gibt Hinweise auf Optionen. Weiterführende Informationen zum Betrieb des 48EAES (nicht im Lieferumfang) • Softwarebeschreibung der jeweils verwendeten Software • Produktkatalog Nr. SP-1020 Nomenklatur 48 E …...
- Seite 3 Funktion und Kraft. Schutzhinweise: Cleco behält sich das Recht vor, das Dokument oder das Produkt ohne vorherige Ankündigung zu ändern, zu ergänzen oder zu verbessern. Dieses Dokument darf weder ganz noch teilweise ohne ausdrückliche Genehmigung von Cleco in irgendeiner Form reproduziert oder in eine andere natürliche oder maschinen- lesbare Sprache oder auf Datenträger übertragen werden, sei es elektronisch, mechanisch, optisch oder...
- Seite 4 P2062BA/DE 2011-03 62a_ Deckblatt-de.fm, 25.01.2016...
-
Seite 5: Inhaltsverzeichnis
Inhalt Sicherheit Darstellung Hinweise....................7 Normen........................7 Lärm und Vibration ...................... 8 Lieferumfang Transport ........................8 Umgebungsbedingungen Produktbeschreibung Allgemeine Beschreibung.................... 9 Bedienungs- und Funktionselemente................9 Zubehör Inbetriebnahme Reaktionsstange verwenden ..................12 Verschraubung durchführen ..................12 Wartung Reinigungshinweise ....................12 Wartungsplan ......................13 Fehlersuche Technische Daten Abmessungen ...................... - Seite 6 P2062BA/DE 2011-03 P2062BA-DE_2011-03_48EAESIVZ.fm, 25.01.2016...
-
Seite 7: Sicherheit
Sicherheit Sicherheit Darstellung Hinweise Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr. • Das Piktogramm beschreibt die Art der Gefahr. WARNUNG! Möglicherweise gefährliche Situation für die Gesundheit von Personen. Wird diese Warnung nicht beachtet, können schwerste Verletzungen auftreten. -
Seite 8: Lärm Und Vibration
Schalldruckpegel Lp < 68 dB(A) im Leerlauf (ohne Last) gemäß DIN EN ISO 15744:1997-03 Vibrationswerte < 2,5 m/s² gemäß DIN EN ISO 20643:2005-03 Lieferumfang Lieferung auf Transportschäden und auf Übereinstimmung mit dem Lieferumfang überprüfen: 1 48EAES 1 Sicherheitshinweise Elektro-Handschrauber, Nr. P2064SH 1 Diese Bedienungsanleitung 1 Konformitätserklärung 1 Werksprüfzeugnis für Messwertaufnehmer... -
Seite 9: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Allgemeine Beschreibung • Robuster, bürstenloser Motor mit Resolver. Die Abschaltung erfolgt drehmoment- / winkelgesteuert. • Integrierter Vorverstärker inklusive Servicememory. Selbstidentifikation des Werkzeugs bei Anschluss an der Steuerung. • LED-Anzeige informiert über aktuelles Verschraubungsergebnis. • Rechts- / Linkslauf • Schraubparameter werden über die Steuerung eingestellt. -
Seite 10: Start-Taste
Verschraubung starten. • Barcode-Scanner aktivieren. 4.2.5 Drehrichtungsumschalter Der Drehrichtungsumschalter ändert die Drehrichtung des 48EAES. Drehrichtungsumschalter bis zum Anschlag drehen. Rechtslauf – Zum Eindrehen von Schrauben Linkslauf – Zum Lösen bzw. Herausdrehen von Schrauben P2062BA/DE 2011-03 62b_1_5 de bedingt.fm, 25.01.2016... -
Seite 11: Zubehör
Zubehör 4.2.6 Barcode-Scanner Bei Werkzeugen der Serie 48EAES ist der eingebaute Barcode-Scanner ein Laser-Scanner der Klasse 2 mit einer Wellenlänge von 650 nm. Der Barcode-Scanner liest eindimensionale Linearbarcodes . VORSICHT! Schädigung der Augen durch Laserstrahl Klasse 2 Bei aktiviertem Laserstrahl nicht in das Fenster des Laserstrahls blicken. -
Seite 12: Inbetriebnahme
über 68 Nm, immer eine Reaktionsstange verwenden. Verschraubung durchführen Der 48EAES wurde von Cleco voreingestellt. Eine Einstellung zu Ihrem Schraubfall muss von einer qualifi- zierten Person mit der Steuerung durchgeführt werden. In Abhängigkeit von der Art und Parametrierung der Steuerung kann die Inbetriebnahme variieren. Siehe Softwarebeschreibung Steuerung. -
Seite 13: Wartungsplan
Fehlersuche Wartungsplan Eine Reparatur ist nur von Cleco autorisiertem Personal erlaubt. Eine regelmäßige Wartung mindert Betriebsstörungen, Reparaturkosten und Stillstandzeiten. Führen Sie zusätzlich zum nachfolgenden War- tungsplan ein sicherheitsgerechtes Wartungsprogramm ein, das die örtlichen Vorschriften zur Instandhal- tung und Wartung für alle Betriebsphasen des Werkzeugs berücksichtigt. - Seite 14 Fehlersuche Problem Mögliche Ursache Maßnahme Werkzeug Kein akustisches Signal Software nicht korrekt Software Steuerung / Software Messkarte über- nach Anschluss Werk- prüfen zeugkabel Kabel defekt Kabel tauschen Werkzeug defekt Werkzeug tauschen Werkzeug startet nicht Parameter für Drehzahl im ...
-
Seite 15: Technische Daten
Technische Daten Technische Daten Abmessungen 48EAES15AL3 397,8 132,8 94,7 40,7 Ø30 48EAES28AL3 410,5 145,5 107,4 48EAES41AM3 3/8" 48EAES58AM3 440,3 47,4 175,4 137,2 Ø38,1 48EAES58AM4 48EAES90AH4 51,5 208,3 136,2 Ø41,3 1/2" 48EAES105AH4 48EAES135MH4 484,5 58,5 221,9 151,8 Ø47,6 1/2" 48EAES175AX6 549,5 286,9 170,9 Ø53,8... -
Seite 16: Leistungsdaten
Technische Daten Leistungsdaten Empfohlener Leerlauf- Schrauben- Gewicht Kalibrierdaten Drehmomentbereich drehzahl größe Drehmoment Winkelimpulse (nominal) (Resolver) ¹/min ¹/Grad max. min. 48EAES15AL3 2855 0,6929 29,8662 48EAES28AL3 1300 1,4458 65,6023 48EAES41AM3 1090 1,7212 78,0980 48EAES58AM3 2,4287 110,2015 48EAES58AM4 2,4287 110,2015 48EAES90AH4 3,6514 165,6771 48EAES105AH4 5,4662 248,0254... -
Seite 17: Drehmomentaufnehmer
Technische Daten 9.3.1 Scanner Merkmale Daten Scanrate 104 Scans/Sek. ±12 (bidirektional) Scanwinkel 47° ±3 Standard / 35° ±3 reduziert Sturzfestigkeit 2000 G Umgebungslicht 107.640 Lux Decodierzone (typisch) 4 mil 2,54 – 13,97 cm 5 mil 3,18 – 20,32 cm 7,5 mil 3,81 –... -
Seite 18: Service
Service Service Senden Sie im Reparaturfall den kompletten 48EAES an Sales & Service Center! Das Öffnen des Werk- zeugs bedeutet den Verlust der Gewährleistung. Eine Reparatur und Wartung ist nur von Getriebe und Winkelkopf erlaubt. Grundsätzlich nur Cleco-Original-Ersatzteile verwenden. Ein Nichtbeachten kann zu verminderter Leistung und steigendem Wartungsbedarf führen. - Seite 20 POWER TOOLS SALES & SERVICE CENTERS Please note that all locations may not service all products. Contact the nearest Apex Tool Group Sales & Service Center for the appropriate facility to handle your service requirements. NORTH AMERICA | SOUTH AMERICA Detroit, Michigan Louisville, Kentucky Lexington, South Carolina...
