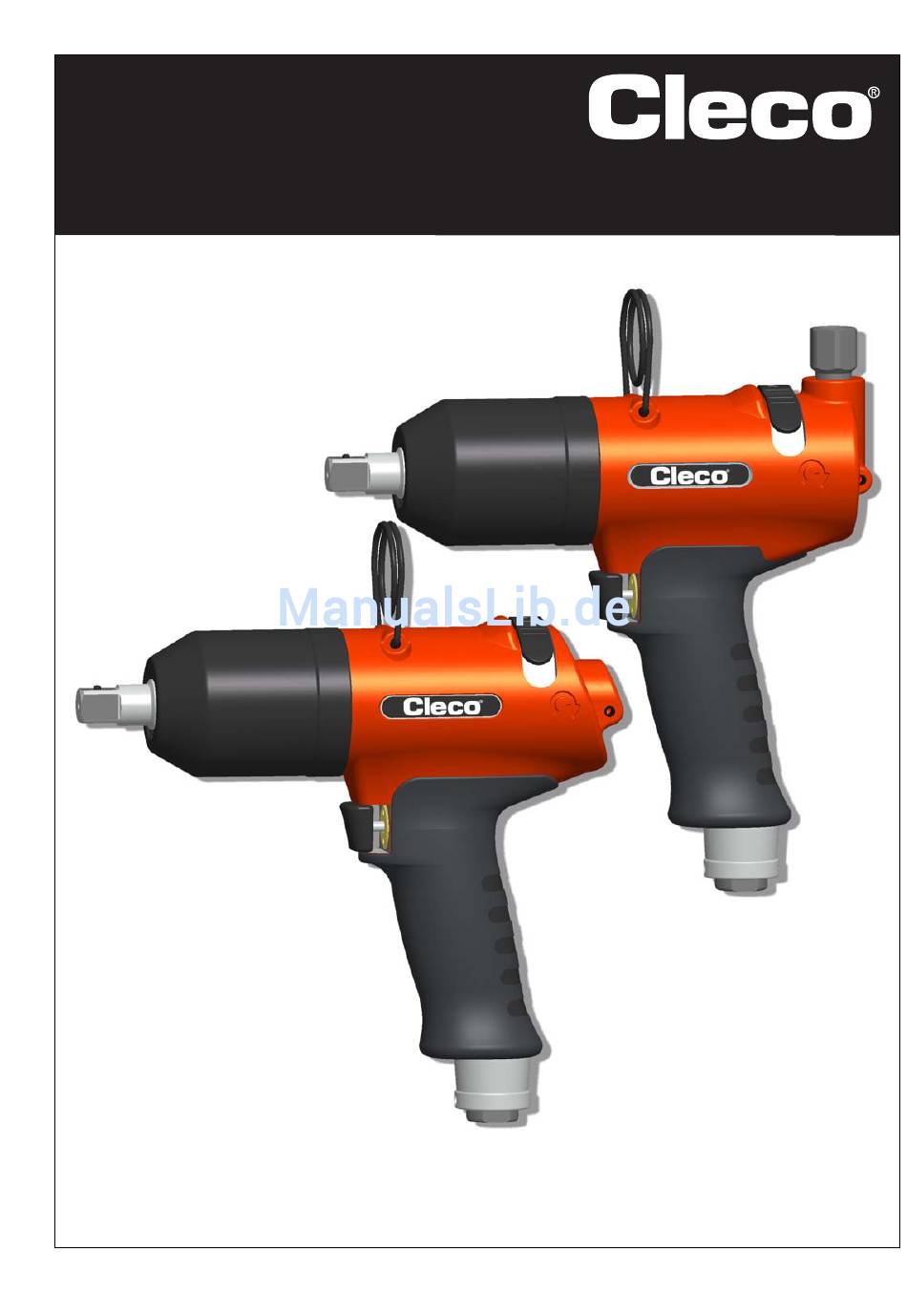

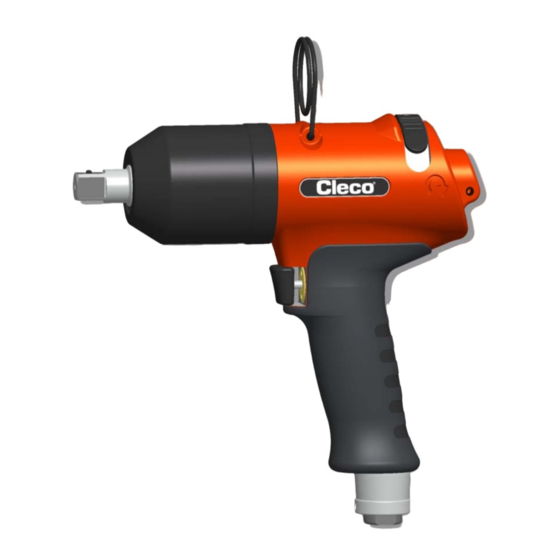

- Seite 1 Bedienungsanleitung P2125BA/DE 2014-06 110/120PTHH Impuls-Abschaltschrauber Weitere Informationen über unsere Produkte erhalten Sie im Internet unter http://www.apexpowertools.eu...
- Seite 2 Zu dieser Betriebsanleitung Die Originalsprache dieser Bedienungsanleitung ist Deutsch. Diese Bedienungsanleitung • gibt wichtige Hinweise für einen sicheren und effizienten Umgang. • beschreibt Funktion und Bedienung des Impuls-Abschaltschraubers (nachfolgend nur noch 110/120PTHH benannt). • dient als Nachschlagewerk für technische Daten, Wartungsintervalle und Ersatzteil-Bestellungen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit Darstellung Hinweise....................5 Grundsätze sicherheitsgerechten Arbeitens..............6 Ausbildung des Personals ................... 6 Persönliche Schutzausrüstung..................7 Bestimmungsgemäße Verwendung ................7 Lärm und Vibration ...................... 7 Lieferumfang Produktbeschreibung Bedienungs- und Funktionselemente................8 Optionen........................9 Vor der Inbetriebnahme Luftzuführung ......................9 Luftanschluss wechseln: oben / unten (nur bei 110/120PTHHA) ...... - Seite 4 10.2 Abmessungen 110/120PTHHA… in mm ..............40 10.3 Leistungsdaten ......................40 10.4 Umgebungsbedingungen ..................41 Service Entsorgung P2125BA/DE 2014-06 P2125BA-DE_2014-06_110-120PTHHIVZ.fm, 03.07.2014...
-
Seite 5: Sicherheit
Sicherheit Sicherheit Darstellung Hinweise Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr. • Das Piktogramm beschreibt die Art der Gefahr. WARNUNG! Möglicherweise gefährliche Situation für die Gesundheit von Personen. Wird diese Warnung nicht beachtet, können schwerste Verletzungen auftreten. -
Seite 6: Grundsätze Sicherheitsgerechten Arbeitens
Sicherheit Grundsätze sicherheitsgerechten Arbeitens Sämtliche Anweisungen sind zu lesen. Eine Missachtung der nachstehend aufgeführten Anweisungen kann schwere Verletzungen zur Folge haben. VORSICHT! Mit maximal 700 kPa Arbeitsdruck (gemessen am Lufteinlass des Werkzeugs) arbeiten. Vor Inbetriebnahme die ordnungsgemäße Befestigung des Aufhängebügels am Balancer überprüfen. 110/120PTHHA: Vor Nutzung des Luftanschlusses von oben sicherstellen, dass der Verschlussstopfen ... -
Seite 7: Persönliche Schutzausrüstung
Sicherheit Persönliche Schutzausrüstung • Schutzbrille zum Schutz gegen herumspritzende Metallsplitter und Flüssigkeiten tragen. • Handschuhe zum Schutz gegen Hautreizungen bei direktem Kontakt mit Öl. Verletzungsgefahr durch Aufwickeln und Erfassen • Haarnetz tragen. • Enganliegende Kleidung tragen. • Keinen Schmuck tragen. Schallpegel im Bereich des Benutzers >... -
Seite 8: Lieferumfang
Lieferumfang Lieferumfang Lieferung auf Transportschäden und auf Übereinstimmung mit dem Lieferumfang überprüfen: 1 110/120PTHH 1 Diese Betriebsanleitung 1 Konformitätserklärung 1 Schraubendreher SW2 Produktbeschreibung Bedienungs- und Funktionselemente 110/120PTHHA… alternative Position 110/120PTHH… Pos. Benennung Drehrichtungsumschalter Drehmomenteinstellung, siehe Abb. 4-1 , Seite 11 Pulszahleinstellung, siehe 4.4.2 Pulszahl ändern, Seite 12 Luftanschluss P2125BA/DE 2014-06... -
Seite 9: Optionen
Vor der Inbetriebnahme Pos. Benennung Anschluss für Auswerte-Elektronik TVP100 Start-Taste Reserveöl, siehe 6.2 Reserveöl befüllen, Seite 16 Aufhängung Schraubendreher SW2, Best.-Nr. 935490 Optionen Best.-Nr. 934918 Schutzhülle Signalanschluss-Kit Bestell-Nr. 937451PT – 110/120PTHH… für Bestell-Nr. 937446PT – 110/120PTHHA… Auswerte-Elektronik TVP100 Vibrationsabsorber Bestell-Nr. 935966 – 110/120PTHHA… Vor der Inbetriebnahme Luftzuführung Parameter... -
Seite 10: Luftanschluss Wechseln: Oben / Unten (Nur Bei 110/120Pthha)
Vor der Inbetriebnahme Gerät Erläuterung Regler Zur Erzielung konstanter Arbeitsergebnisse muss der Arbeits- druck für jedes einzelne Werkzeug konstant gehalten werden. Öler Druckluft benötigt eine geringe Menge Öl und richtet sich nach dem Luftverbrauch des Werkzeugs. Die Zeit (T) zwischen zwei Tropfen Öl berechnen und am Öler ... -
Seite 11: Probelauf Durchführen
Vor der Inbetriebnahme 4.3.1 Probelauf durchführen Abluftdrossel gegen Uhrzeigersinn ganz öffnen. Drehzahl am Abtrieb prüfen: Rechtslauf 3000±500 ¹/min Linkslauf 5500±500 ¹/min. Werkzeug einrichten Das Werkzeug muss für die gewünschte Verschraubung eingestellt werden. 4.4.1 Drehmoment einstellen VORSICHT! Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme. Vor Einstellung des Drehmoments, Druckluft abstellen. - Seite 12 Vor der Inbetriebnahme 1. Abtrieb festhalten. 2. Schraubendreher SW2 vorsichtig durch die Bohrung des Pistolengehäuses bis zur Md- Drehmoment Einstellschraube schieben. 3. Md-Einstellschraube verdrehen und das erfor- derliche Drehmoment ungefähr einstellen, siehe Abb. 4-1 , Seite 11. Gesamtzahl Umdrehungen = 6. 4.
-
Seite 13: Fehlersuche
Fehlersuche 4.4.3 Drehmoment messen Wir empfehlen eine statische Messung des Drehmoments durch Nachziehen der Schraubverbindung. Bei einer dynamischen Messung mit einem Vorsatztransducer, Schraubverbindung ebenso durch eine sta- tische Kontrolle überprüfen, z. B. mit einem Drehmomentschlüssel (elektronisch). Fehlersuche Fehler Mögliche Ursachen Maßnahmen und Abhilfen Werkzeug Drehmoment zu hoch eingestellt... - Seite 14 Fehlersuche Leerseite P2125BA/DE 2014-06 2123b_1_5 de bedingt.fm, 03.07.2014...
-
Seite 15: Wartung
Wartung Wartung VORSICHT! Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme – vor Wartungsarbeiten das Werkzeug von der Druckluftleitung trennen. Wartungsplan Eine regelmäßige Wartung mindert Betriebsstörungen, Reparaturkosten und Stillstandzeiten. Wartungs- Verschraubungen Maßnahmen intervall 100.000 Aufhängung auf Funktionssicherheit prüfen. Luftschlauch auf Verschleiß prüfen. ... -
Seite 16: Kundenspezifischen Wartungsplan Rechnerisch Bestimmen
Wartung 6.1.1 Kundenspezifischen Wartungsplan rechnerisch bestimmen Ein Wartungsintervall W(1,2,3) ist von folgenden Faktoren abhängig: Faktor Angenommener Wert in Beschreibung 6.1 Wartungsplan V1 = 100.000 Anzahl der Verschraubungen, nach welchen Apex Tool Group V2 = 500.000 eine Wartungsmaßnahme vorschreibt. V3 = 1.000.000 1,8 Sekunden Spezifische Verschraubzeit, ermittelt in Life- und Dauertest. - Seite 17 Wartung Beide Enden entsprechend Abbildung ausrichten (interne Ausgleichsbohrung wird geöffnet). Um Lufteinschlüsse zu vermeiden, die Befüll- Spritze abdichtend ansetzen und Reserveöl ein- bohrung mit Öl eben befüllen. füllen bis Abstand X für Distanzhalter <B2> vor- handen ist. ...
-
Seite 18: Komplett-Ölbefüllung
Wartung Komplett-Ölbefüllung Wenn kein Pulsaufbau mehr erfolgt oder die Impulseinheit de- und montiert wurde, dann muss die Impul- seinheit komplett neu mit Öl befüllt werden: Öl Best.-Nr. 925715, ESSO-UNIVIS HVI26, ca. 2 Liter, Temperatur 20 ±5 °C Gewindestift und Kugel entfernen ... - Seite 19 Wartung Impuls-Einheit abkuppeln und Adapter heraus- Spritze abdichtend ansetzen und Reserveöl ein- drehen. füllen bis Abstand X für Distanzhalter <B2> vor- handen ist. Um Lufteinschlüsse zu vermeiden, die Befüll- bohrung mit Öl eben befüllen. Abstand X halten und mit <B2> sichern. ...
- Seite 20 Wartung Leerseite P2125BA/DE 2014-06 2123c_Wartung de bedingt.fm, 03.07.2014...
-
Seite 21: Demontageanleitung
Demontageanleitung Demontageanleitung <…> Siehe hierzu 9 Ersatzteile, Seite 29 und 9.5 Vorrichtungs-Bestellliste, Seite 38 Motor-Einheit demontieren 7.1.1 Schaltring demontieren P2125BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014... - Seite 22 Demontageanleitung 7.1.2 Abschaltung demontieren P2125BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014...
-
Seite 23: Einschaltventil Demontieren
Demontageanleitung Lamellenwechsel Lager- / Rotorwechsel <C3> <C3> <C2> <61> <54> <60> <55> <C1> <59> <C1> <56> <59> <55> Einschaltventil demontieren Federkraft! SW 3/8" P2125BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014... -
Seite 24: Impuls-Einheit Demontieren
Montageanleitung Impuls-Einheit demontieren Size 1/2" VORSICHT! Hautreizungen bei direktem Kontakt mit Öl. Tragen Sie Schutzhandschuhe. <D> VORSICHT! Hydr.-Lamelle steht unter Federkraft! Tragen Sie eine Schutzbrille. <65> HINWEIS Nur zulässig, wenn Befüllen mit Öl-Befüllung gewähr- leistet ist, siehe 6.3 Komplett-Ölbefüllung, Seite 18. Impuls-Einheit muss auf Raumtemperatur abgekühlt sein. -
Seite 25: Rotordeckel Montieren
Montageanleitung 8.1.1 Rotordeckel montieren <54> <C8> <55> <59> Auflage <C4> <C5> 0,02 <C4> <C6> 0,03 <C5> <C7> 0,04 <C6> 0,05 <C7> 1. <59> mit <C4> einpressen, siehe X. Fühlerlehre = 0,05 mm max. 2 mm 2. Y mit Fühlerlehre überprüfen. Falls Maß > Y, Schritt 1. mit Auflage <C5>, <C6>, <C7> wiederholen. <C8>... - Seite 26 Montageanleitung 8.1.2 Abschaltung montieren P2125BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014...
- Seite 27 Montageanleitung 8.1.3 Schaltring montieren P2125BA/DE 2014-06 2123d_Reparatur de bedingt.fm, 03.07.2014...
-
Seite 28: Impuls-Einheit Montieren
Montageanleitung Impuls-Einheit montieren HINWEIS Um Beschädigungen zu vermeiden, vor der Montage Dicht- und O-Ringe mit Fett (Best.-Nr. 914392) schmieren. 8.2.1 Montage Hydro-Lamellen <97> <93> <98> <93> <F1> <F1> <97> <95> <94> <96> (2×) (2×) Size 1/2" <F2> <93> <F1> Anzugsmoment 200+10 Nm <F1>... -
Seite 29: Ersatzteile
Ersatzteile Ersatzteile HINWEIS Grundsätzlich nur Cleco-Original-Ersatzteile verwenden. Ein Nichtbeachten kann zu verminderter Leistung und steigendem Wartungsbedarf führen. Bei eingebauten, fabrikatfremden Ersatzteilen ist der Werkzeug- hersteller berechtigt, sämtliche Gewährleistungsverpflichtungen für nichtig zu erklären. Gerne sind wir für Sie bereit, ein spezielles Angebot für Ersatz- und Verschleißteile auszuarbeiten. -
Seite 30: Pistolengriff 110/120Pthh
Ersatzteile Pistolengriff 110/120PTHH… Klebstoff, Bestell-Nr. 914860 Fett, Bestell-Nr. 914392 P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014... - Seite 31 Ersatzteile 1)Best.-Nr. 2)Anzahl 3) Teil des Motor-Service Kits K1 Best.-Nr. 936282PT 4)Abmessungen P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014...
-
Seite 32: Pistolengriff 110/120Pthha
Ersatzteile Pistolengriff 110/120PTHHA… Klebstoff, Bestell-Nr. 914860 Fett, Bestell-Nr. 914392 P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014... - Seite 33 Ersatzteile 1)Best.-Nr. 2)Anzahl 3) Teil des Motor-Service Kits K1 Best.-Nr. 936282PT 4)Abmessungen P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014...
-
Seite 34: Motor-Einheit
Ersatzteile Motor-Einheit siehe 8.1.1 Rotordeckel montieren, Seite 25 siehe 8.1.2 Abschaltung montieren, Seite 26 P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014... - Seite 35 Ersatzteile 1)Best.-Nr. 2)Anzahl 3)Teil des Motor Service Kits K1 Best.-Nr. 936282PT 4)Abmessungen P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014...
-
Seite 36: Impuls-Einheit
Ersatzteile Impuls-Einheit Anzugs-Md, siehe 8.2 Impuls-Einheit montieren, Seite 28 Bei Demontage Position der Kugeln in Steuer- scheibe beachten. Kugeln in gleicher Position wieder montieren. P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014... - Seite 37 Ersatzteile 1)Best.-Nr. 2)Anzahl 3)Teil des Hydraulik Service Kits K2 Best.-Nr. 936035PT 4)Abmessungen Bestell-Nr. <84> <93> <116> <117> <118> <119> <120> 120PTHH304 936048 935910 – – – – – 120PTHHA304 110PTHH30Q 936049 935963 903231 935634 935648 935649 935651 110PTHHA30Q P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014...
-
Seite 38: Vorrichtungs-Bestellliste
Ersatzteile Vorrichtungs-Bestellliste 1)Best.-Nr. P2125BA/DE 2014-06 2125e_Ersatzteile de.fm, 03.07.2014... -
Seite 39: Technische Daten
Technische Daten Technische Daten 10.1 Abmessungen 110/120PTHH… in mm 1/2" 7/16" Abb. 10-1 P2125BA/DE 2014-06 2125f_TechnDaten de.fm, 03.07.2014... - Seite 40 Technische Daten 10.2 Abmessungen 110/120PTHHA… in mm 1/2" 7/16" 10.3 Leistungsdaten Best.-Nr. Empfohlener Leerlauf- Luftverbrauch Drehmomentbereich drehzahl 10.9 /min min. max. ¹/min Leerlauf Pulsen 120PTHH304 5500 Linkslauf 1,70 110PTHH30Q 3000 Rechtslauf 0,20 0,55 120PTHHA304 1,75 110PTHHA30Q P2125BA/DE 2014-06 2125f_TechnDaten de.fm, 03.07.2014...
-
Seite 41: Umgebungsbedingungen
Service 10.4 Umgebungsbedingungen Lagertemperatur -25…+60 °C Arbeitstemperatur +5…+40 °C Zulässige relative Luftfeuchtigkeit 25…90%, nicht betauend Service HINWEIS Senden Sie im Reparaturfall den kompletten 110/120PTHH an Apex Tool Group! Eine Reparatur ist nur autorisiertem Personal erlaubt. Das Öffnen des Werkzeugs bedeutet den Verlust der Gewährleistung. Entsorgung VORSICHT! Personen- und Umweltschäden durch nicht fachgerechte Entsorgung. - Seite 42 Sales & Service Centers Note: All locations may not service all products. Please contact the nearest Sales & Service Center for the appropriate facility to handle your service requirements. Detroit, MI Seattle, WA England India Apex Tool Group Apex Tool Group Apex Tool Group GmbH &...
