- Seite 1 Programmieranleitung P2398PM 2019-12 ™ CellCore CCBA & CCBP Kabelloses EC Werkzeug Weitere Informationen über unsere Produkte erhalten Sie im Internt unter www.ClecoTools.com...
-
Seite 2: Haftungsausschluss
Apex Tool Group behält sich das Recht vor, dieses Dokument oder das Produkt auch ohne vorherige Ankündigung zu modifizieren, zu ergänzen oder zu verbessern. Markenzeichen Cleco ist eine eingetragene Marke von Apex Brands, Inc. Apex Tool Group GmbH Industriestraße 1... -
Seite 3: Inhaltsverzeichnis
Inhalt Zu dieser Software-Beschreibung ............5 Produktbeschreibung ................7 LCD ..........................7 Bestätigungstaste ......................7 Navigationstasten ......................8 USB-Anschluss ......................8 Menüs und Funktionen ................. 9 Allgemeine Funktionen ....................9 3.1.1 Einschalten ........................9 3.1.2 Ausschalten ......................... 9 3.1.3 Schaltfläche auswählen....................9 3.1.4 Parameter ändern ....................... - Seite 4 3.11 Utility.......................... 45 3.11.1 Software-Version anzeigen ..................46 3.11.2 Archiv speichern......................46 3.11.3 Schraubkurve speichern.................... 48 3.11.4 Parameter laden......................52 3.11.5 Parameter speichern ....................53 3.11.6 Software-Update ....................... 54 3.11.7 Archiv löschen ......................55 3.11.8 Auf Werkseinstellungen zurücksetzen ..............55 3.11.9 Werkzeug ausschalten ....................
-
Seite 5: Zu Dieser Software-Beschreibung
Zu dieser Software-Beschreibung Zu dieser Software-Beschreibung Die Originalsprache dieser Beschreibung ist Deutsch. Diese Beschreibung richtet sich an alle Personen, die dieses kabellose EC Werkzeug CCBA oder CCBP konfigurieren und bedienen. Softwareversion: S169262-205 Diese Bedienungsanleitung • gibt wichtige Hinweise zum sicheren und sachgerechten Betrieb des Werkzeugs. •... -
Seite 6: Darstellung Hinweise
Zu dieser Software-Beschreibung Darstellung Hinweise Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr. • Das Piktogramm beschreibt die Art der Gefahr Gefahr Ein Symbol in Verbindung mit dem Wort Gefahr bezeichnet eine unmittelbar drohende Gefährdung mit ei- nem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwerste Verletzungen zur Fol- ge haben kann. -
Seite 7: Produktbeschreibung

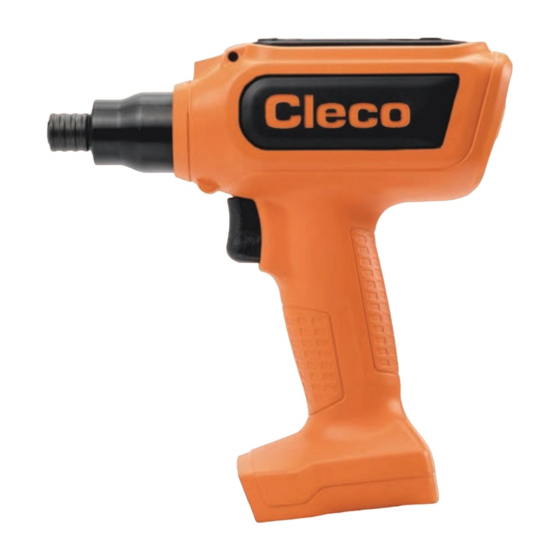

Produktbeschreibung Produktbeschreibung Das CellCore-Werkzeug ist ein kabelloses Werkzeug, das in zwei Betriebsmodi eingesetzt werden kann: • FastApps-Modus • mPro-Modus 15 Nm τ 15.7 Nm τ 3/10 270° Abb. 2-1: LCD und Bedienelemente des CellCore Pos. Beschreibung Micro USB-B-Anschluss LCD (Liquid Crystal Display) Bestätigungstaste Navigationstasten Siehe Kapitel Menüs und Funktionen, Seite 9. -
Seite 8: Navigationstasten
Produktbeschreibung Navigationstasten Mithilfe der Navigationstasten kann zu Menüpunkten und Einstellungen navigiert werden. Einige Tasten haben zusätzlich weitere Funktionen. Taste Funktionen • Drücken, um das Auswahlfeld nach oben zu bewegen. • Gedrückt halten, um aus allen Menü-Ebenen direkt in die Prozessanzeige zu gelangen. -
Seite 9: Menüs Und Funktionen
Menüs und Funktionen Menüs und Funktionen Allgemeine Funktionen 3.1.1 Einschalten Um das Werkzeug einzuschalten, auf den Start-Schalter drücken. 3.1.2 Ausschalten Es gibt mehrere Möglichkeiten das Werkzeug auszuschalten. Möglichkeit 1: Akku entfernen. → Werkzeug schaltet sich nach 20 Sekunden aus. Möglichkeit 2: Zu Werkzeug ausschalten navigieren: >... -
Seite 10: Aufbau Des Lcds
Menüs und Funktionen Aufbau des LCDs 15 Nm τ 15.7 Nm τ 3/10 270° Abb. 3-1: Aufbau der Menüs am Beispiel der Prozessanzeige und eines Untermenüs Pos. Beschreibung Kopfzeile Symbol des aktuellen Menüs Untermenüs und Parameter Prozessanzeige Fußzeile 3.2.1 Kopfzeile Die Symbole in der Kopfzeile signalisieren, welche Funktionen aktiviert sind. -
Seite 11: Fußzeile
Menüs und Funktionen Symbol Beschreibung FastApps-Modus ist aktiviert. Unterspannungsgrenze ist erreicht. Siehe 3.7.4 Ausschaltverhalten einstellen, Seite 28.. Hinweis Wenn die Symbole angezeigt werden, ist der FastApps-Modus ausgewählt und das Werkzeug hat gleichzeitig eine Verbindung zur Steuerung. In diesem Fall werden die Parameter des FastApps-Modus verwendet. -
Seite 12: Übersicht Menü-Struktur
Menüs und Funktionen Übersicht Menü-Struktur ft·lb P2398PM | 2019-12 Apex Tool Group... -
Seite 13: Prozessanzeige
Menüs und Funktionen Prozessanzeige In der Prozessanzeige werden Messwerte der Verschraubung angezeigt. Die Darstellung der Prozessan- zeige unterscheidet sich abhängig davon, ob der mPro- oder der FastApps-Modus ausgewählt ist. 15 Nm τ 12 Nm τ 15.7 Nm τ 3/10 27° 270°... -
Seite 14: Anzeige Der Messwerte
Menüs und Funktionen Anzeige PG/Ablaufprogramm Im mPro-Modus wird die Anzeige der aktuellen PG oder des aktuellen Ablaufprogramms nur angezeigt, wenn die Funktion PG-/Ablaufprogramm auswählen aktiviert ist, siehe Seite 15. Ob es sich um eine PG oder ein Ablaufprogramm handelt, ist abhängig von der Einstellung der Steuerung. Symbol Beschreibung Anzeige der aktuell ausgewählten PG oder des Ablaufprogramms. -
Seite 15: Pg/Ablaufprogramm Auswählen
Menüs und Funktionen PG/Ablaufprogramm auswählen Um im mPro-Modus zwischen den PGs/Ablaufprogrammen wechseln zu können, muss in der Steuerung die Funktion Externe PG-/Ablaufprogramm-Anwahl aktiviert werden. An der Steuerung Navigator > Erweitert > Werkzeuggruppe > E/A wählen. Das Kontrollkästchen Externe PG- / Abl. Programm-Anwahl aktivieren. Bei Modus das Werkzeugmenü... -
Seite 16: Anzeige Der Fastapps
Menüs und Funktionen Anzeige der FastApps Symbol Beschreibung Anzeige des aktuell ausgewählten FastApps. Es können bis zu zehn FastApps programmiert werden. Die Nummer in der Schaltflä- che zeigt an, welches FastApp ausgewählt ist. Anzeige der Schraubstrategie. • Anzeige der Drehmoment-Abschaltung. Der Wert rechts neben dem Symbol gibt das Abschaltdrehmoment an. -
Seite 17: Fastapps Auswählen
Menüs und Funktionen FastApps auswählen Um zwischen den FastApps zu wechseln, oder drücken. → Es können nur FastApps ausgewählt werden, die bereits parametriert wurden. → Es erscheint eine neue Anzeige mit folgenden Auswahlmöglichkeiten: Schaltfläche Beschreibung -Taste drücken, um ein neues FastApp auszuwählen. ... -
Seite 18: Hauptmenü
Menüs und Funktionen Hauptmenü Abb. 3-7: Hauptmenü Schaltfläche Beschreibung FastApps-Menü Das Menü dient dazu, FastApps zu parametrieren. Einstellungen Diagnose WLAN-Kommunikation Bluetooth-Kommunikation Utility P2398PM | 2019-12 Apex Tool Group... -
Seite 19: Fastapps-Menü
Menüs und Funktionen FastApps-Menü Das FastApps-Menü dient dazu, FastApps zu parametrieren. Im mPro-Modus hat das FastApps-Menü keine Funktion. > 11.30 Abb. 3-8: Menü – FastApps-Menü Schaltfläche Beschreibung FastApps-Modus ist aktiviert. → mPro-Modus ist daktiviert. FastApps-Modus ist deaktiviert. → mPro-Modus ist aktiv. Es gelten immer nur die Parameter des ausgewählten Modus. -
Seite 20: Fastapps Konfigurieren
Menüs und Funktionen 3.6.1 FastApps konfigurieren Es können bis zu zehn FastApps programmiert werden. Die maximale Schraubzeit beträgt 60 Sekunden. > > Abb. 3-9: Untermenü – FastApps konfigurieren Schaltfläche Beschreibung Anzeige der ausgewählten Drehrichtung. Abhängig von der gewählten Drehrichtung wird eines der beiden Symbole angezeigt. Anzeige der Schraubstrategie. - Seite 21 Menüs und Funktionen Schaltfläche Beschreibung Bei einer Drehmoment-Abschaltung das Abschaltmoment eingeben. Bei einer Winkel-Abschaltung den Abschaltwinkel eingeben. Ist der Wert erreicht, ist der Schraubvorgang beendet. Diese Einstellmöglichkeit ist die- selbe wie in dem Menü 3.6.4 Erweiterte Einstellungen, Seite 23.. Hinweis Wird der Abschaltwert hier im Menü...
-
Seite 22: Drehrichtung Auswählen
Menüs und Funktionen 3.6.2 Drehrichtung auswählen > > > Abb. 3-10: Untermenü – Drehrichtung auswählen Schaltfläche Beschreibung Drehrichtung Rechtsgewinde. Drehrichtung Linksgewinde. 3.6.3 Schraubstrategie auswählen > > > Abb. 3-11: Untermenü – Schraubstrategie auswählen P2398PM | 2019-12 Apex Tool Group... -
Seite 23: Erweiterte Einstellungen
Menüs und Funktionen Schaltfläche Beschreibung Drehmoment-Abschaltung Diagramm 31: Abschaltmomentgesteuertes Schraubverfahren mit Drehmoment- und Drehwinkelkontrolle. Siehe 4 Schraubverfahren, Seite 57. Winkel-Abschaltung Diagramm 51: Abschaltwinkelgesteuertes Schraubverfahren mit Drehwinkel- und Drehmomentkontrolle. Siehe 4 Schraubverfahren, Seite 57.. 3.6.4 Erweiterte Einstellungen > > > Abb. 3-12: Untermenü – Erweiterte Einstellungen Schaltfläche Beschreibung ... -
Seite 24: Fastapp Zurücksetzen
Menüs und Funktionen Schaltfläche Beschreibung Minimalen Winkel eingeben. Enddrehzahl eingeben. Drehzahl-Schwellenmoment eingeben. Sobald das hier eingegebene Drehmoment erreicht wird, wechselt die Drehzahl von der Startdrehzahl sofort auf die Enddrehzahl. 3.6.5 FastApp zurücksetzen > > > Abb. 3-13: Untermenü – FastApp zurücksetzen Schaltfläche Beschreibung ... -
Seite 25: Einstellungen
Menüs und Funktionen Einstellungen > Abb. 3-14: Menü – Einstellungen Schaltfläche Beschreibung Uhrzeit und Datum anzeigen und einstellen. Bildschirmhelligkeit einstellen. Werkzeuglicht einstellen. Ausschaltverhalten einstellen. Drehmomenteinheit auswählen. Pin-Menü Menü sperren. Ablaufprogramm/FastApp-Auswahl zulassen. P2398PM | 2019-12 Apex Tool Group... -
Seite 26: Datum Und Uhrzeit Einstellen
Menüs und Funktionen 3.7.1 Datum und Uhrzeit einstellen Das Datum und die Uhrzeit können nur im FastApps-Modus geändert werden. Im mPro-Modus dient dieses Menü nur als Anzeige. > > Abb. 3-15: Untermenü – Datum und Uhrzeit einstellen Schaltfläche Beschreibung Anzeige des aktuell ausgewählten Menüs: Uhrzeit und Datum einstellen Anzeige der Uhrzeit Darstellung: Stunde : Minute... -
Seite 27: Bildschirmhelligkeit Einstellen
Menüs und Funktionen 3.7.2 Bildschirmhelligkeit einstellen > > Abb. 3-16: Untermenü – Bildschirmhelligkeit Schaltfläche Beschreibung Helligkeitsstufe 1: Das LCD ist dunkel und nur schwach beleuchtet. Helligkeitsstufe 2: Das LCD ist mittel beleuchtet. Dies ist die Standarteinstellung, der verwendet wird, wenn keines der Schaltflächen ausgewählt ist (grün umrandet). Helligkeitsstufe 3: Das LCD ist hell beleuchtet. -
Seite 28: Ausschaltverhalten Einstellen
Menüs und Funktionen Schaltfläche Beschreibung Werkzeuglicht deaktiviert. Werkzeuglicht leuchtet nie. Werkzeuglicht leuchtet nur, wenn der Start-Schalter halb gedrückt ist. Während der Verschraubung ist es ausgeschaltet. Werkzeuglicht leuchtet, solange der Start-Schalter halb gedrückt ist. Wird der Start- Schalter ganz gedrückt, leuchtet das Werkzeuglicht drei Sekunden bevor es ausge- schaltet wird. -
Seite 29: Drehmomenteinheit Auswählen
Menüs und Funktionen 3.7.5 Drehmomenteinheit auswählen Die Drehmomentwerte in der Prozessanzeige werden in der gewählten Einheit angezeigt. Die Auswahl wird auch für den Datenexport verwendet. > > ft · lb Abb. 3-19: Untermenü – Einheiten auswählen Schaltfläche Beschreibung Einheit Newtonmeter Einheit inch-pound Einheit foot-pound ft ·... -
Seite 30: Pin-Menü
Menüs und Funktionen 3.7.6 Pin-Menü Es können bis zu drei Pins für drei Berechtigungsebenen definiert werden. Mit den Berechtigungsebenen können verschiedene Menüs bearbeitet werden. Ist ein Pin definiert, lassen sich die Menüs weiterhin öff- nen. Jedoch können Änderungen nur nach der Eingabe des benötigten Pins durchgeführt werden. >... -
Seite 31: Pin Eingeben
Menüs und Funktionen Pin eingeben 1 0 0 0 Abb. 3-21: Untermenü – Pin eingeben Ist ein Pin aktiviert, erscheint in der Kopfzeile und an dem jeweiligen Menü ein Schloss-Symbol. Die Num- mer in dem Schloss-Symbol in der Kopfzeile gibt die aktuelle Berechtigungsebene an. Wird zum Öff- nen eines Menüs ein Pin einer höheren Berechtigungsebene benötigt, wird an dem jeweiligen Menü... -
Seite 32: Menü Sperren
Menüs und Funktionen Schaltfläche Beschreibung Alten Pin eingeben. Neuen Pin eingeben. Pin speichern. Nachdem ein Pin eingegeben wurde, ändert sich die Hintergrundfarbe des Eingabefel- des und des Häkchens: • rot: die Eingabe des alten Pins ist falsch. Die Änderung kann nicht gespeichert werden. -
Seite 33: Ablaufprogramm/Fastapp-Auswahl Zulassen
Menüs und Funktionen Schaltfläche Beschreibung Sperre aktiviert. Um von der Prozessanzeige das Hauptmenü zu öffnen, muss ein Pin eingegeben wer- den. Das Entsperren ist mit jeder Berechtigungsebene möglich. Voraussetzung ist, dass bereits ein Pin definiert wurde. Pin-Sperre deaktiviert. Alle Menüs können geöffnet werden ohne einen Pin einzugeben. 3.7.8 Ablaufprogramm/FastApp-Auswahl zulassen >... -
Seite 34: Diagnose
Menüs und Funktionen Diagnose In Diagnose sind verschiedene Testfunktionen zu finden. Warnung Bewegliche Teile! Niemals in rotierende Teile des Werkzeugs greifen. Sicherstellen, dass die Rotation des Werkzeugs keinerlei Gefahr darstellt. Diagnose-Tests nicht an Werkstück durchführen, sondern mit frei drehendem Werkzeug. >... -
Seite 35: Drehzahltest
Menüs und Funktionen 3.8.1 Drehzahltest Die Drehzahlmessung wird aus den Winkelinformationen des Motors berechnet. Wird die Start-Taste losge- lassen, stoppt das Werkzeug. Als Sicherheitsfunktion wird das Drehmoment vom Werkzeugaufnehmer überwacht. Überschreitet es 15 % seines Kalibrierwertes, wird die Drehzahlmessung abgebrochen. ... -
Seite 36: Drehmomenttest
Menüs und Funktionen Um die Tests zu starten, den Start-Schalter gedrückt halten. > > Abb. 3-27: Untermenü – Winkeltest Symbol Beschreibung Anzeige des Abschaltwinkels von 360°. Anzeige des Winkels. Der angezeigte Winkel, sollte nahe an 360° liegen. 3.8.3 Drehmomenttest Mit dem Drehmomenttest kann die Funktionsfähigkeit des Messwertaufnehmers geprüft und die Drehmo- mentmessung bewertet werden. -
Seite 37: Kalibrierwert
Menüs und Funktionen Symbol Beschreibung Anzeige des aktuellen Drehmoments. Anzeige des maximalen Drehmoments. 3.8.4 Kalibrierwert > > 0.06 V Abb. 3-29: Untermenü – Kalibrierwert Symbol Beschreibung Anzeige des Ruhelage-Wertes des Messwertaufnehmers Der angezeigte Wert sollte bei 0 V liegen. Die Toleranzgrenzen liegen bei ±... -
Seite 38: Verschraubungszähler
Menüs und Funktionen Symbol Beschreibung Anzeige der Unterspannungsgrenze. Diese Grenze, kann im Menü 3.7.4 Ausschaltverhalten einstellen, Seite 28. festgelegt werden. Anzeige der aktuellen Akku-Spannung. Für hohe Einsatzfähigkeit wird diese Spannung kontinuierlich während des Schrau- bens überwacht. Bei Unterschreitung der Unterspannung wird eine Warnung am Werkzeug ausgegeben. -
Seite 39: Md-Kalibrierwert
Menüs und Funktionen 3.8.7 MD-Kalibrierwert Dieses Menü ist nur im FastApps-Modus verfügbar. Im mPro-Modus ist das Menü ausgeblendet. In MD-Kalibrierwert kann der Drehmoment-Kalibrierwert des Werkzeugs angepasst werden. Dies kann nötig werden, wenn sich das Drehmoment des Werkzeugs durch Abnutzung ändert. >... -
Seite 40: Wlan-Kommunikation
Menüs und Funktionen WLAN-Kommunikation In diesem Menü sind Informationen zur WLAN-Verbindung zu finden. Um WLAN-Einstellungen zu konfigu- rieren, die Software LiveWire RF Configuration verwenden. Siehe Dokument P2372JH. Ist das Werkzeug so programmiert, dass die WLAN-Einstellungen über DHCP zugewiesen werden, erscheint rechts neben dem Symbol „ - “, solange noch keine Verbindung hergestellt werden konnte. >... -
Seite 41: Wlan-Verbindung Aktivieren/Deaktivieren
Menüs und Funktionen Symbol Beschreibung Anzeige Signalstärke in [dB]. Anzeige Region. WLAN-Verbindung aktivieren/deaktivieren Dieses Menü erscheint, wenn die WLAN-Verbindung aktiviert oder deaktiviert werden soll. > > Abb. 3-34: Untermenü – WLAN-Verbindung aktivieren/deaktivieren Schaltfläche Beschreibung Drücken, um den Vorgang abzubrechen. →... -
Seite 42: Bluetooth-Kommunikation
Menüs und Funktionen 3.10 Bluetooth-Kommunikation > 55-C2-02-44- 91-FC Abb. 3-35: Menü – Bluetooth-Kommunikation Schaltfläche Beschreibung Bluetooth ist aktiviert. → Alle Schaltflächen des Bluetooth-Menüs werden blau. Bluetooth ist deaktiviert. → Alle Bluetooth-Einstellungen sind grau ausgeblendet. → Rechts neben den Symbolen wird „ - “ angezeigt. Bluetooth-Geräte scannen und Bluetooth-Verbindung aufbauen. -
Seite 43: Bluetooth Aktivieren/Deaktivieren
Menüs und Funktionen 3.10.1 Bluetooth aktivieren/deaktivieren Dieses Menü erscheint, wenn Bluetooth aktiviert oder deaktiviert werden soll. > > Abb. 3-36: Untermenü – Bluetooth aktivieren/deaktivieren Schaltfläche Beschreibung Drücken, um den Vorgang abzubrechen. → Die Bluetooth-Verbindung wird nicht aktiviert/deaktiviert. → Das Menü Bluetooth aktivieren/deaktivieren wird verlassen. ... -
Seite 44: Bluetooth-Verbindung Trennen
Menüs und Funktionen Symbol Beschreibung Liste aller beim Scanvorgang gefundenen Geräte. • Es werden alle Geräte angezeigt, mit denen eine Bluetooth-Verbindung möglich ist. Das Werkzeug kann sich jedoch nur mit einer Steuerung der Serie mPro- 200GC verbinden. • Jedes Gerät wird mit einem eigenen Symbol und der MAC-Adresse oder dem Name des Geräts angezeigt. -
Seite 45: Utility
Menüs und Funktionen 3.11 Utility > S169262-100 Abb. 3-39: Menü – Utility Schaltfläche Beschreibung Anzeige der Software-Versionen. Archiv speichern. Schraubkurve speichern. Parameter laden. Parameter speichern. Software-Update. Archiv löschen. Auf Werkseinstellungen zurücksetzen. Werkzeug ausschalten. P2398PM | 2019-12 Apex Tool Group... -
Seite 46: Software-Version Anzeigen
Menüs und Funktionen 3.11.1 Software-Version anzeigen > > S16962- 100-M7- 5a2139 S169258- 100-R296- 337c868 3.5.2.84 Abb. 3-40: Untermenü – Software-Version anzeigen Symbol Beschreibung Anzeige der Software-Version der Messkarte. Anzeige der Software-Version des Betriebssystems. Anzeige der Software-Version des Servos. 3.11.2 Archiv speichern Dieses Menü... - Seite 47 Menüs und Funktionen Schaltfläche Beschreibung Speichervorgang beginnen. Anzeige des Speicherfortschritts. Der Statusbalken zeigt an, wie viel Prozent des Archivs bereits gespeichert sind. Anzeige des Status des gespeicherten Archivs. Nach dem Speichervorgang ist die Statusleiste rot oder grün: • Grün: Der Speichervorgang wurde erfolgreich abgeschlossen. In der Statuszeile steht „OK“.
-
Seite 48: Trennzeichen Auswählen
Menüs und Funktionen Trennzeichen auswählen > > > Abb. 3-42: Untermenü – Trennzeichen auswählen Schaltfläche Beschreibung Beim Drehmoment wird die Nachkommastelle mit einem Punkt abgetrennt. Beim Drehmoment wird die Nachkommastelle mit einem Komma abgetrennt. 3.11.3 Schraubkurve speichern Dieses Menü ist nur im FastApps-Modus verfügbar. Im mPro-Modus werden auf dem Werkzeug keine Schraubkurve aufgezeichnet. - Seite 49 Menüs und Funktionen Schaltfläche Beschreibung Speichervorgang beginnen. Anzeige des Speicherfortschritts. Der Statusbalken zeigt an, wie viel Prozent der Schraubkurven bereits gespeichert sind. Anzeige des Status der gespeicherten Schraubkurven. Nach dem Speichervorgang ist die Statusleiste rot oder grün: • Grün: Der Speichervorgang wurde erfolgreich abgeschlossen. In der Statuszeile steht „OK“.
- Seite 50 Menüs und Funktionen Bezeichnung Beschreibung Angle high Maximaler Winkel [deg] Angle [deg] Abschaltwinkel Target Abschaltwert, abhängig von der gewählten Schraubstrategie ist die Einheit [Nm] oder [deg] Shutoff reason Abschaltursache Angle [deg] Winkel Time [ms] Zeitpunkt Torque 1 [Nm] Drehmoment Torque 2 [Nm] Drehmoment (Redundanz) Current [A] Strom...
- Seite 51 Menüs und Funktionen Bezeichnung Beschreibung Ang high [deg] Maximaler Winkel Ang [deg] Abschaltwinkel Target Abschaltwert, abhängig von der gewählten Schraubstrategie ist die Einheit Nm oder deg. Shutoff reason Abschaltursache Trennzeichen auswählen > > > Abb. 3-45: Untermenü – Trennzeichen auswählen Schaltfläche Beschreibung Beim Drehmoment wird die Nachkommastelle mit einem Komma abgetrennt.
-
Seite 52: Parameter Laden
Menüs und Funktionen 3.11.4 Parameter laden Es werden alle Daten außer den Archivdaten auf das Werkzeug geladen. > > Abb. 3-46: Untermenü – Parameter laden Schaltfläche Beschreibung Ladevorgang beginnen. Anzeige des Speicherfortschritts. Der Statusbalken zeigt an, wie viel Prozent der Parameter bereits geladen sind. Anzeige des Status der geladenen Parameter. -
Seite 53: Parameter Speichern
Menüs und Funktionen 3.11.5 Parameter speichern Es werden Daten zu Parametern, Meldungen, Informationen und Einstellungen gespeichert. Archivdaten werden nicht gespeichert. > > Abb. 3-47: Untermenü – Parameter speichern Schaltfläche Beschreibung Speichervorgang beginnen. Anzeige des Speicherfortschritts. Der Statusbalken zeigt an, wie viel Prozent des Archivs bereits gespeichert sind. Anzeige des Status der gespeicherten Parameter. -
Seite 54: Software-Update
Menüs und Funktionen 3.11.6 Software-Update > > Abb. 3-48: Untermenü – Software-Update Schaltfläche Beschreibung Software-Update beginnen. Anzeige des Fortschritts des Software-Updates. Der Fortschrittsbalken zeigt an, wie viel Prozent des Software-Updates bereits erreicht sind. Anzeige des Status des Software-Updates. Nach dem Software-Update ist die Statusleiste rot oder grün: •... -
Seite 55: Archiv Löschen
Menüs und Funktionen 3.11.7 Archiv löschen > > Abb. 3-49: Untermenü – Archiv löschen Schaltfläche Beschreibung Drücken, um den Vorgang abzubrechen. → Die Schraubergebnisse und Schraubkurven werden nicht gelöscht. → Das Menü Archiv zurücksetzen wird verlassen. Drücken, um das Archiv zu löschen. →... -
Seite 56: Werkzeug Ausschalten
Menüs und Funktionen 3.11.9 Werkzeug ausschalten > > Abb. 3-51: Untermenü – Werkzeug ausschalten Schaltfläche Beschreibung Drücken, um den Vorgang abzubrechen. → Das Werkzeug wird nicht ausgeschaltet. → Das Menü Werkzeug ausschalten wird verlassen. Drücken, um das Werkzeug auszuschalten. →... -
Seite 57: Schraubverfahren
Schraubverfahren Schraubverfahren Im FastApps-Modus kann zwischen zwei Schraubverfahren gewählt werden: • Drehmoment-Abschaltung: Diagramm 31 drehmomentgesteuert, erweiterte Überwachung Abschaltmomentgesteuertes Schraubverfahren mit Drehmoment- und Drehwinkelkontrolle. Moment Maximales Moment Abschaltmoment Minimales Moment Schwellenmoment Winkel Minimaler Winkel Start Maximaler Winkel Abb. 4-1: Darstellung Drehmoment-Abschaltung •... - Seite 58 Schraubverfahren Die folgenden Parameter können in der jeweiligen FastApp-Konfiguration programmiert werden. Siehe “FastApps konfigurieren” auf Seite 20. und Erweiterte Einstellungen, Seite 23. Parameter Erläuterung Wertebereich Abk. Drehzahl (1/min) Drehzahlvorwahl; im Bereich der in ± Maximaldrehzahl den Werkzeugkonstanten vorgege- benen Maximaldrehzahl, mit Gültig- keit zu Beginn des Diagramms bis zum Schwellenmoment (mPro)/ Drehzahl-Schwellenmoment...
-
Seite 59: Fehlersuche
Fehlersuche Fehlersuche Fehlermeldung Software-Update und Datenspeicherung Fehlermeldung Beschreibung Maßnahme Export-Script nicht vorhanden. Zwei- bis dreimal versuchen das Script zu exportieren. Tritt die Fehlermeldung weiterhin auf, ein Software-Update durchfüh- ren. Fehler beim Export. USB-Stick anschließen. USB-Stick auf Fehler prüfen. Fehler beim Schreiben des Archivs. - Seite 60 Fehlersuche Fehlermeldung Beschreibung M1< Drehmoment M1 Schwellwert nicht erreicht M1> Drehmoment M1 überschritten M2< Drehmoment M2 Schwellwert nicht erreicht M2> Drehmoment M2 überschritten MBO> Hohes Bewertemoment überschritten MBU< Schwellwert für niedriges Bewertemoment nicht erreicht MDSI Sicherheitsmoment überschritten MDUE Drehmoment zu groß MDUN Drehmoment zu klein ME>...
- Seite 61 Fehlersuche Fehlersuche Problem Mögliche Ursache Maßnahme Allgemein – Werkzeug Werkzeug startet nicht. Drehzahl nicht paramet- Ablaufprogramm prüfen. riert. Im mPro-Modus: Navigator > Standard oder Navigator > Basic wählen. FastApps prüfen. Im FastApps-Modus: > > wählen. Werkzeug startet nicht Parameter für Drehzahl Drehzahl Linkslauf parametrieren.
- Seite 62 Fehlersuche Problem Mögliche Ursache Maßnahme WLAN-Datenkommunikation zwischen Steuerung und Access Point Keine Kommunikation IP-Adresse und Subnetz- Ohne Netzwerkverwaltung ist es erforderlich, zwischen Steuerung/Ser- maske sind nicht im glei- dass die IP-Adresse und Subnetzmaske von vice-PC und Access chen Bereich. mPro200GC und Basis-Station im gleichen Point.
- Seite 63 Fehlersuche Problem Mögliche Ursache Maßnahme WLAN-Datenkommunikation zwischen Steuerung und Werkzeug IP-Adresse kann nicht IP-Adresse ist bereits im Physikalische Verbindung (RSSI-Werte) angepingt werden. Netzwerk vorhanden. In prüfen: > > diesem Fall baut das Werkzeug keine Verbin- Zugewiesene IP-Adresse überprüfen. dung auf.
- Seite 64 Stichwortverzeichnis Stichwortverzeichnis Drehzahltest Menü-Struktur ... 34, 35 ... . . 12 Messkarte ....46 Ablaufprogramm Modus wechseln .
- Seite 65 Stichwortverzeichnis Trennzeichen ....48 Trennzeichen auswählen . . . 48, 51 Uhrzeit ....25, 26 Unterspannungsgrenze .
