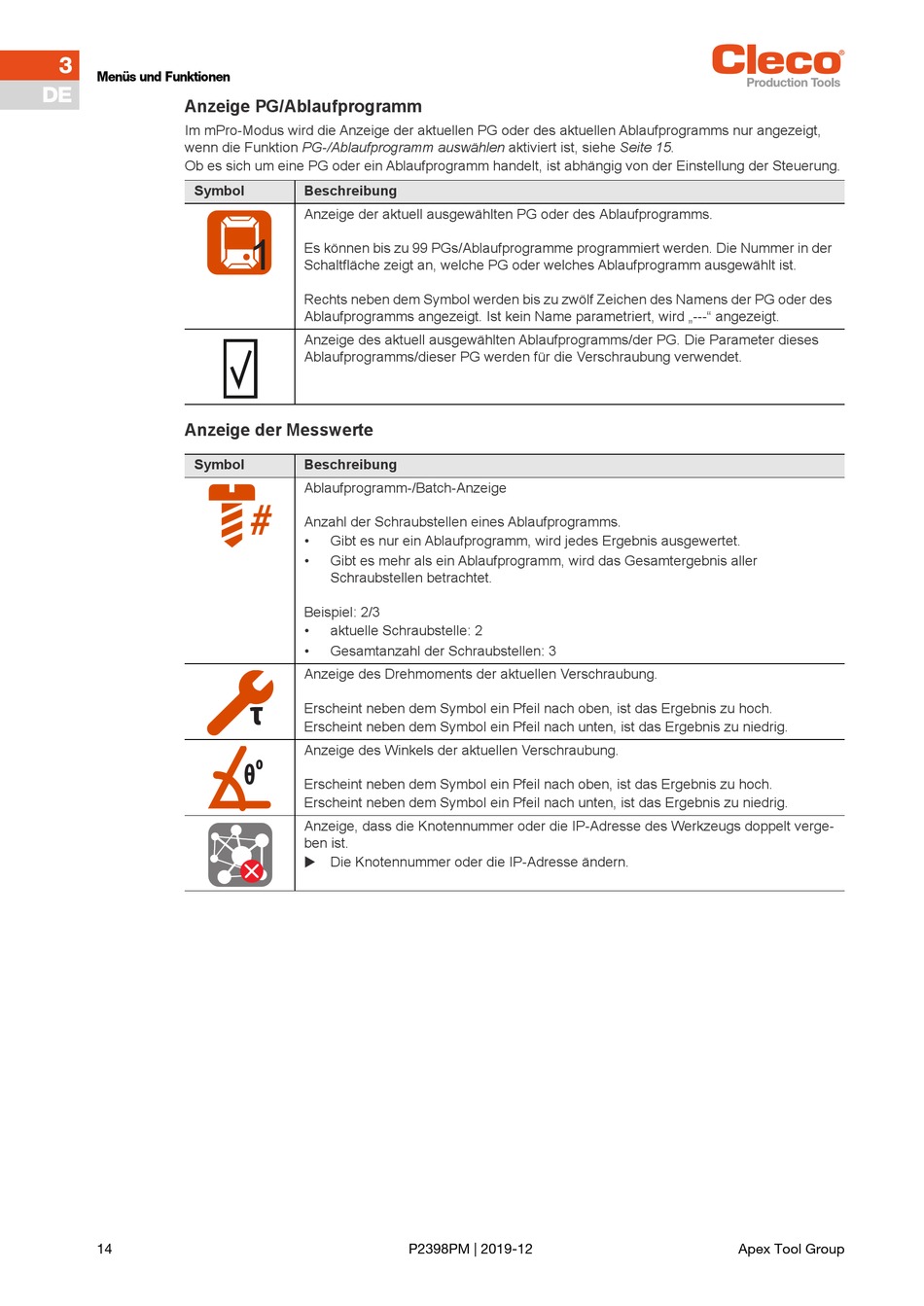

3
Menüs und Funktionen
DE
Anzeige PG/Ablaufprogramm
Im mPro-Modus wird die Anzeige der aktuellen PG oder des aktuellen Ablaufprogramms nur angezeigt,
wenn die Funktion PG-/Ablaufprogramm auswählen aktiviert ist, siehe Seite 15.
Ob es sich um eine PG oder ein Ablaufprogramm handelt, ist abhängig von der Einstellung der Steuerung.
Symbol
Anzeige der Messwerte
Symbol
14
Beschreibung
Anzeige der aktuell ausgewählten PG oder des Ablaufprogramms.
Es können bis zu 99 PGs/Ablaufprogramme programmiert werden. Die Nummer in der
Schaltfläche zeigt an, welche PG oder welches Ablaufprogramm ausgewählt ist.
Rechts neben dem Symbol werden bis zu zwölf Zeichen des Namens der PG oder des
Ablaufprogramms angezeigt. Ist kein Name parametriert, wird „---" angezeigt.
Anzeige des aktuell ausgewählten Ablaufprogramms/der PG. Die Parameter dieses
Ablaufprogramms/dieser PG werden für die Verschraubung verwendet.
Beschreibung
Ablaufprogramm-/Batch-Anzeige
Anzahl der Schraubstellen eines Ablaufprogramms.
•
Gibt es nur ein Ablaufprogramm, wird jedes Ergebnis ausgewertet.
•
Gibt es mehr als ein Ablaufprogramm, wird das Gesamtergebnis aller
Schraubstellen betrachtet.
Beispiel: 2/3
•
aktuelle Schraubstelle: 2
•
Gesamtanzahl der Schraubstellen: 3
Anzeige des Drehmoments der aktuellen Verschraubung.
Erscheint neben dem Symbol ein Pfeil nach oben, ist das Ergebnis zu hoch.
Erscheint neben dem Symbol ein Pfeil nach unten, ist das Ergebnis zu niedrig.
Anzeige des Winkels der aktuellen Verschraubung.
Erscheint neben dem Symbol ein Pfeil nach oben, ist das Ergebnis zu hoch.
Erscheint neben dem Symbol ein Pfeil nach unten, ist das Ergebnis zu niedrig.
Anzeige, dass die Knotennummer oder die IP-Adresse des Werkzeugs doppelt verge-
ben ist.
Die Knotennummer oder die IP-Adresse ändern.
P2398PM | 2019-12
Apex Tool Group
