Symbol
Hinweis
Wenn die Symbole
hat gleichzeitig eine Verbindung zur Steuerung. In diesem Fall werden die Parameter des FastApps-Modus
verwendet.
3.2.2
Fußzeile
Die Schaltflächen in der Fußzeile werden nicht in jedem Menü angezeigt.
Schaltfläche
3.2.3

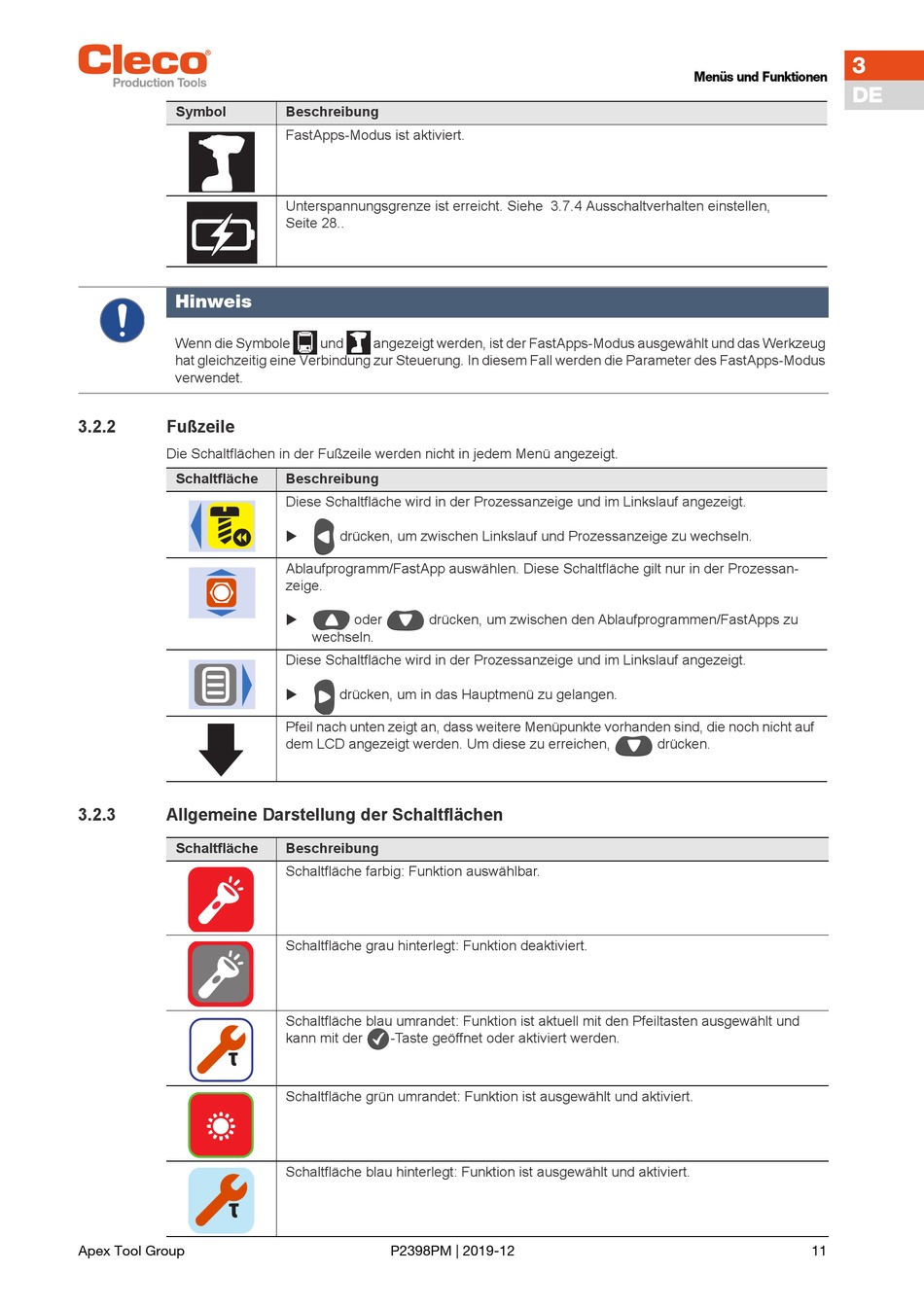

Allgemeine Darstellung der Schaltflächen
Schaltfläche
Apex Tool Group
Beschreibung
FastApps-Modus ist aktiviert.
Unterspannungsgrenze ist erreicht. Siehe 3.7.4 Ausschaltverhalten einstellen,
Seite 28..
und
angezeigt werden, ist der FastApps-Modus ausgewählt und das Werkzeug
Beschreibung
Diese Schaltfläche wird in der Prozessanzeige und im Linkslauf angezeigt.
drücken, um zwischen Linkslauf und Prozessanzeige zu wechseln.
Ablaufprogramm/FastApp auswählen. Diese Schaltfläche gilt nur in der Prozessan-
zeige.
oder
drücken, um zwischen den Ablaufprogrammen/FastApps zu
wechseln.
Diese Schaltfläche wird in der Prozessanzeige und im Linkslauf angezeigt.
drücken, um in das Hauptmenü zu gelangen.
Pfeil nach unten zeigt an, dass weitere Menüpunkte vorhanden sind, die noch nicht auf
dem LCD angezeigt werden. Um diese zu erreichen,
Beschreibung
Schaltfläche farbig: Funktion auswählbar.
Schaltfläche grau hinterlegt: Funktion deaktiviert.
Schaltfläche blau umrandet: Funktion ist aktuell mit den Pfeiltasten ausgewählt und
kann mit der
-Taste geöffnet oder aktiviert werden.
Schaltfläche grün umrandet: Funktion ist ausgewählt und aktiviert.
Schaltfläche blau hinterlegt: Funktion ist ausgewählt und aktiviert.
P2398PM | 2019-12
Menüs und Funktionen
drücken.
11
3
DE
