Istruzioni per l'utente

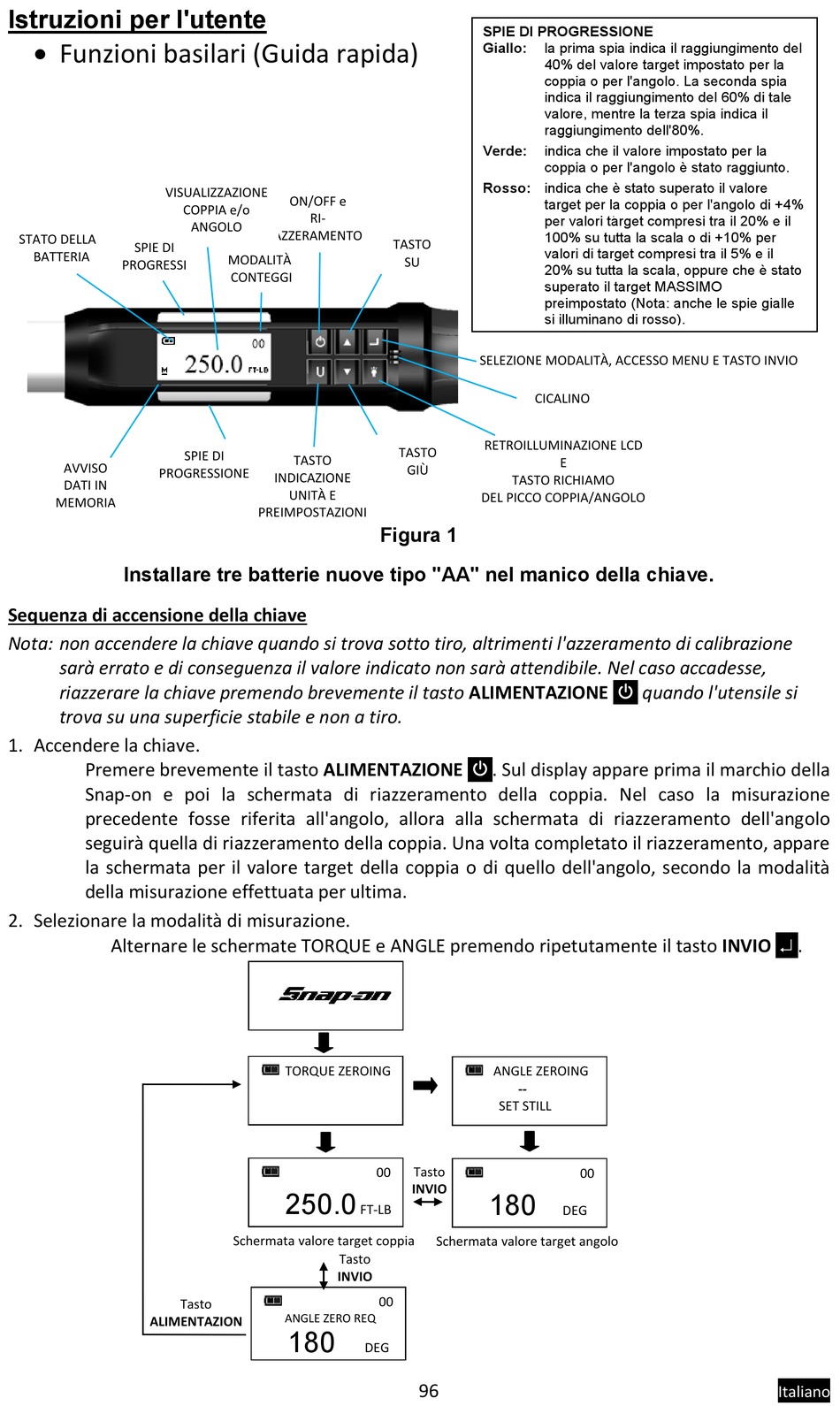

 Funzioni basilari (Guida rapida)
VISUALIZZAZIONE
STATO DELLA
SPIE DI
BATTERIA
PROGRESSI
ONE
AVVISO
PROGRESSIONE
DATI IN
MEMORIA
Installare tre batterie nuove tipo "AA" nel manico della chiave.
Sequenza di accensione della chiave
Nota: non accendere la chiave quando si trova sotto tiro, altrimenti l'azzeramento di calibrazione
sarà errato e di conseguenza il valore indicato non sarà attendibile. Nel caso accadesse,
riazzerare la chiave premendo brevemente il tasto ALIMENTAZIONE
trova su una superficie stabile e non a tiro.
1. Accendere la chiave.
Premere brevemente il tasto ALIMENTAZIONE
Snap-on e poi la schermata di riazzeramento della coppia. Nel caso la misurazione
precedente fosse riferita all'angolo, allora alla schermata di riazzeramento dell'angolo
seguirà quella di riazzeramento della coppia. Una volta completato il riazzeramento, appare
la schermata per il valore target della coppia o di quello dell'angolo, secondo la modalità
della misurazione effettuata per ultima.
2. Selezionare la modalità di misurazione.
Alternare le schermate TORQUE e ANGLE premendo ripetutamente il tasto INVIO
ALIMENTAZION
ON/OFF e
COPPIA e/o
RI-
ANGOLO
AZZERAMENTO
RE-ZERO
MODALITÀ
BUTTON
CONTEGGI
O
SPIE DI
TASTO
INDICAZIONE
UNITÀ E
PREIMPOSTAZIONI
TORQUE ZEROING
250.0
Schermata valore target coppia
INVIO
Tasto
ANGLE ZERO REQ
180
E
SPIE DI PROGRESSIONE
Giallo:
Verde:
Rosso: indica che è stato superato il valore
TASTO
SU
SELEZIONE MODALITÀ, ACCESSO MENU E TASTO INVIO
RETROILLUMINAZIONE LCD
TASTO
GIÙ
DEL PICCO COPPIA/ANGOLO
Figura 1
q . Sul display appare prima il marchio della
ANGLE ZEROING
Tasto
00
INVIO
180
FT-LB
Schermata valore target angolo
Tasto
00
DEG
96
la prima spia indica il raggiungimento del
40% del valore target impostato per la
coppia o per l'angolo. La seconda spia
indica il raggiungimento del 60% di tale
valore, mentre la terza spia indica il
raggiungimento dell'80%.
indica che il valore impostato per la
coppia o per l'angolo è stato raggiunto.
target per la coppia o per l'angolo di +4%
per valori target compresi tra il 20% e il
100% su tutta la scala o di +10% per
valori di target compresi tra il 5% e il
20% su tutta la scala, oppure che è stato
superato il target MASSIMO
preimpostato (Nota: anche le spie gialle
si illuminano di rosso).
CICALINO
E
TASTO RICHIAMO
q quando l'utensile si
--
SET STILL
00
DEG

.
