Instruções do usuário

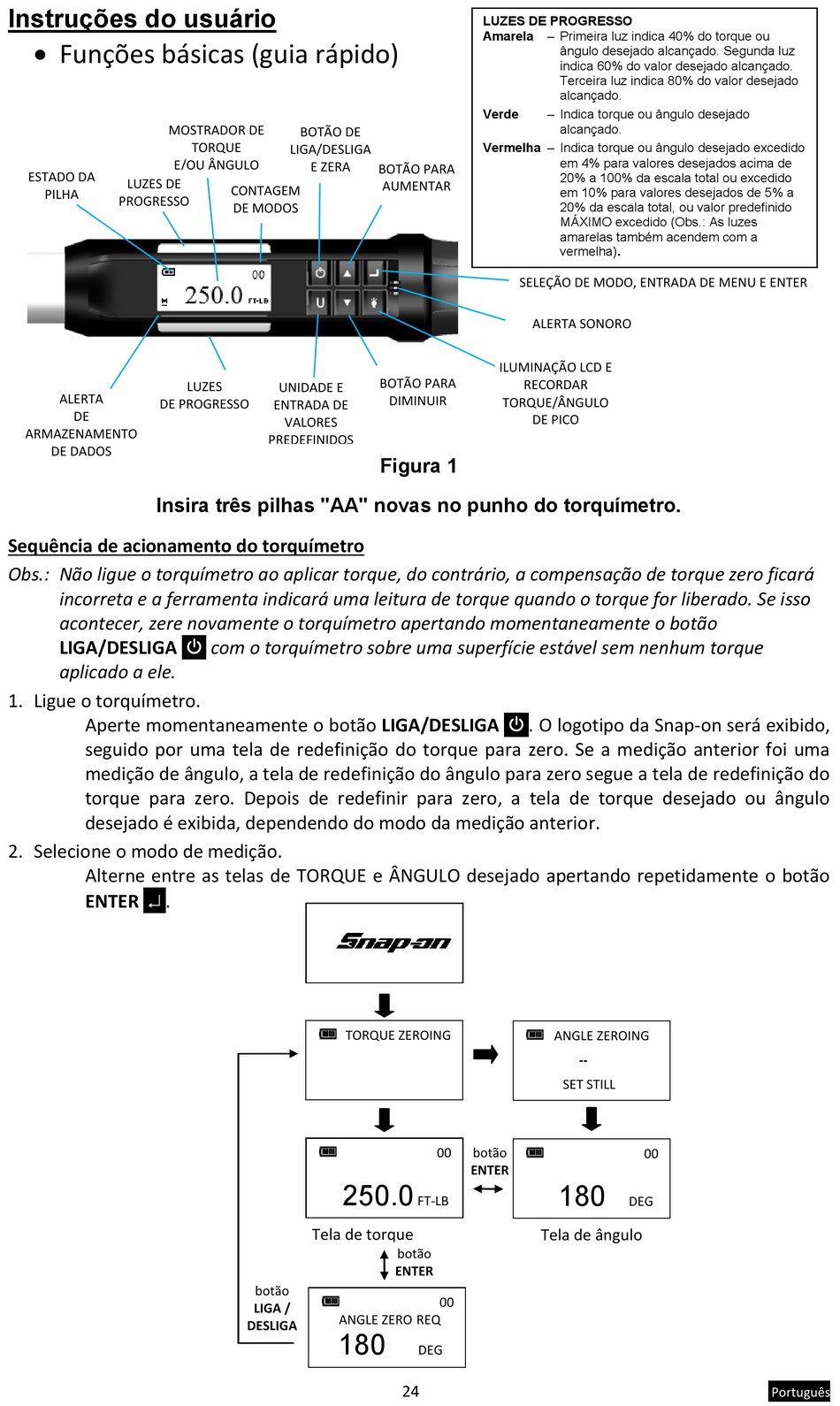

 Funções básicas (guia rápido)
ESTADO DA
LUZES DE
PILHA
PROGRESSO
ALERTA
DE PROGRESSO
DE
ARMAZENAMENTO
DE DADOS
Insira três pilhas "AA" novas no punho do torquímetro.
Sequência de acionamento do torquímetro
Obs.: Não ligue o torquímetro ao aplicar torque, do contrário, a compensação de torque zero ficará
incorreta e a ferramenta indicará uma leitura de torque quando o torque for liberado. Se isso
acontecer, zere novamente o torquímetro apertando momentaneamente o botão
LIGA/DESLIGA
aplicado a ele.
1. Ligue o torquímetro.
Aperte momentaneamente o botão LIGA/DESLIGA
seguido por uma tela de redefinição do torque para zero. Se a medição anterior foi uma
medição de ângulo, a tela de redefinição do ângulo para zero segue a tela de redefinição do
torque para zero. Depois de redefinir para zero, a tela de torque desejado ou ângulo
desejado é exibida, dependendo do modo da medição anterior.
2. Selecione o modo de medição.
Alterne entre as telas de TORQUE e ÂNGULO desejado apertando repetidamente o botão

ENTER .
MOSTRADOR DE
BOTÃO DE
TORQUE
LIGA/DESLIGA
E/OU ÂNGULO
E ZERA
CONTAGEM
DE MODOS
LUZES
UNIDADE E
ENTRADA DE
VALORES
PREDEFINIDOS
q com o torquímetro sobre uma superfície estável sem nenhum torque
Tela de torque
desejado
botão
LIGA /
DESLIGA
LUZES DE PROGRESSO
Amarela
Verde
Vermelha – Indica torque ou ângulo desejado excedido
BOTÃO PARA
AUMENTAR
BOTÃO PARA
DIMINUIR
Figura 1
TORQUE ZEROING
00 botão
ENTER
250.0
FT-LB
botão
ENTER
00
ANGLE ZERO REQ
180
DEG
24
– Primeira luz indica 40% do torque ou
ângulo desejado alcançado. Segunda luz
indica 60% do valor desejado alcançado.
Terceira luz indica 80% do valor desejado
alcançado.
– Indica torque ou ângulo desejado
alcançado.
em 4% para valores desejados acima de
20% a 100% da escala total ou excedido
em 10% para valores desejados de 5% a
20% da escala total, ou valor predefinido
MÁXIMO excedido (Obs.: As luzes
amarelas também acendem com a
vermelha).
SELEÇÃO DE MODO, ENTRADA DE MENU E ENTER
ALERTA SONORO
ILUMINAÇÃO LCD E
RECORDAR
TORQUE/ÂNGULO
DE PICO
q . O logotipo da Snap-on será exibido,
ANGLE ZEROING
--
SET STILL
00
180
DEG
Tela de ângulo
desejado
Português
