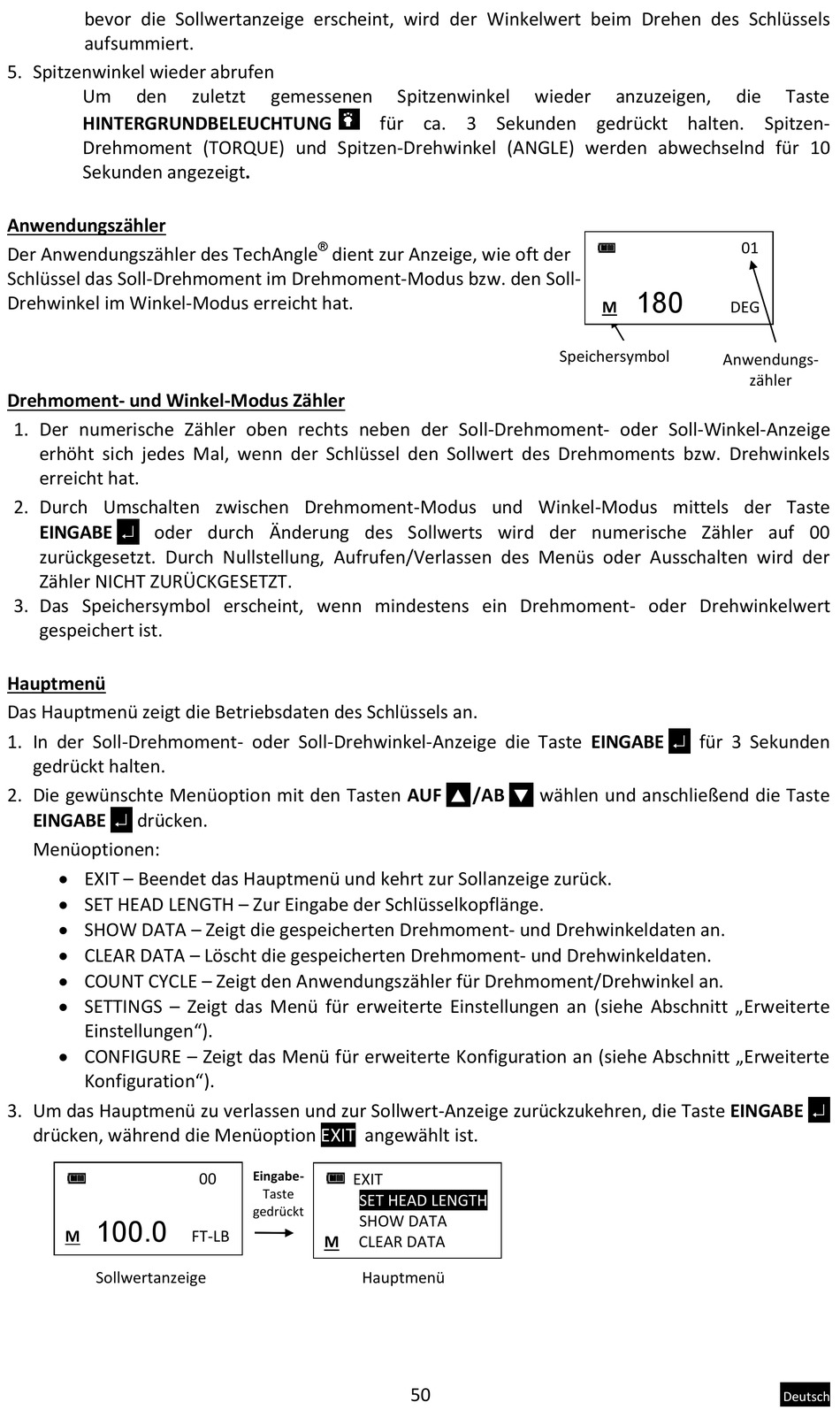

Snap-On TECHANGLE ATECH1FR240B Bedienungsanleitung Seite 51

Electronic torque-angle wrench
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 47
bevor die Sollwertanzeige erscheint, wird der Winkelwert beim Drehen des Schlüssels
aufsummiert.
5. Spitzenwinkel wieder abrufen
Um
den
HINTERGRUNDBELEUCHTUNG
Drehmoment (TORQUE) und Spitzen-Drehwinkel (ANGLE) werden abwechselnd für 10
Sekunden angezeigt.
Anwendungszähler
Der Anwendungszähler des TechAngle
Schlüssel das Soll-Drehmoment im Drehmoment-Modus bzw. den Soll-
Drehwinkel im Winkel-Modus erreicht hat.
Drehmoment- und Winkel-Modus Zähler
1. Der numerische Zähler oben rechts neben der Soll-Drehmoment- oder Soll-Winkel-Anzeige
erhöht sich jedes Mal, wenn der Schlüssel den Sollwert des Drehmoments bzw. Drehwinkels
erreicht hat.
2. Durch Umschalten zwischen Drehmoment-Modus und Winkel-Modus mittels der Taste
EINGABE
oder durch Änderung des Sollwerts wird der numerische Zähler auf 00
zurückgesetzt. Durch Nullstellung, Aufrufen/Verlassen des Menüs oder Ausschalten wird der
Zähler NICHT ZURÜCKGESETZT.
3. Das Speichersymbol erscheint, wenn mindestens ein Drehmoment- oder Drehwinkelwert
gespeichert ist.
Hauptmenü
Das Hauptmenü zeigt die Betriebsdaten des Schlüssels an.
1. In der Soll-Drehmoment- oder Soll-Drehwinkel-Anzeige die Taste EINGABE
gedrückt halten.
2. Die gewünschte Menüoption mit den Tasten AUF
EINGABE
drücken.
Menüoptionen:
 EXIT – Beendet das Hauptmenü und kehrt zur Sollanzeige zurück.
 SET HEAD LENGTH – Zur Eingabe der Schlüsselkopflänge.
 SHOW DATA – Zeigt die gespeicherten Drehmoment- und Drehwinkeldaten an.
 CLEAR DATA – Löscht die gespeicherten Drehmoment- und Drehwinkeldaten.
 COUNT CYCLE – Zeigt den Anwendungszähler für Drehmoment/Drehwinkel an.
 SETTINGS – Zeigt das Menü für erweiterte Einstellungen an (siehe Abschnitt „Erweiterte
Einstellungen").
 CONFIGURE – Zeigt das Menü für erweiterte Konfiguration an (siehe Abschnitt „Erweiterte
Konfiguration").
3. Um das Hauptmenü zu verlassen und zur Sollwert-Anzeige zurückzukehren, die Taste EINGABE
drücken, während die Menüoption
100.0
M
Sollwertanzeige
zuletzt
gemessenen
®
dient zur Anzeige, wie oft der
EXIT
Eingabe-
00
Taste
gedrückt
FT-LB
M
Spitzenwinkel
für ca. 3 Sekunden gedrückt halten. Spitzen-
/AB
angewählt ist.
EXIT
SET HEAD LENGTH
SHOW DATA
CLEAR DATA
Hauptmenü
50
wieder
anzuzeigen,
180
M
Speichersymbol
wählen und anschließend die Taste
die
Taste
01
DEG
Anwendungs-
zähler
für 3 Sekunden
Deutsch
