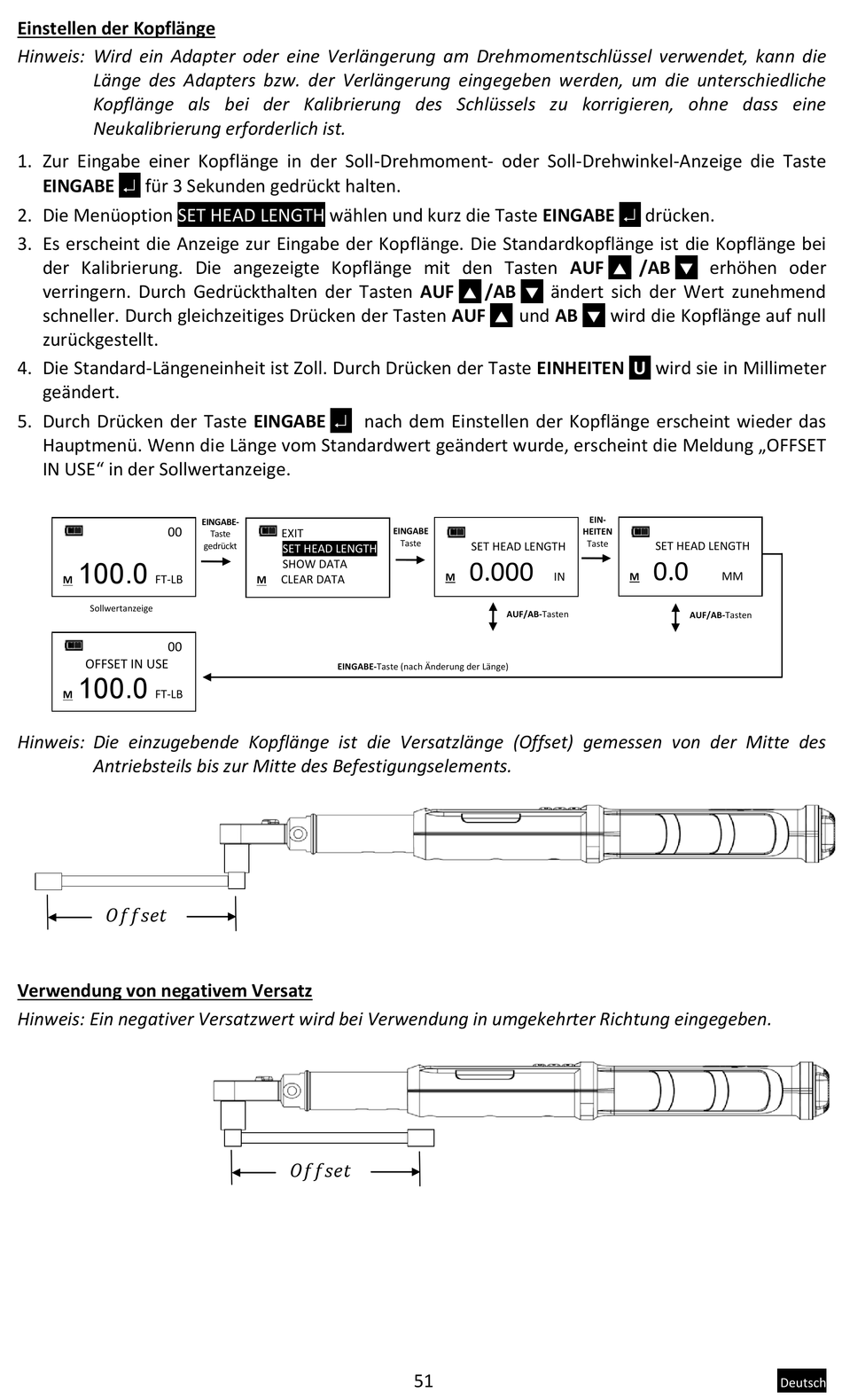

Einstellen der Kopflänge
Hinweis: Wird ein Adapter oder eine Verlängerung am Drehmomentschlüssel verwendet, kann die
Länge des Adapters bzw. der Verlängerung eingegeben werden, um die unterschiedliche
Kopflänge als bei der Kalibrierung des Schlüssels zu korrigieren, ohne dass eine
Neukalibrierung erforderlich ist.
1. Zur Eingabe einer Kopflänge in der Soll-Drehmoment- oder Soll-Drehwinkel-Anzeige die Taste

EINGABE für 3 Sekunden gedrückt halten.
2. Die Menüoption
3. Es erscheint die Anzeige zur Eingabe der Kopflänge. Die Standardkopflänge ist die Kopflänge bei
der Kalibrierung. Die angezeigte Kopflänge mit den Tasten AUF
verringern. Durch Gedrückthalten der Tasten AUF
schneller. Durch gleichzeitiges Drücken der Tasten AUF
zurückgestellt.
4. Die Standard-Längeneinheit ist Zoll. Durch Drücken der Taste EINHEITEN
geändert.
5. Durch Drücken der Taste EINGABE
Hauptmenü. Wenn die Länge vom Standardwert geändert wurde, erscheint die Meldung „OFFSET
IN USE" in der Sollwertanzeige.
00
100.0
FT-LB
M
Sollwertanzeige
00
OFFSET IN USE
100.0
FT-LB
M
Hinweis: Die einzugebende Kopflänge ist die Versatzlänge (Offset) gemessen von der Mitte des
Antriebsteils bis zur Mitte des Befestigungselements.
Verwendung von negativem Versatz
Hinweis: Ein negativer Versatzwert wird bei Verwendung in umgekehrter Richtung eingegeben.
SET HEAD LENGTH wählen und kurz die Taste EINGABE

EINGABE-
EXIT
Taste
gedrückt
SET HEAD LENGTH
SHOW DATA
CLEAR DATA
M
/AB


nach dem Einstellen der Kopflänge erscheint wieder das
EINGABE
Taste
SET HEAD LENGTH
0.000
M
H
EINGABE-Taste (nach Änderung der Länge)
51

drücken.
/AB

ändert sich der Wert zunehmend

und AB wird die Kopflänge auf null

U wird sie in Millimeter
EIN-
HEITEN
Taste
SET HEAD LENGTH
0.0
IN
M
H
AUF/AB-Tasten
erhöhen oder

MM
AUF/AB-Tasten
