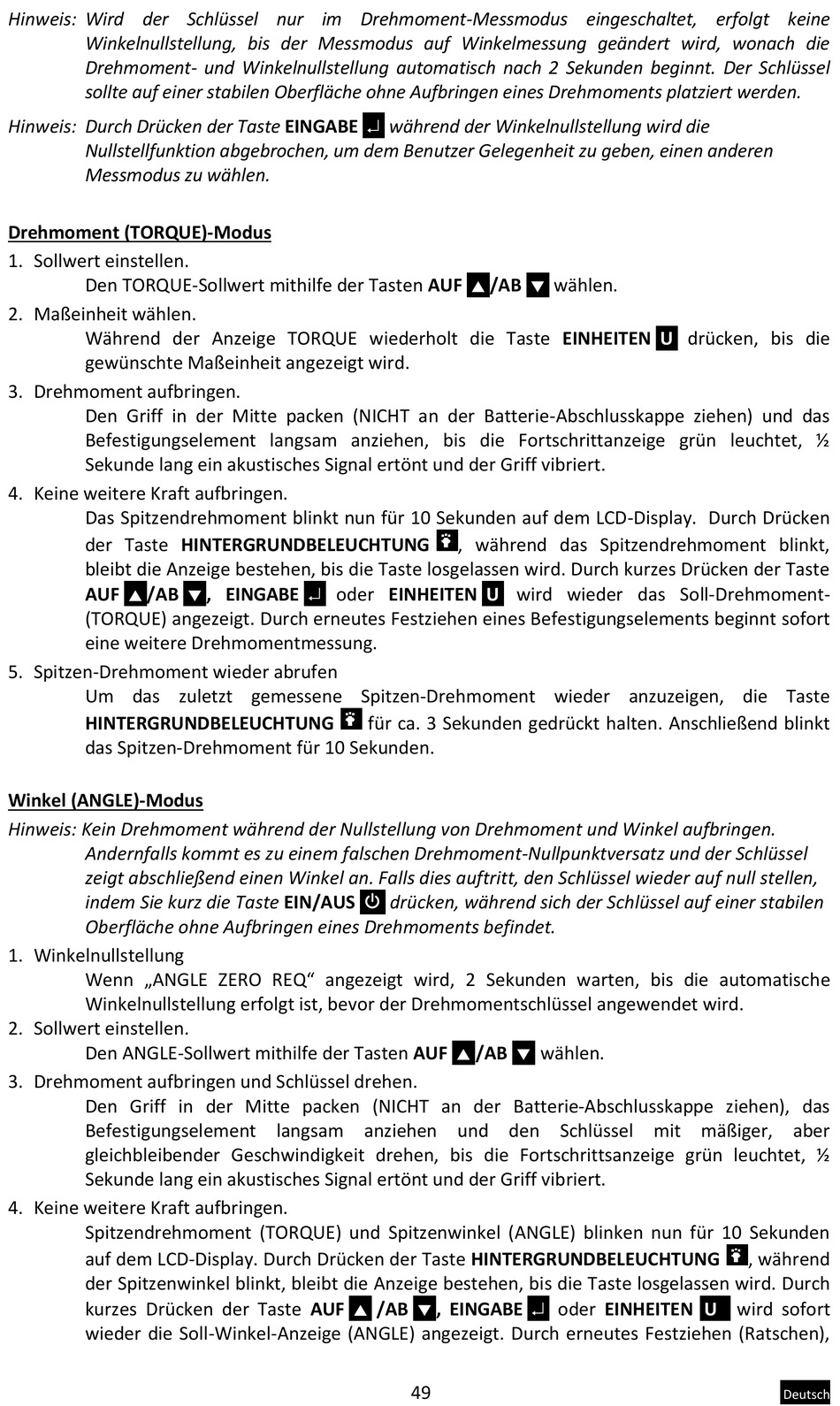

Hintergrundbeleuchtung - Snap-On TECHANGLE ATECH1FR240B Bedienungsanleitung

Hinweis: Wird der Schlüssel nur im Drehmoment-Messmodus eingeschaltet, erfolgt keine
Winkelnullstellung, bis der Messmodus auf Winkelmessung geändert wird, wonach die
Drehmoment- und Winkelnullstellung automatisch nach 2 Sekunden beginnt. Der Schlüssel
sollte auf einer stabilen Oberfläche ohne Aufbringen eines Drehmoments platziert werden.
Hinweis: Durch Drücken der Taste EINGABE
Nullstellfunktion abgebrochen, um dem Benutzer Gelegenheit zu geben, einen anderen
Messmodus zu wählen.
Drehmoment (TORQUE)-Modus
1. Sollwert einstellen.
Den TORQUE-Sollwert mithilfe der Tasten AUF
2. Maßeinheit wählen.
Während der Anzeige TORQUE wiederholt die Taste EINHEITEN
gewünschte Maßeinheit angezeigt wird.
3. Drehmoment aufbringen.
Den Griff in der Mitte packen (NICHT an der Batterie-Abschlusskappe ziehen) und das
Befestigungselement langsam anziehen, bis die Fortschrittanzeige grün leuchtet, ½
Sekunde lang ein akustisches Signal ertönt und der Griff vibriert.
4. Keine weitere Kraft aufbringen.
Das Spitzendrehmoment blinkt nun für 10 Sekunden auf dem LCD-Display. Durch Drücken
der Taste HINTERGRUNDBELEUCHTUNG
bleibt die Anzeige bestehen, bis die Taste losgelassen wird. Durch kurzes Drücken der Taste
AUF /AB

(TORQUE) angezeigt. Durch erneutes Festziehen eines Befestigungselements beginnt sofort
eine weitere Drehmomentmessung.
5. Spitzen-Drehmoment wieder abrufen
Um das zuletzt gemessene Spitzen-Drehmoment wieder anzuzeigen, die Taste

HINTERGRUNDBELEUCHTUNG

das Spitzen-Drehmoment für 10 Sekunden.
Winkel (ANGLE)-Modus
Hinweis: Kein Drehmoment während der Nullstellung von Drehmoment und Winkel aufbringen.
Andernfalls kommt es zu einem falschen Drehmoment-Nullpunktversatz und der Schlüssel
zeigt abschließend einen Winkel an. Falls dies auftritt, den Schlüssel wieder auf null stellen,
indem Sie kurz die Taste EIN/AUS
Oberfläche ohne Aufbringen eines Drehmoments befindet.
1. Winkelnullstellung
Wenn „ANGLE ZERO REQ" angezeigt wird, 2 Sekunden warten, bis die automatische
Winkelnullstellung erfolgt ist, bevor der Drehmomentschlüssel angewendet wird.
2. Sollwert einstellen.
Den ANGLE-Sollwert mithilfe der Tasten AUF
3. Drehmoment aufbringen und Schlüssel drehen.
Den Griff in der Mitte packen (NICHT an der Batterie-Abschlusskappe ziehen), das
Befestigungselement langsam anziehen und den Schlüssel mit mäßiger, aber
gleichbleibender Geschwindigkeit drehen, bis die Fortschrittsanzeige grün leuchtet, ½
Sekunde lang ein akustisches Signal ertönt und der Griff vibriert.
4. Keine weitere Kraft aufbringen.
Spitzendrehmoment (TORQUE) und Spitzenwinkel (ANGLE) blinken nun für 10 Sekunden
auf dem LCD-Display. Durch Drücken der Taste HINTERGRUNDBELEUCHTUNG
der Spitzenwinkel blinkt, bleibt die Anzeige bestehen, bis die Taste losgelassen wird. Durch
kurzes Drücken der Taste AUF
wieder die Soll-Winkel-Anzeige (ANGLE) angezeigt. Durch erneutes Festziehen (Ratschen),

, EINGABE oder EINHEITEN


während der Winkelnullstellung wird die
/AB

, während das Spitzendrehmoment blinkt,
U
für ca. 3 Sekunden gedrückt halten. Anschließend blinkt
q drücken, während sich der Schlüssel auf einer stabilen
/AB

/AB , EINGABE
 
49
wählen.

U
wird wieder das Soll-Drehmoment-
wählen.


oder EINHEITEN
drücken, bis die
, während
U wird sofort
Deutsch
