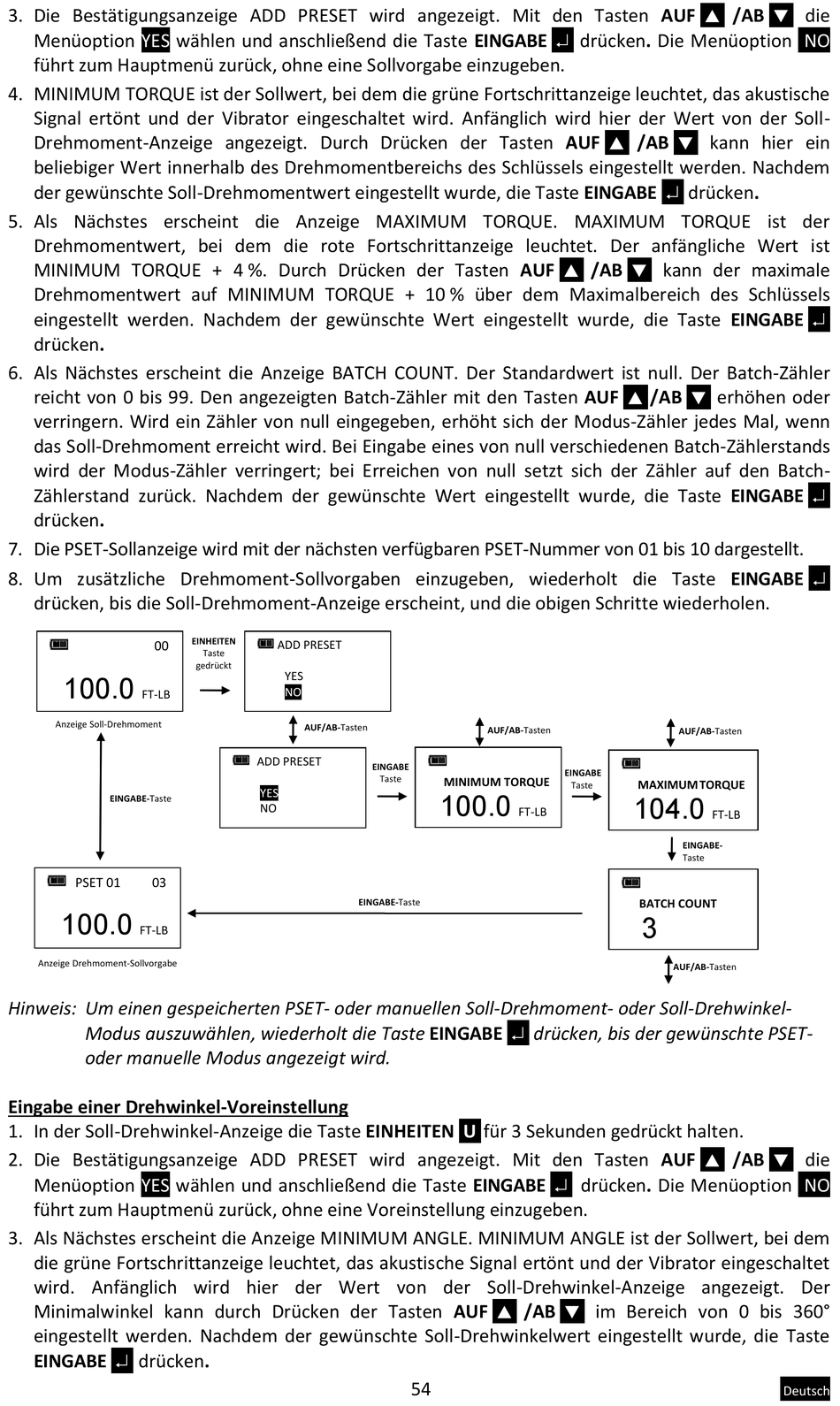

Snap-On TECHANGLE ATECH1FR240B Bedienungsanleitung Seite 55

3. Die Bestätigungsanzeige ADD PRESET wird angezeigt. Mit den Tasten AUF
Menüoption YES
führt zum Hauptmenü zurück, ohne eine Sollvorgabe einzugeben.
4. MINIMUM TORQUE ist der Sollwert, bei dem die grüne Fortschrittanzeige leuchtet, das akustische
Signal ertönt und der Vibrator eingeschaltet wird. Anfänglich wird hier der Wert von der Soll-
Drehmoment-Anzeige angezeigt. Durch Drücken der Tasten AUF
beliebiger Wert innerhalb des Drehmomentbereichs des Schlüssels eingestellt werden. Nachdem
der gewünschte Soll-Drehmomentwert eingestellt wurde, die Taste EINGABE
5. Als Nächstes erscheint die Anzeige MAXIMUM TORQUE. MAXIMUM TORQUE ist der
Drehmomentwert, bei dem die rote Fortschrittanzeige leuchtet. Der anfängliche Wert ist
MINIMUM TORQUE + 4 %. Durch Drücken der Tasten AUF
Drehmomentwert auf MINIMUM TORQUE + 10 % über dem Maximalbereich des Schlüssels
eingestellt werden. Nachdem der gewünschte Wert eingestellt wurde, die Taste EINGABE
drücken.
6. Als Nächstes erscheint die Anzeige BATCH COUNT. Der Standardwert ist null. Der Batch-Zähler
reicht von 0 bis 99. Den angezeigten Batch-Zähler mit den Tasten AUF
verringern. Wird ein Zähler von null eingegeben, erhöht sich der Modus-Zähler jedes Mal, wenn
das Soll-Drehmoment erreicht wird. Bei Eingabe eines von null verschiedenen Batch-Zählerstands
wird der Modus-Zähler verringert; bei Erreichen von null setzt sich der Zähler auf den Batch-
Zählerstand zurück. Nachdem der gewünschte Wert eingestellt wurde, die Taste EINGABE
drücken.
7. Die PSET-Sollanzeige wird mit der nächsten verfügbaren PSET-Nummer von 01 bis 10 dargestellt.
8. Um zusätzliche Drehmoment-Sollvorgaben einzugeben, wiederholt die Taste EINGABE
drücken, bis die Soll-Drehmoment-Anzeige erscheint, und die obigen Schritte wiederholen.
00
100.0
FT-LB
Anzeige Soll-Drehmoment
EINGABE-Taste
PSET 01 03
100.0
FT-LB
Anzeige Drehmoment-Sollvorgabe
Hinweis: Um einen gespeicherten PSET- oder manuellen Soll-Drehmoment- oder Soll-Drehwinkel-
Modus auszuwählen, wiederholt die Taste EINGABE
oder manuelle Modus angezeigt wird.
Eingabe einer Drehwinkel-Voreinstellung
1. In der Soll-Drehwinkel-Anzeige die Taste EINHEITEN
2. Die Bestätigungsanzeige ADD PRESET wird angezeigt. Mit den Tasten AUF
Menüoption YES
führt zum Hauptmenü zurück, ohne eine Voreinstellung einzugeben.
3. Als Nächstes erscheint die Anzeige MINIMUM ANGLE. MINIMUM ANGLE ist der Sollwert, bei dem
die grüne Fortschrittanzeige leuchtet, das akustische Signal ertönt und der Vibrator eingeschaltet
wird. Anfänglich wird hier der Wert von der Soll-Drehwinkel-Anzeige angezeigt. Der
Minimalwinkel kann durch Drücken der Tasten AUF
eingestellt werden. Nachdem der gewünschte Soll-Drehwinkelwert eingestellt wurde, die Taste

EINGABE drücken.
wählen und anschließend die Taste EINGABE
EINHEITEN
ADD PRESET
Taste
gedrückt
YES
NO
AUF/AB-Tasten
ADD PRESET
YES
NO
wählen und anschließend die Taste EINGABE
AUF/AB-Tasten
EINGABE
Taste
MINIMUM TORQUE
100.0
EINGABE-Taste

U für 3 Sekunden gedrückt halten.

54

drücken. Die Menüoption
/AB


 /AB  kann der maximale
/AB

EINGABE
MAXIMUM TORQUE
Taste
104.0
FT-LB
BATCH COUNT
3
AUF/AB-Tasten
drücken, bis der gewünschte PSET-

drücken. Die Menüoption
/AB  im Bereich von 0 bis 360°
/AB die
 
NO
kann hier ein

drücken.

erhöhen oder



AUF/AB-Tasten
FT-LB
EINGABE-
Taste
 /AB  die
NO
