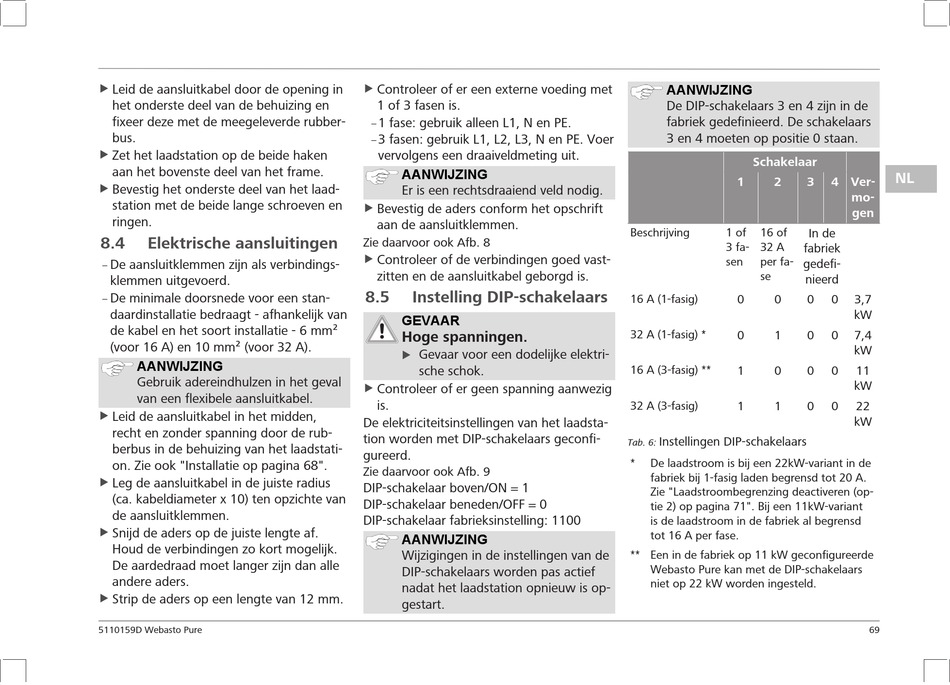

Elektrische Aansluitingen; Instelling Dip-Schakelaars - Webasto Pure Einbauanweisung

Leid de aansluitkabel door de opening in
u
het onderste deel van de behuizing en
fixeer deze met de meegeleverde rubber-
bus.
u Zet het laadstation op de beide haken
aan het bovenste deel van het frame.
Bevestig het onderste deel van het laad-
u
station met de beide lange schroeven en
ringen.
8.4

Elektrische aansluitingen

De aansluitklemmen zijn als verbindings-
–
klemmen uitgevoerd.
De minimale doorsnede voor een stan-
–
daardinstallatie bedraagt - afhankelijk van
de kabel en het soort installatie - 6 mm²
(voor 16 A) en 10 mm² (voor 32 A).
AANWIJZING
Gebruik adereindhulzen in het geval
van een flexibele aansluitkabel.
u Leid de aansluitkabel in het midden,
recht en zonder spanning door de rub-
berbus in de behuizing van het laadstati-
on. Zie ook "Installatie op pagina 68".
u Leg de aansluitkabel in de juiste radius
(ca. kabeldiameter x 10) ten opzichte van
de aansluitklemmen.
u Snijd de aders op de juiste lengte af.
Houd de verbindingen zo kort mogelijk.
De aardedraad moet langer zijn dan alle
andere aders.
u Strip de aders op een lengte van 12 mm.
5110159D Webasto Pure
Controleer of er een externe voeding met
u
1 of 3 fasen is.
1 fase: gebruik alleen L1, N en PE.
–
3 fasen: gebruik L1, L2, L3, N en PE. Voer
–
vervolgens een draaiveldmeting uit.
AANWIJZING
Er is een rechtsdraaiend veld nodig.
u Bevestig de aders conform het opschrift
aan de aansluitklemmen.
Zie daarvoor ook Afb. 8
u Controleer of de verbindingen goed vast-
zitten en de aansluitkabel geborgd is.
8.5

Instelling DIP-schakelaars

GEVAAR
Hoge spanningen.
Gevaar voor een dodelijke elektri-
u
sche schok.
u Controleer of er geen spanning aanwezig
is.
De elektriciteitsinstellingen van het laadsta-
tion worden met DIP-schakelaars geconfi-
gureerd.
Zie daarvoor ook Afb. 9
DIP-schakelaar boven/ON = 1
DIP-schakelaar beneden/OFF = 0
DIP-schakelaar fabrieksinstelling: 1100
AANWIJZING
Wijzigingen in de instellingen van de
DIP-schakelaars worden pas actief
nadat het laadstation opnieuw is op-
gestart.
AANWIJZING
De DIP-schakelaars 3 en 4 zijn in de
fabriek gedefinieerd. De schakelaars
3 en 4 moeten op positie 0 staan.
Schakelaar
1 2 3
Beschrijving 1 of 16 of
3 fa- 32 A
fabriek
sen per fa-
gedefi-
se
nieerd
16 A (1-fasig) 0 0
32 A (1-fasig) * 0 1
16 A (3-fasig) ** 1 0
32 A (3-fasig)
1 1
Instellingen DIP-schakelaars
Tab. 6:
* De laadstroom is bij een 22kW-variant in de
fabriek bij 1-fasig laden begrensd tot 20 A.
Zie "Laadstroombegrenzing deactiveren (op-
tie 2) op pagina 71". Bij een 11kW-variant
is de laadstroom in de fabriek al begrensd
tot 16 A per fase.
** Een in de fabriek op 11 kW geconfigureerde
Webasto Pure kan met de DIP-schakelaars
niet op 22 kW worden ingesteld.
NL
4 Ver-
mo-
gen
In de
0 0 3,7
kW
0 0 7,4
kW
0 0 11
kW
0 0 22
kW
69
