Cou- Description
leurs
des af-
fi-
chage
s DEL
Violet Limitation de courant de charge activée
(20 A pour chargement monophasé)
Bleu Limitation de courant de charge désac-
clair tivée
Blanc Mode de programmation

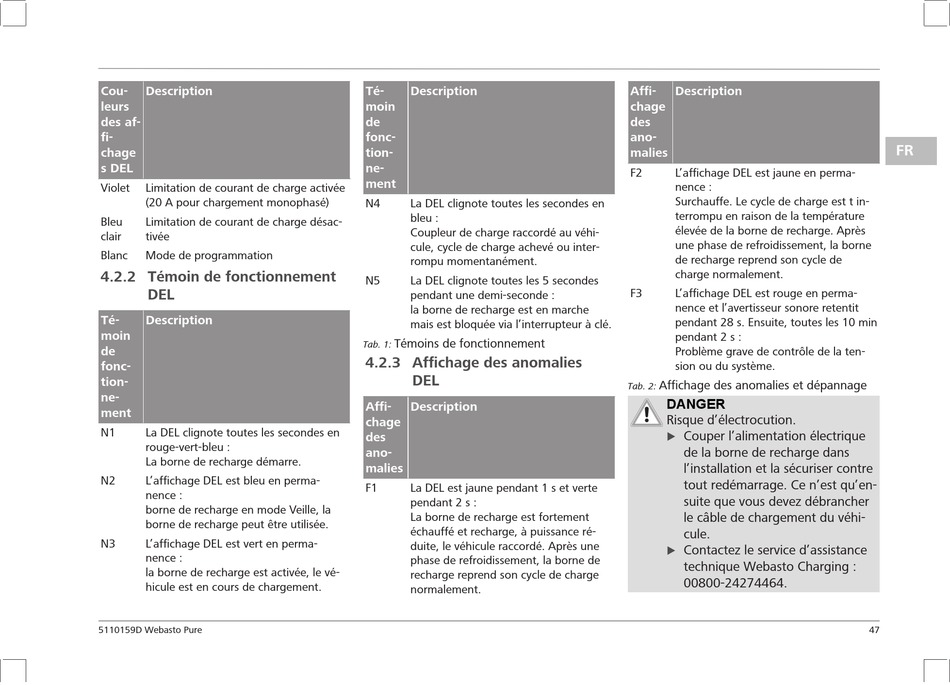

4.2.2 Témoin de fonctionnement
DEL
Té- Description
moin
de
fonc-
tion-
ne-
ment
N1 La DEL clignote toutes les secondes en
rouge-vert-bleu :
La borne de recharge démarre.
N2 L'affichage DEL est bleu en perma-
nence :
borne de recharge en mode Veille, la
borne de recharge peut être utilisée.
N3 L'affichage DEL est vert en perma-
nence :
la borne de recharge est activée, le vé-
hicule est en cours de chargement.
5110159D Webasto Pure
Té- Description
moin
de
fonc-
tion-
ne-
ment
N4 La DEL clignote toutes les secondes en
bleu :
Coupleur de charge raccordé au véhi-
cule, cycle de charge achevé ou inter-
rompu momentanément.
N5 La DEL clignote toutes les 5 secondes
pendant une demi-seconde :
la borne de recharge est en marche
mais est bloquée via l'interrupteur à clé.
Témoins de fonctionnement
Tab. 1:
4.2.3 Affichage des anomalies
DEL
Affi- Description
chage
des
ano-
malies
F1 La DEL est jaune pendant 1 s et verte
pendant 2 s :
La borne de recharge est fortement
échauffé et recharge, à puissance ré-
duite, le véhicule raccordé. Après une
phase de refroidissement, la borne de
recharge reprend son cycle de charge
normalement.
Affi- Description
chage
des
ano-
malies
F2 L'affichage DEL est jaune en perma-
nence :
Surchauffe. Le cycle de charge est t in-
terrompu en raison de la température
élevée de la borne de recharge. Après
une phase de refroidissement, la borne
de recharge reprend son cycle de
charge normalement.
F3 L'affichage DEL est rouge en perma-
nence et l'avertisseur sonore retentit
pendant 28 s. Ensuite, toutes les 10 min
pendant 2 s :
Problème grave de contrôle de la ten-
sion ou du système.
Affichage des anomalies et dépannage
Tab. 2:
DANGER
Risque d'électrocution.
Couper l'alimentation électrique
u
de la borne de recharge dans
l'installation et la sécuriser contre
tout redémarrage. Ce n'est qu'en-
suite que vous devez débrancher
le câble de chargement du véhi-
cule.
Contactez le service d'assistance
u
technique Webasto Charging :
00800-24274464.
