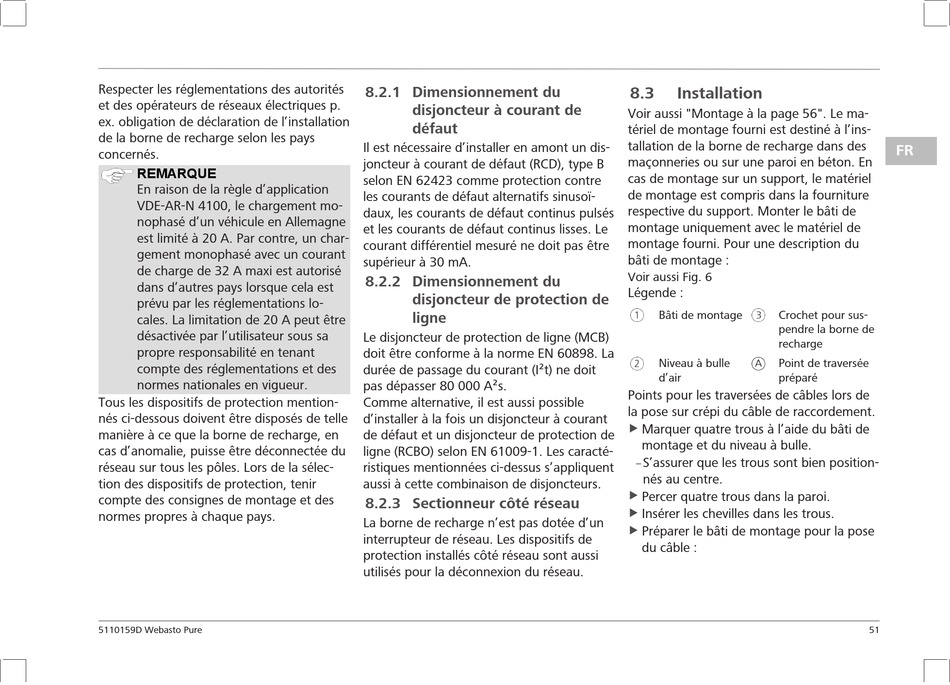

Respecter les réglementations des autorités
et des opérateurs de réseaux électriques p.
ex. obligation de déclaration de l'installation
de la borne de recharge selon les pays
concernés.
REMARQUE
En raison de la règle d'application
VDE-AR-N 4100, le chargement mo-
nophasé d'un véhicule en Allemagne
est limité à 20 A. Par contre, un char-
gement monophasé avec un courant
de charge de 32 A maxi est autorisé
dans d'autres pays lorsque cela est
prévu par les réglementations lo-
cales. La limitation de 20 A peut être
désactivée par l'utilisateur sous sa
propre responsabilité en tenant
compte des réglementations et des
normes nationales en vigueur.
Tous les dispositifs de protection mention-
nés ci-dessous doivent être disposés de telle
manière à ce que la borne de recharge, en
cas d'anomalie, puisse être déconnectée du
réseau sur tous les pôles. Lors de la sélec-
tion des dispositifs de protection, tenir
compte des consignes de montage et des
normes propres à chaque pays.
5110159D Webasto Pure
8.2.1 Dimensionnement du
disjoncteur à courant de
défaut
Il est nécessaire d'installer en amont un dis-
joncteur à courant de défaut (RCD), type B
selon EN 62423 comme protection contre
les courants de défaut alternatifs sinusoï-
daux, les courants de défaut continus pulsés
et les courants de défaut continus lisses. Le
courant différentiel mesuré ne doit pas être
supérieur à 30 mA.
8.2.2 Dimensionnement du
disjoncteur de protection de
ligne
Le disjoncteur de protection de ligne (MCB)
doit être conforme à la norme EN 60898. La
durée de passage du courant (I²t) ne doit
pas dépasser 80 000 A²s.
Comme alternative, il est aussi possible
d'installer à la fois un disjoncteur à courant
de défaut et un disjoncteur de protection de
ligne (RCBO) selon EN 61009-1. Les caracté-
ristiques mentionnées ci-dessus s'appliquent
aussi à cette combinaison de disjoncteurs.
8.2.3 Sectionneur côté réseau
La borne de recharge n'est pas dotée d'un
interrupteur de réseau. Les dispositifs de
protection installés côté réseau sont aussi
utilisés pour la déconnexion du réseau.
8.3

Installation

Voir aussi "Montage à la page 56". Le ma-
tériel de montage fourni est destiné à l'ins-
tallation de la borne de recharge dans des
maçonneries ou sur une paroi en béton. En
cas de montage sur un support, le matériel
de montage est compris dans la fourniture
respective du support. Monter le bâti de
montage uniquement avec le matériel de
montage fourni. Pour une description du
bâti de montage :
Voir aussi Fig. 6
Légende :
Bâti de montage Crochet pour sus-
pendre la borne de
recharge
Niveau à bulle Point de traversée
d'air préparé
Points pour les traversées de câbles lors de
la pose sur crépi du câble de raccordement.
u Marquer quatre trous à l'aide du bâti de
montage et du niveau à bulle.
S'assurer que les trous sont bien position-
–
nés au centre.
u Percer quatre trous dans la paroi.
u Insérer les chevilles dans les trous.
u Préparer le bâti de montage pour la pose
du câble :
