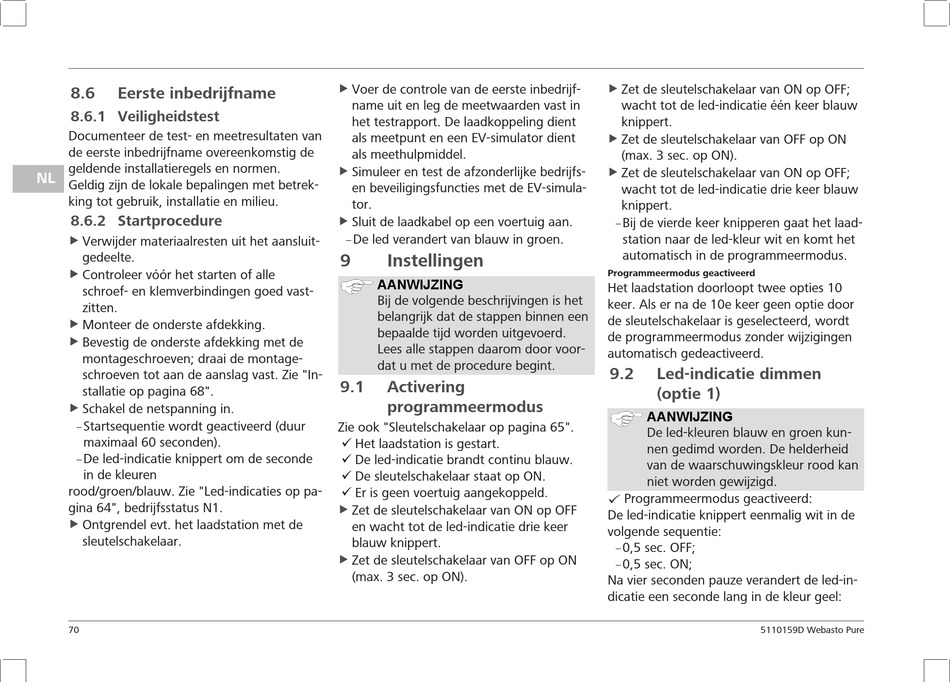

8.6

Eerste inbedrijfname

8.6.1 Veiligheidstest
Documenteer de test- en meetresultaten van
de eerste inbedrijfname overeenkomstig de
geldende installatieregels en normen.
NL
Geldig zijn de lokale bepalingen met betrek-
king tot gebruik, installatie en milieu.

8.6.2 Startprocedure

Verwijder materiaalresten uit het aansluit-
u
gedeelte.
u Controleer vóór het starten of alle
schroef- en klemverbindingen goed vast-
zitten.
u Monteer de onderste afdekking.
Bevestig de onderste afdekking met de
u
montageschroeven; draai de montage-
schroeven tot aan de aanslag vast. Zie "In-
stallatie op pagina 68".
u Schakel de netspanning in.
Startsequentie wordt geactiveerd (duur
–
maximaal 60 seconden).
De led-indicatie knippert om de seconde
–
in de kleuren
rood/groen/blauw. Zie "Led-indicaties op pa-
gina 64", bedrijfsstatus N1.
u Ontgrendel evt. het laadstation met de
sleutelschakelaar.
70
Voer de controle van de eerste inbedrijf-
u
name uit en leg de meetwaarden vast in
het testrapport. De laadkoppeling dient
als meetpunt en een EV-simulator dient
als meethulpmiddel.
u Simuleer en test de afzonderlijke bedrijfs-
en beveiligingsfuncties met de EV-simula-
tor.
u Sluit de laadkabel op een voertuig aan.
De led verandert van blauw in groen.
–
9

Instellingen

AANWIJZING
Bij de volgende beschrijvingen is het
belangrijk dat de stappen binnen een
bepaalde tijd worden uitgevoerd.
Lees alle stappen daarom door voor-
dat u met de procedure begint.
9.1 Activering
programmeermodus
Zie ook "Sleutelschakelaar op pagina 65".
ü Het laadstation is gestart.
ü De led-indicatie brandt continu blauw.
ü De sleutelschakelaar staat op ON.
ü Er is geen voertuig aangekoppeld.
u Zet de sleutelschakelaar van ON op OFF
en wacht tot de led-indicatie drie keer
blauw knippert.
u Zet de sleutelschakelaar van OFF op ON
(max. 3 sec. op ON).
Zet de sleutelschakelaar van ON op OFF;
u
wacht tot de led-indicatie één keer blauw
knippert.
Zet de sleutelschakelaar van OFF op ON
u
(max. 3 sec. op ON).
u Zet de sleutelschakelaar van ON op OFF;
wacht tot de led-indicatie drie keer blauw
knippert.
Bij de vierde keer knipperen gaat het laad-
–
station naar de led-kleur wit en komt het
automatisch in de programmeermodus.
Programmeermodus geactiveerd
Het laadstation doorloopt twee opties 10
keer. Als er na de 10e keer geen optie door
de sleutelschakelaar is geselecteerd, wordt
de programmeermodus zonder wijzigingen
automatisch gedeactiveerd.
9.2 Led-indicatie dimmen
(optie 1)
AANWIJZING
De led-kleuren blauw en groen kun-
nen gedimd worden. De helderheid
van de waarschuwingskleur rood kan
niet worden gewijzigd.
Programmeermodus geactiveerd:
De led-indicatie knippert eenmalig wit in de
volgende sequentie:
0,5 sec. OFF;
–
0,5 sec. ON;
–
Na vier seconden pauze verandert de led-in-
dicatie een seconde lang in de kleur geel:
