Vorbereitung - Abgasanlage

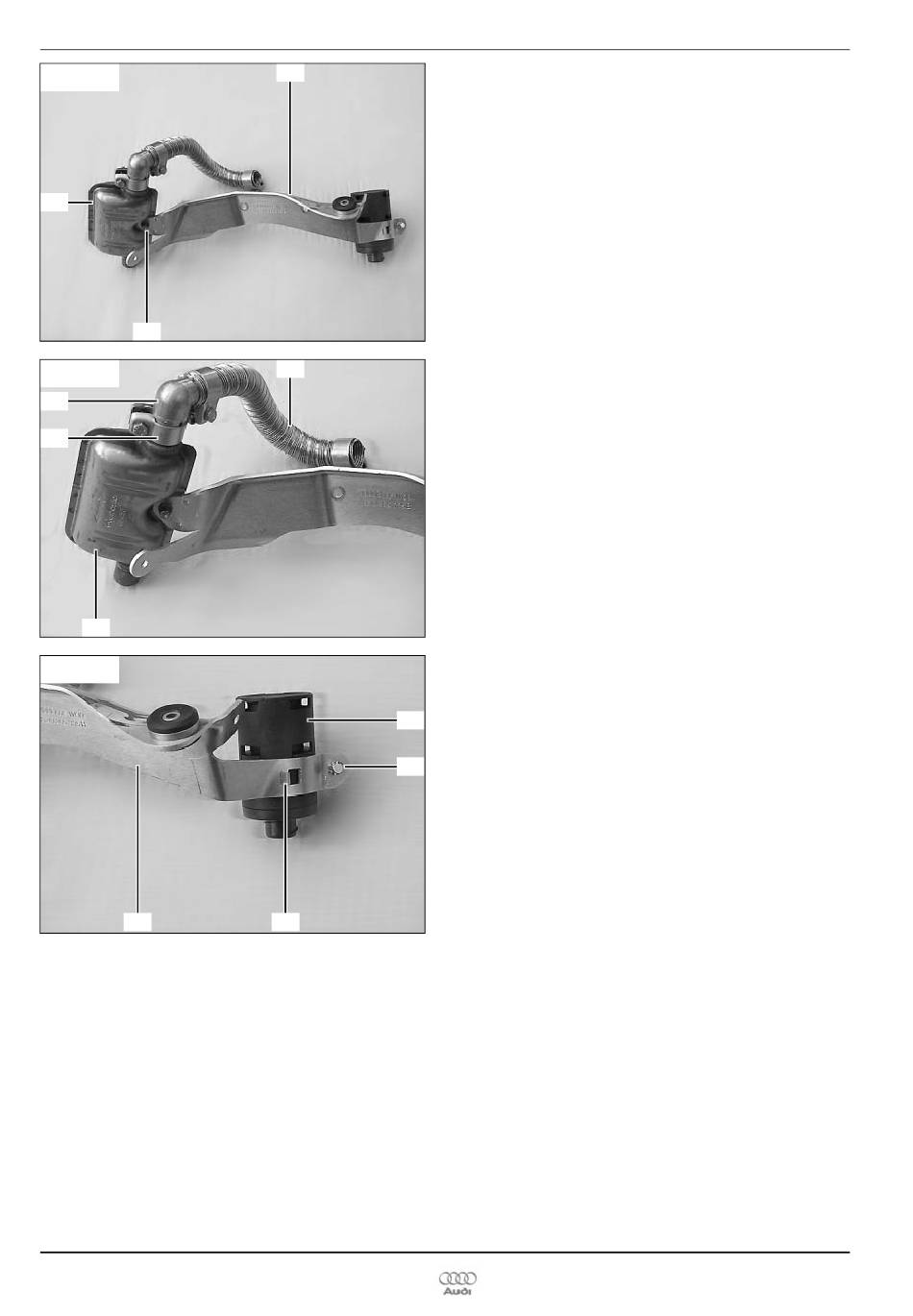

Abb. 04
13
A
Abb. 05
63
12
13
Abb. 06
64
Einbauanleitung
Original Standheizung
Audi A2
Montage - Halter (Abb. 04)
64
Montage - Abgasleitung (Abb. 05)
10
Montage - Luftansaugschalldämpfer
(Abb. 06)
15
62
65
- Halter 64 am Abgasschalldämpfer 13 mit Mutter M6
81 an eingepresster Schraube -A- gemäß Abb. be-
festigen.
- Abgasleitung 10 nach Skizze 5 ablängen.
- Abgaswinkel 63 an Abgasschalldämpfer 13 mit
Schlauchklemme 12 gemäß Abb. befestigen.
- Abgasleitung 240mm lang an Abgaswinkel 63 mit
Schlauchklemme 12 befestigen.
- Abgasleitung 10 gemäß Abb. formen.
- Haltebügel 65 in Halter 64 einhängen.
- Haltebügel 65 um Luftansaugschalldämpfer 15 füh-
ren.
- Haltebügel 65 mit Schraube M4x30 62 und Zahn-
scheibe 66 befestigen.
Seite 12
