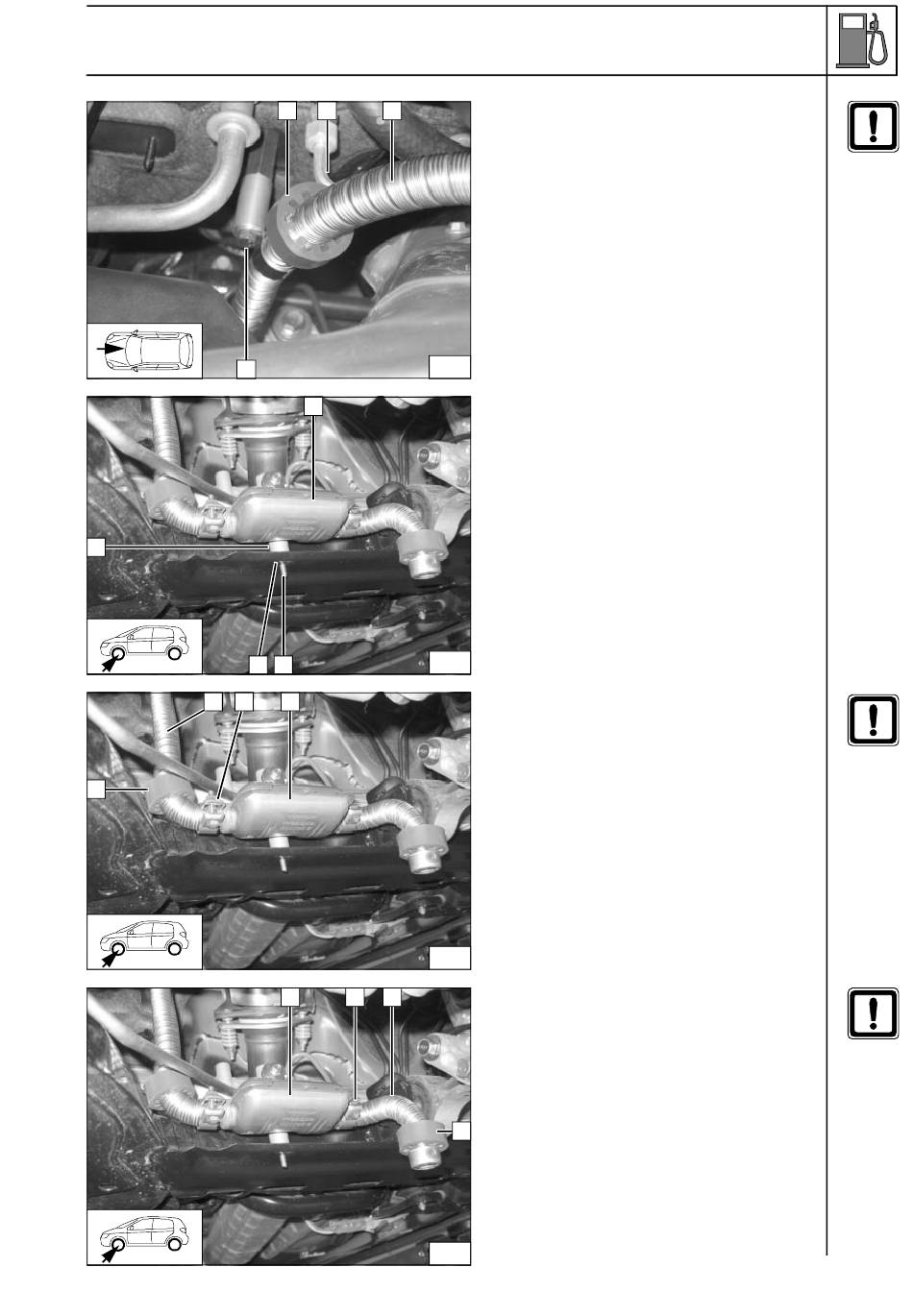

Abgasanlage
Abgasleitung ausrichten. Profilgummi rt an
Klimaleitung positionieren. Schraube an Po-
sition 4 festziehen!
3 Vormontierte Abgasleitung
1 Profilgummi rt
2 Klimaleitung
4 Schraube M6x60
1 Abgasschalldämpfer
2 Schraube M6x50 , Karosseriescheibe (von
oben)
4 Distanzhülse 30mm
3 Vorhandene Gewindebohrung
Profilgummi rt an Lenkungsleitung positionie-
ren.
1 Vormontierte Abgasleitung
3 Abgasschalldämpfer
2 Schlauchklemme
4 Profilgummi rt
Profilgummi rt auf Abgasendstück aufschie-
ben und gem. Bild positionieren.
Auf ausreichenden Abstand zu benachbarten
Bauteilen achten, gegebenenfalls korrigie-
ren!
1 Abgasschalldämpfer
3 Abgasendstück
4
2 Schlauchklemme
4 Profilgummi rt
Mazda 6
Abgaslei-
tung aus-
richten
Schall-
dämpfer
montieren
Abgaslei-
tung mon-
tieren
Abgasend-
stück mon-
tieren
23
