Funktionsprinzip
OptiSelect Pro GM04-CF
Rev. 00 03/20
Hochspannungserzeugung
Die Pistolensteuerung liefert eine hochfrequente Niederspannung von
ca. 10 V eff. Diese wird durch das Pistolenkabel (1) der
Hochspannungskaskade (2) im Schaft der Pistole zugeführt.
In der Hochspannungskaskade (2) wird die Niederspannung in einem
ersten Schritt (c) hochtransformiert. Diese primäre Hochspannung wird im
zweiten Schritt (d) in der eigentlichen Hochspannungskaskade
gleichgerichtet und stufenweise vervielfacht, bis sie am Ende die
erforderliche Hochspannung aufweist (ca. 110 kV). Die Hochspannung
wird nun im Zerstäuber zur Elektrode (E) geführt.
Schaltung
Im Pistolenkabel werden neben der für die Erzeugung der Hochspannung
nötigen modulierten Niederspannung auch Signalleitungen geführt. Diese
sind einerseits für das Auslösen (Triggern) der Pistole, andererseits für
die Fernbedienung einiger wichtiger Funktionen des Steuergerätes über
die Pistole verantwortlich.
Die Pistole wird über einen berührungslosen Schalter (3) ausgelöst,
welcher durch einen Magneten (4) im Pistolenabzug (5) betätigt wird. Die
Pistolensteuerung schaltet die modulierte Niederspannung, die
Pulverförderung und die Spülluft ein.

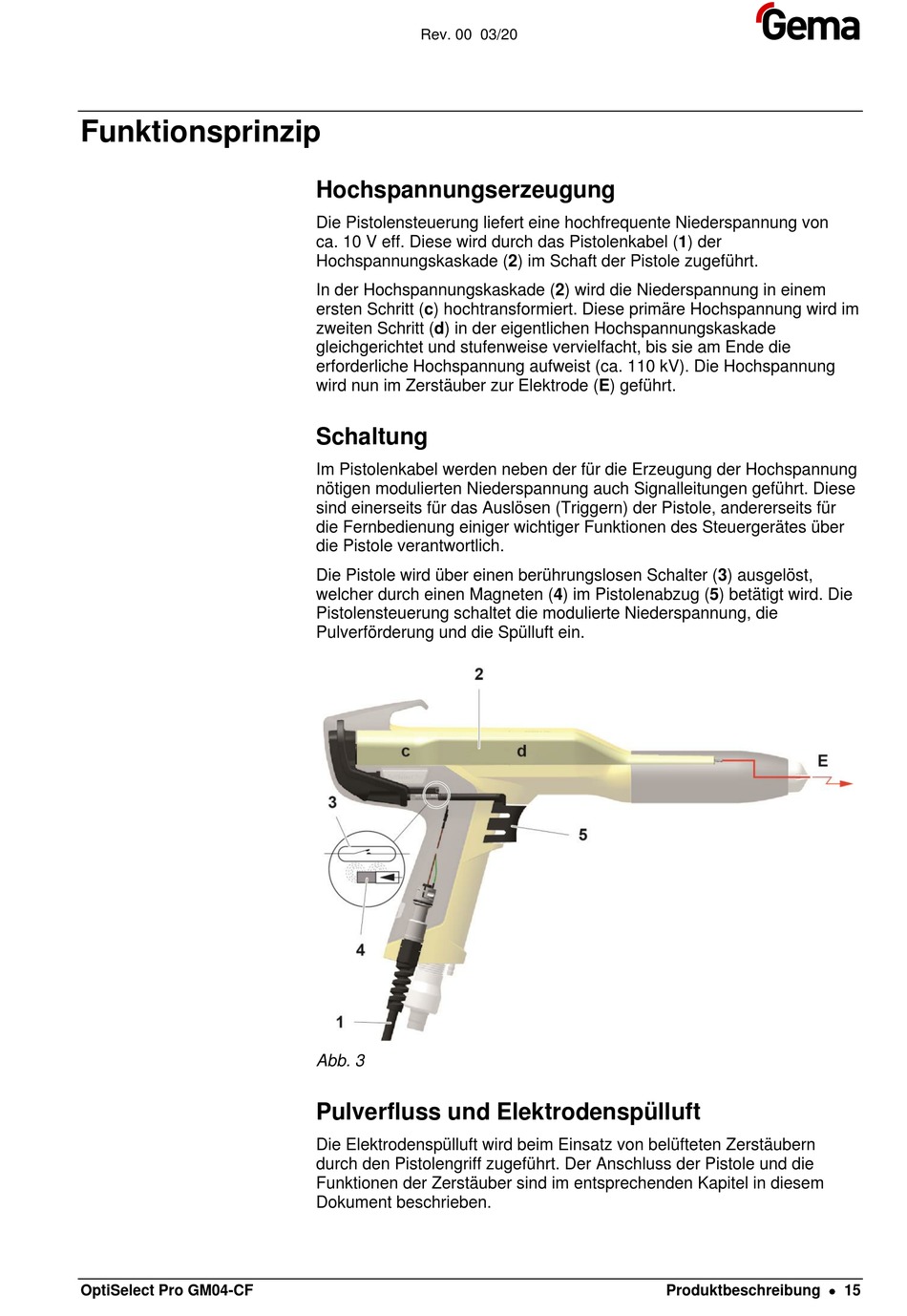

Abb. 3
Pulverfluss und Elektrodenspülluft
Die Elektrodenspülluft wird beim Einsatz von belüfteten Zerstäubern
durch den Pistolengriff zugeführt. Der Anschluss der Pistole und die
Funktionen der Zerstäuber sind im entsprechenden Kapitel in diesem
Dokument beschrieben.
Produktbeschreibung 15
