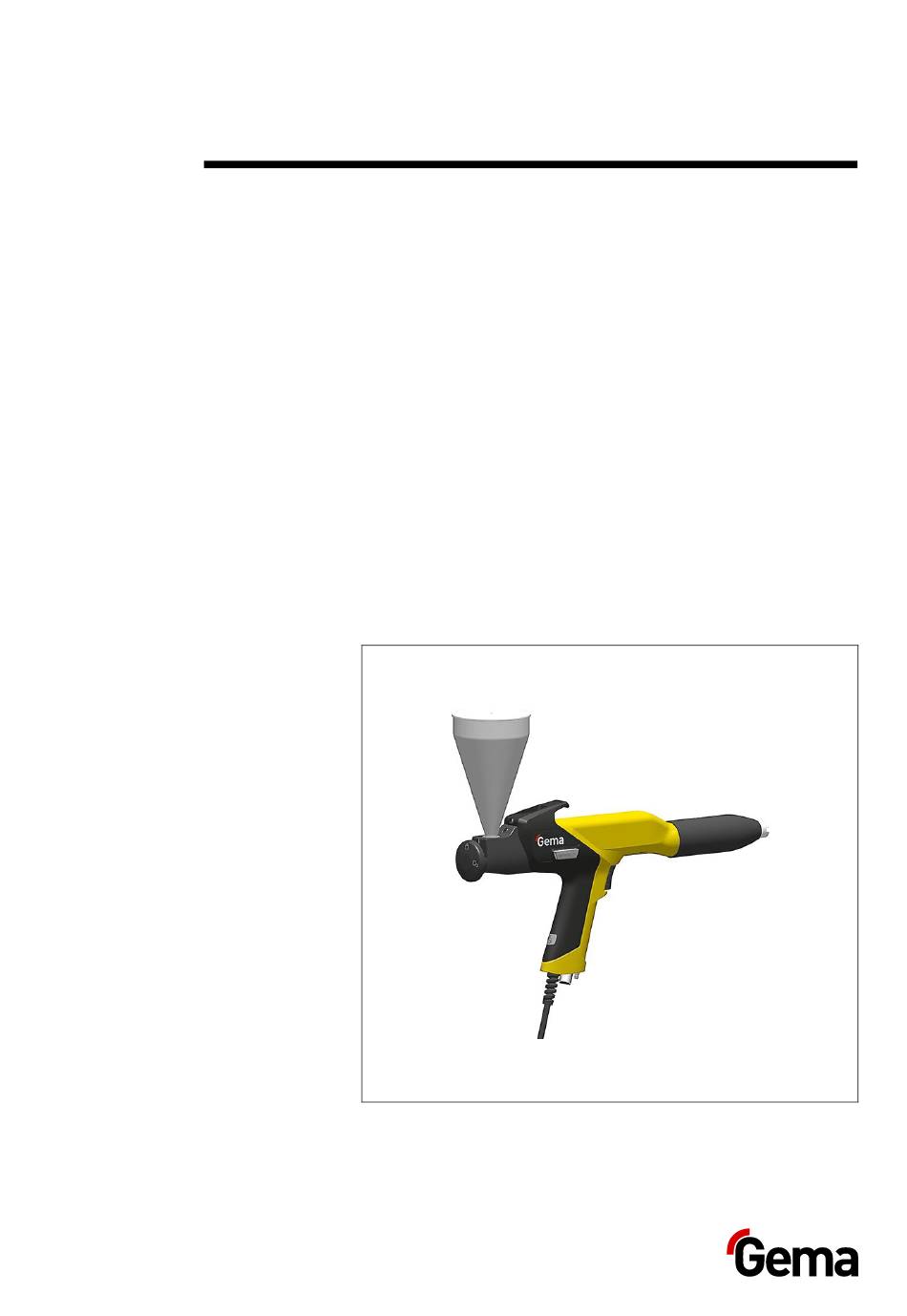

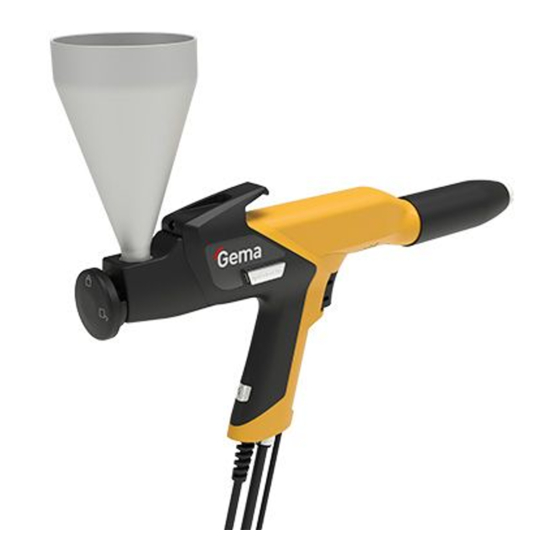

- Seite 1 Rev. 00 1017 572 Betriebsanleitung und Ersatzteilliste Handpistole OptiSelect Pro GM04-CF Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Fliessbecher mit Deckel ................17 Reproduzierbare Beschichtungsparameter ..........17 Schneller Farbwechsel ................17 Anschluss für SuperCorona-Ring ............17 Montage / Anschluss Anschliessen der Pistole ..................19 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. 21 Rahmenbedingungen ................21 Erstinbetriebsetzung ..................... 22 Inhaltsverzeichnis 3 OptiSelect Pro GM04-CF... - Seite 4 Anforderungen an das ausführende Personal ........37 Entsorgungsvorschriften ................37 Materialien ....................37 Ersatzteilliste Bestellen von Ersatzteilen ..................39 OptiSelect Pro GM04-CF – Ersatzteilliste ............40 SuperCorona ......................42 Zubehör ........................ 43 Flachstrahldüsen – Übersicht (Verschleissteile) ........43 Rundstrahldüsen – Übersicht (Verschleissteile) ........44 Pistolenverlängerungen ................
-
Seite 5: Über Diese Anleitung
Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit OptiSelect Pro GM04-CF benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen. -
Seite 6: Aufbau Der Sicherheitshinweise
► Vermeiden der Gefahr Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Elektrode geleitet." 6 Über diese Anleitung OptiSelect Pro GM04-CF... -
Seite 7: Sicherheit
Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen... -
Seite 8: Produktspezifische Sicherheitshinweise
Die bauseitigen Installationen müssen gemäss den örtlichen Vorschriften ausgeführt werden. – Es muss darauf geachtet werden, dass sämtliche Komponenten der Anlage gemäss den örtlichen Vorschriften geerdet sind. Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. 8 Sicherheit OptiSelect Pro GM04-CF... -
Seite 9: Produktbeschreibung
über die Gefahren unterrichtet sind. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäss. Für hieraus resultierende Schäden haftet der Hersteller nicht, das Risiko hierfür trägt allein der Benutzer! Produktbeschreibung 9 OptiSelect Pro GM04-CF... -
Seite 10: Vernünftigerweise Vorhersehbare Fehlanwendung
Verwendung von Email-Pulver – Falsch eingestellte Werte der Pulverförderung – Falsch eingestellte Werte der Elektrodenspülluft – Verwendung von feuchtem Pulver Technische Daten Elektrische Daten OptiSelect Pro GM04-CF Nenneingangsspannung eff. 10 V Frequenz 18 kHz (average) Nennausgangsspannung 110 kV negativ Polarität (optional positiv) Max. -
Seite 11: Aufbau
Rev. 00 03/20 Aufbau Gesamtansicht Abb. 2: Zerstäubersystem Pistolenkabel Überwurfmutter Zusatzluft-Anschluss Schaft 10 Injektor Heckteil mit Haken 11 Drehknopf Becher 12 Pistolenabzug SuperCorona-Anschluss 13 Förderluft-Anschluss Pistolengriff Produktbeschreibung 11 OptiSelect Pro GM04-CF... -
Seite 12: Lieferumfang
– Handpistole mit Pistolenkabel (6 m), Polarität negativ – Becher 300 ml mit Deckel – Flachstrahldüse NF20, komplett (inkl. Elektrodenhalter) – Kabelbinder mit Klettverschluss – Reinigungsbürste für Pistole – Multispray-Adapter – Ersatzteile-Set – Betriebsanleitung 12 Produktbeschreibung OptiSelect Pro GM04-CF... -
Seite 13: Verfügbares Zubehör
Rev. 00 03/20 Verfügbares Zubehör** – SuperCorona-Ring – Flachstrahldüsen – Rundstrahldüsen – Pistolenverlängerungen 150 und 300 mm – Becher 600 ml – Handschuhe, antistatisch **für nähere Informationen siehe Ersatzteilliste Produktbeschreibung 13 OptiSelect Pro GM04-CF... -
Seite 14: Supercorona-Ring
Umbau sehr wartungs- und reparaturfreundlich. Montage der SuperCorona Vor der Befestigung des SuperCorona-Rings muss sichergestellt werden, dass der Anschluss und die Steckverbindung fett- und pulverfrei sind, da sonst die leitende Verbindung nicht hergestellt werden kann. 14 Produktbeschreibung OptiSelect Pro GM04-CF... -
Seite 15: Funktionsprinzip
Abb. 3 Pulverfluss und Elektrodenspülluft Die Elektrodenspülluft wird beim Einsatz von belüfteten Zerstäubern durch den Pistolengriff zugeführt. Der Anschluss der Pistole und die Funktionen der Zerstäuber sind im entsprechenden Kapitel in diesem Dokument beschrieben. Produktbeschreibung 15 OptiSelect Pro GM04-CF... -
Seite 16: Flachstrahldüse Mit Belüfteter Mittelelektrode
Pistolenkaskade erzeugt, wird zur Mittelelektrode geleitet. Abb. 5 Da sich auf der Prallplatte Pulver ansammeln kann, muss diese mit Luft gespült werden. Die Elektrodenspülluft (S) kann je nach Pistolentyp an der Pistolensteuerung eingestellt werden (siehe entsprechende Betriebsanleitung). 16 Produktbeschreibung OptiSelect Pro GM04-CF... -
Seite 17: Typische Eigenschaften - Charakteristika Der Funktionen
Injektormodul präzise kontrolliert und gesteuert. Schneller Farbwechsel Dank werkzeugloser Zerlegbarkeit und voller Einsicht zu den pulverführenden Bauteilen kann ein qualitativ hochwertiger Farbwechsel schnell ausgeführt werden. Anschluss für SuperCorona-Ring – Schnelles und einfaches Anschliessen und Lösen vom SuperCorona-Ring Produktbeschreibung 17 OptiSelect Pro GM04-CF... - Seite 18 Rev. 00 03/20 18 Produktbeschreibung OptiSelect Pro GM04-CF...
-
Seite 19: Montage / Anschluss
Klettverschlüssen binden Pistolenkabel mit dem Stecker an der Rückseite des Steuergerätes an die Buchse 2.3 anschliessen Beiliegende Mutter mit Verschlusskappe (4) auf den Fluidluftanschluss und Verschlusskupplung (5) auf den Elektrodenspülluft-Anschluss verschrauben Montage / Anschluss 19 OptiSelect Pro GM04-CF... - Seite 20 Rev. 00 03/20 Abb. 6 Pistolensteuerung Wartungseinheit Pistole Mutter mit Verschlusskappe Verschlusskupplung 20 Montage / Anschluss OptiSelect Pro GM04-CF...
-
Seite 21: Inbetriebnahme
Bei der Inbetriebnahme der Pistole müssen folgende Rahmenbedingungen, welche einen Einfluss auf die Beschichtungsresultate haben, beachtet werden: – Pistole richtig angeschlossen – Pistolensteuerung richtig angeschlossen – entsprechende Strom- und Druckluftversorgung vorhanden – Pulveraufbereitung und Pulverqualität in Ordnung Inbetriebnahme 21 OptiSelect Pro GM04-CF... -
Seite 22: Erstinbetriebsetzung
Bei eventuellen Fehlern siehe die Fehlersuchanleitung oder die Betriebsanleitung der Pistolensteuerung! Abb. 7 Das weitere Vorgehen zur Inbetriebnahme der Pistole ist in der Betriebsanleitung der Pistolensteuerung OptiStar CGxx (Kapitel "Erstinbetriebsetzung" und "Inbetriebnahme") ausführlich beschrieben! 22 Inbetriebnahme OptiSelect Pro GM04-CF... -
Seite 23: Bedienung / Betrieb
Als Grundwert empfiehlt sich ein Pulveranteil von 50% und eine Gesamtluftmenge von 2,5 Nm³/h. – Bei Eingabe von Werten, die die Pistolensteuerung nicht umsetzen kann, wird der Bediener durch Blinken der entsprechenden Anzeige und vorübergehender Fehlermeldung darauf aufmerksam gemacht! Bedienung / Betrieb 23 OptiSelect Pro GM04-CF... - Seite 24 Um die höchste Effizienz zu erzielen, empfehlen wir, wenn möglich, zu hohe Pulvermengen zu vermeiden! Nachrieseln des Pulvers im Becher kontrollieren Pistole in die Kabine richten und einschalten und Pulverausstoss visuell prüfen 24 Bedienung / Betrieb OptiSelect Pro GM04-CF...
-
Seite 25: Elektrodenspülluft
Voraussetzung für diese Funktion ist, dass der entsprechende Systemparameter in der Pistolensteuerung bereits richtig gesetzt wurde. ACHTUNG Eine falsche Parametrierung führt zu verschiedenen Fehlfunktionen! ► Mehr dazu siehe in der Betriebsanleitung der entsprechenden Pistolensteuerung! Bedienung / Betrieb 25 OptiSelect Pro GM04-CF... - Seite 26 Rev. 00 03/20 26 Bedienung / Betrieb OptiSelect Pro GM04-CF...
-
Seite 27: Ausserbetriebnahme / Lagerung
Aus Sicherheitsgründen ist das Produkt horizontal zu lagern. Lagerdauer Die Lagerdauer ist unter Einhaltung der physikalischen Bedingung unbegrenzt. Raumbedarf Der Raumbedarf entspricht der Grösse des Produkts. Beim Abstand zu Nachbargeräten bestehen keine besonderen Anforderungen. Ausserbetriebnahme / Lagerung 27 OptiSelect Pro GM04-CF... -
Seite 28: Physikalische Bedingungen
Die Lagerung muss innerhalb von trockenen Gebäuden und bei einer Temperatur zwischen +5 und +50 °C erfolgen. Nicht der direkten Sonneneinstrahlung aussetzen! Wartung während der Lagerung Wartungsplan Es ist kein Wartungsplan notwendig. Wartungsarbeiten Bei längerer Lagerung periodische Sichtkontrolle. 28 Ausserbetriebnahme / Lagerung OptiSelect Pro GM04-CF... -
Seite 29: Wartung / Instandsetzung
Lebensdauer des Produkts und sorgen für eine länger gleichbleibende Beschichtungsqualität! – Die bei der Wartung auszutauschenden Teile sind als Ersatzteile erhältlich. Diese Teile sind in der entsprechenden Ersatzteilliste zu finden! Wartung / Instandsetzung 29 OptiSelect Pro GM04-CF... -
Seite 30: Reinigung Der Pistole
Becher reinigen Pistole wieder komplettieren und anschliessen Reinigung der Zerstäuber Täglich oder nach jeder Schicht: Zerstäuber aussen und innen mit Druckluft abblasen. Niemals die Teile in Lösungsmittel einlegen! Zerstäuber auf deren Sitz kontrollieren. 30 Wartung / Instandsetzung OptiSelect Pro GM04-CF... -
Seite 31: Teile Austauschen
Elektrodenhalter auszutauschen Teile austauschen Ausser dem Austauschen eventuell defekter Teile sind kaum Eingriffe notwendig. Das Austauschen der Kaskade und die Reparatur des Pistolenkabelanschlusses darf nur von einer autorisierten Gema- Servicestelle vorgenommen werden. – Fragen Sie Ihre Gema-Vertretung! Zerlegung der Pistole... - Seite 32 Rev. 00 03/20 Zerlegungsvorgang 32 Wartung / Instandsetzung OptiSelect Pro GM04-CF...
-
Seite 33: Verschleisslehre Zur Kontrolle Der Abnützung In Der Fangdüse
Die Abnützung hängt von der Nutzungsintensität der Pistole ab und sollte dementsprechend regelmässig geprüft werden. Mit dem Multiwerkzeug (Bestell-Nr. 1020 180) kann der Zustand der Fangdüse, in montiertem oder unmontiertem Zustand, wie folgt geprüft werden: Abb. 9: Multiwerkzeug = 100% Wartung / Instandsetzung 33 OptiSelect Pro GM04-CF... - Seite 34 Rev. 00 03/20 < 50% ert oder noch weniger sinken. – Verschlissene Fangdüse auswechseln (siehe dazu "Ersatzteilliste") 34 Wartung / Instandsetzung OptiSelect Pro GM04-CF...
-
Seite 35: Störungsbehebung
Entsprechendes Teil reinigen verstopft Becher nicht vollständig Becher anziehen angezogen Druckventil im Steuergerät Ersetzen defekt Magnetventil im Steuergerät Ersetzen defekt Keine Förderluft: – Motordrossel defekt Lokale Gema-Vertretung – kontaktieren Magnetventil defekt Frontplatte defekt Lokale Gema-Vertretung kontaktieren Störungsbehebung 35 OptiSelect Pro GM04-CF... - Seite 36 Pulver rieselt im Becher nicht nach: – – Drehknopf nicht in der Drehknopf in die richtige richtigen Position Position drehen – – Pulver mit Pulverlieferanten / Lokale ungenügenden Gema-Vertretung Rieseleigenschaften kontaktieren 36 Störungsbehebung OptiSelect Pro GM04-CF...
-
Seite 37: Entsorgung
Einleitung Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen. - Seite 38 Rev. 00 03/20 38 Entsorgung OptiSelect Pro GM04-CF...
-
Seite 39: Ersatzteilliste
Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Garantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden! Ersatzteilliste 39 OptiSelect Pro GM04-CF... -
Seite 40: Optiselect Pro Gm04-Cf - Ersatzteilliste
Flachstrahlmundstück, Bürste und Teile-Set, Becher 300 ml, mit: Pistolenkabel 6 m, Polarität negativ (–) 1019 701 Pistolenkabel 6 m, Polarität positiv (+) 1019 702 Handpistolen-Schaft OptiSelect Pro GM04-CF (inkl. Kaskade) mit: Pistolenkabel 6 m, Polarität negativ (–) 1019 691 Pistolenkabel 6 m, Polarität positiv (+) 1019 692 Pistolenschaft –... - Seite 41 O-Ring – Ø 10x2 mm (1x) 1019 668# O-Ring – Ø 11x2 mm (1x) 1019 669# MultiSpray-Adapter (1x) 1003 634# Kabelbride (8x) 303 070 * Bitte Länge angeben # Verschleissteil Abb. 10: OptiSelect Pro GM04-CF – Ersatzteile Ersatzteilliste 41 OptiSelect Pro GM04-CF...
-
Seite 42: Supercorona
Rev. 00 03/20 SuperCorona SuperCorona PC.. 1018 291# # Verschleissteil Abb. 11 42 Ersatzteilliste OptiSelect Pro GM04-CF... -
Seite 43: Zubehör
1007 683 (Vertiefungen); NF22 gezielte 1008 140 Beschichtung NF22 1008 145 NF40 Profile/grosse Flachteile 1018 166 NF40* 1018 165 NF24 1008 326 grosse Oberflächen 1008 142 NF24* 1008 147 * nicht für Winkelmundstücke geeignet Ersatzteilliste 43 OptiSelect Pro GM04-CF... -
Seite 44: Rundstrahldüsen - Übersicht (Verschleissteile)
A + B Überwurfmutter Prallplatten Ø 16 mm Geeignet für NS04 331 341 grosse 1008 150 Oberflächen Ø 24 mm NS04 1008 152 331 333 1008 151 1007 229 Ø 32 mm 331 325 44 Ersatzteilliste OptiSelect Pro GM04-CF... -
Seite 45: Pistolenverlängerungen
Koppelung von mehr als zwei Verlängerungen ist nicht zulässig, da die auftretenden Hebelkräfte die Pistole beschädigen könnten. ► Die Verlängerungen (150 mm/300 mm) dürfen bei Bedarf zusätzlich NUR MIT EINER WEITEREN Verlängerung (150 mm/300 mm) gekoppelt werden. Ersatzteilliste 45 OptiSelect Pro GM04-CF... -
Seite 46: Düsen Für Verlängerungen - Übersicht (Verschleissteile)
1007 744 Vertiefungen NF26 1007 742 1007 740 Ø 16 mm Geeignet für NS09 331 341 grosse 1008 259 Oberflächen NS09 Ø 24 mm 1008 258 1008 257 331 333 Ø 32 mm 331 325 46 Ersatzteilliste OptiSelect Pro GM04-CF... -
Seite 47: Sonstiges Zubehör
Rev. 00 03/20 Sonstiges Zubehör Handschuhe, antistatisch (1 Paar) 800 254 Ersatzteilliste 47 OptiSelect Pro GM04-CF... - Seite 49 Ersatzteilliste ............ 39 Technische Daten ..........10 Grundlegende Sicherheitshinweise ....7 Über diese Anleitung ......... 5 Inbetriebnahme ..........21 Instandsetzung ..........29 Wartung ............29 Wartung während der Lagerung ...... 28 Lagerbedingungen ........... 27 Index 49 OptiSelect Pro GM04-CF...
