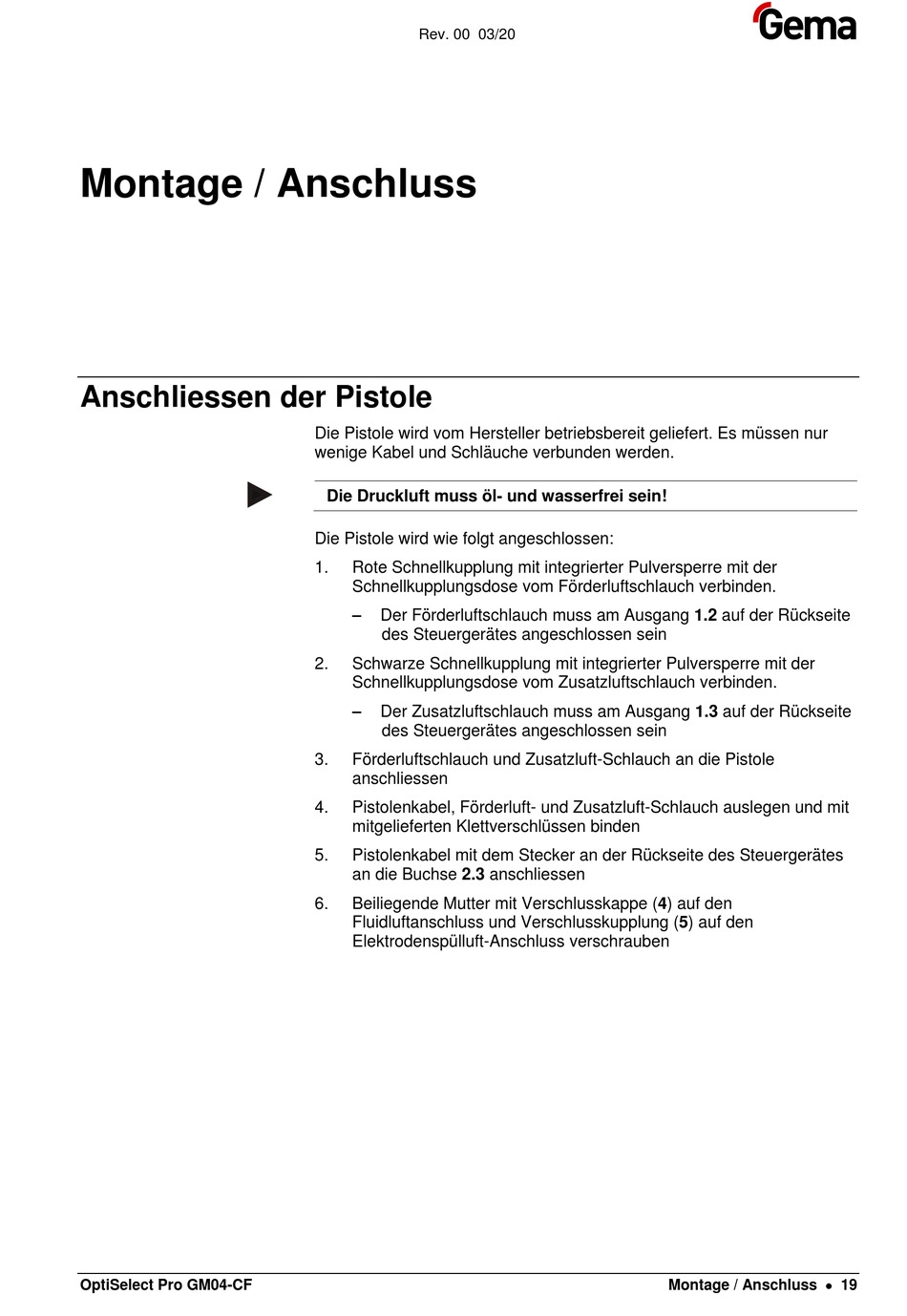

Montage / Anschluss
Anschliessen der Pistole
OptiSelect Pro GM04-CF
Rev. 00 03/20
Die Pistole wird vom Hersteller betriebsbereit geliefert. Es müssen nur
wenige Kabel und Schläuche verbunden werden.
Die Druckluft muss öl- und wasserfrei sein!
Die Pistole wird wie folgt angeschlossen:
1.
Rote Schnellkupplung mit integrierter Pulversperre mit der
Schnellkupplungsdose vom Förderluftschlauch verbinden.
–
Der Förderluftschlauch muss am Ausgang 1.2 auf der Rückseite
des Steuergerätes angeschlossen sein
2.
Schwarze Schnellkupplung mit integrierter Pulversperre mit der
Schnellkupplungsdose vom Zusatzluftschlauch verbinden.
–
Der Zusatzluftschlauch muss am Ausgang 1.3 auf der Rückseite
des Steuergerätes angeschlossen sein
3.
Förderluftschlauch und Zusatzluft-Schlauch an die Pistole
anschliessen
4.
Pistolenkabel, Förderluft- und Zusatzluft-Schlauch auslegen und mit
mitgelieferten Klettverschlüssen binden
5.
Pistolenkabel mit dem Stecker an der Rückseite des Steuergerätes
an die Buchse 2.3 anschliessen
6.
Beiliegende Mutter mit Verschlusskappe (4) auf den
Fluidluftanschluss und Verschlusskupplung (5) auf den
Elektrodenspülluft-Anschluss verschrauben
Montage / Anschluss 19
