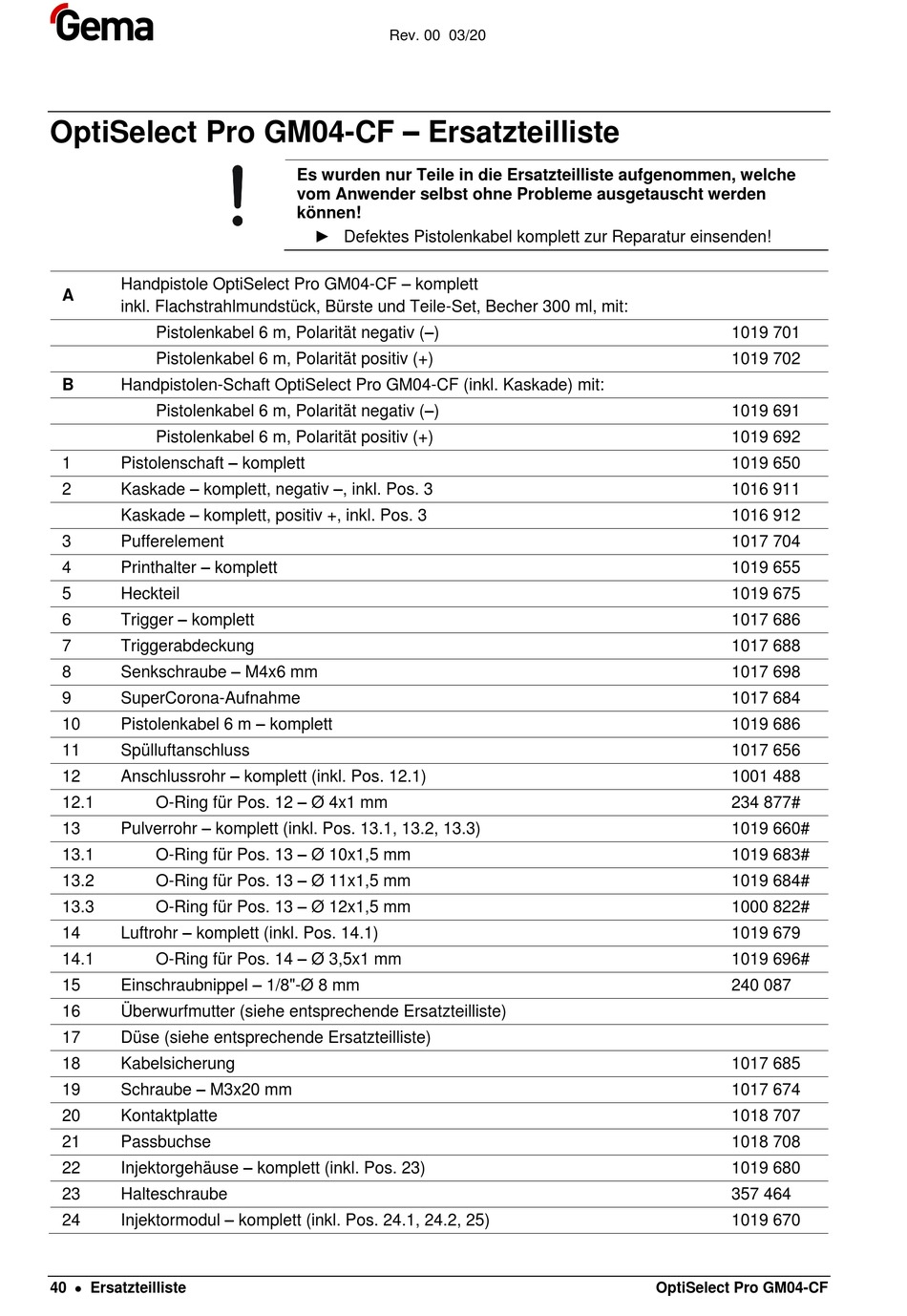

OptiSelect Pro GM04-CF – Ersatzteilliste
Handpistole OptiSelect Pro GM04-CF – komplett
A
inkl. Flachstrahlmundstück, Bürste und Teile-Set, Becher 300 ml, mit:
Pistolenkabel 6 m, Polarität negativ (–)
Pistolenkabel 6 m, Polarität positiv (+)
B
Handpistolen-Schaft OptiSelect Pro GM04-CF (inkl. Kaskade) mit:
Pistolenkabel 6 m, Polarität negativ (–)
Pistolenkabel 6 m, Polarität positiv (+)
Pistolenschaft – komplett
1
Kaskade – komplett, negativ –, inkl. Pos. 3
2
Kaskade – komplett, positiv +, inkl. Pos. 3
3
Pufferelement
Printhalter – komplett
4
5
Heckteil
Trigger – komplett
6
7
Triggerabdeckung
Senkschraube – M4x6 mm
8
9
SuperCorona-Aufnahme
Pistolenkabel 6 m – komplett
10
11
Spülluftanschluss
Anschlussrohr – komplett (inkl. Pos. 12.1)
12
O-Ring für Pos. 12 – Ø 4x1 mm
12.1
Pulverrohr – komplett (inkl. Pos. 13.1, 13.2, 13.3)
13
O-Ring für Pos. 13 – Ø 10x1,5 mm
13.1
O-Ring für Pos. 13 – Ø 11x1,5 mm
13.2
O-Ring für Pos. 13 – Ø 12x1,5 mm
13.3
Luftrohr – komplett (inkl. Pos. 14.1)
14
O-Ring für Pos. 14 – Ø 3,5x1 mm
14.1
Einschraubnippel – 1/8"-Ø 8 mm
15
16
Überwurfmutter (siehe entsprechende Ersatzteilliste)
17
Düse (siehe entsprechende Ersatzteilliste)
18
Kabelsicherung
Schraube – M3x20 mm
19
20
Kontaktplatte
21
Passbuchse
Injektorgehäuse – komplett (inkl. Pos. 23)
22
23
Halteschraube
Injektormodul – komplett (inkl. Pos. 24.1, 24.2, 25)
24
40 Ersatzteilliste
Rev. 00 03/20
Es wurden nur Teile in die Ersatzteilliste aufgenommen, welche
vom Anwender selbst ohne Probleme ausgetauscht werden
können!
► Defektes Pistolenkabel komplett zur Reparatur einsenden!
1019 701
1019 702
1019 691
1019 692
1019 650
1016 911
1016 912
1017 704
1019 655
1019 675
1017 686
1017 688
1017 698
1017 684
1019 686
1017 656
1001 488
234 877#
1019 660#
1019 683#
1019 684#
1000 822#
1019 679
1019 696#
240 087
1017 685
1017 674
1018 707
1018 708
1019 680
357 464
1019 670
OptiSelect Pro GM04-CF
