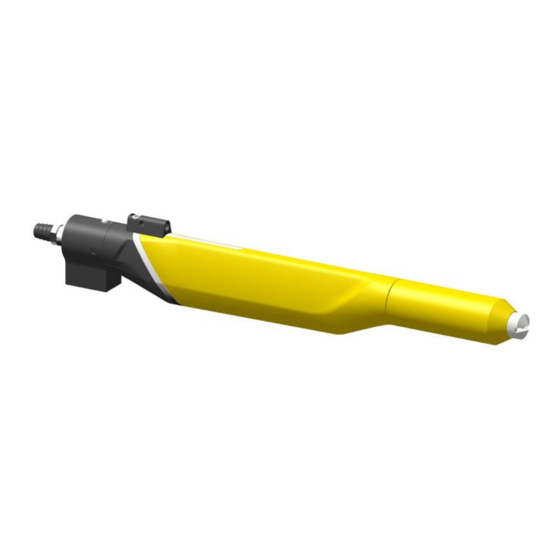

Gema OptiGun GA03-E Betriebsanleitung Und Ersatzteilliste
Automatik-emailpistole
Vorschau ausblenden
Andere Handbücher für OptiGun GA03-E:
- Betriebsanleitung und ersatzteilliste (54 Seiten)
Verwandte Anleitungen für Gema OptiGun GA03-E
Inhaltszusammenfassung für Gema OptiGun GA03-E
- Seite 1 1011 507 Betriebsanleitung und Ersatzteilliste Automatik-Emailpistole OptiGun GA03-E II 2D Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Automatik-Emailpistole OptiGun anschliessen ............. 15 Erstinbetriebsetzung Bedienung ......................18 Einstellung der Gesamtluft ............... 18 Einstellung der Pulvermenge ..............19 Einstellung der Elektrodenspülluft ............19 Funktionskontrolle ....................20 Allgemeines....................20 Fehlersuche ..................... 20 Inbetriebsetzung und Pulverbeschichtung ............21 Inhaltsverzeichnis • 1 OptiGun GA03-E... - Seite 4 OptiGun GA03-E – Pistolenkabel ................. 37 OptiGun GA03-E – Düsenkombinationen ............38 OptiGun GA03-E – Düsenkombinationen ............39 OptiGun GA03-E – Flachstrahldüse NF29-E-60° ..........40 OptiGun GA03-E – Winkelmundstücke ..............41 OptiGun GA03-E – SuperCorona ................. 42 2 • Inhaltsverzeichnis...
-
Seite 5: Über Diese Anleitung
Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrer Automatikpistole OptiGun GA03-E benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. -
Seite 6: Darstellung Des Inhalts
Pos: 14 /Kapitel/Über diese Anleitung ++++ Für alle Anleitungen ++++/Darstellung des Inhalts @ 1\mod_1452784296568_6.docx @ 23800 @ 23 @ 4 Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Mittel- elektrode geleitet." 4 • Über diese Anleitung OptiGun GA03-E... -
Seite 7: Sicherheit
Risiko hierfür trägt allein der Benutzer. Wenn dieses Pro- dukt abweichend von unseren Vorgaben für andere Betriebsverhält- nisse und/oder andere Stoffe eingesetzt werden soll, so ist das Ein- verständnis der Firma Gema Switzerland GmbH einzuholen. – Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und In- standhaltungsbedingungen. -
Seite 8: Produktspezifische Sicherheitsmassnahmen
Die bauseitigen Installationen müssen gemäss den örtlichen Vor- schriften ausgeführt werden. – Es muss darauf geachtet werden, dass sämtliche Komponenten der Anlage gemäss den örtlichen Vorschriften geerdet sind. Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. 6 • Sicherheit OptiGun GA03-E... -
Seite 9: Produktbeschreibung
Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Abb. 1 Verwendung Die Automatik-Emailpistole vom Typ OptiGun GA03-E eignet sich für die elektrostatische Beschichtung von erdbaren Objekten aller Formen und Geometrien. Vernünftigerweise vorhersehbare Fehlanwen- dung –... -
Seite 10: Technische Daten
OptiGun GA03-E Email-Pulver Kunststoffpulver nein Metallic -Pulver nein ACHTUNG Die Automatik-Emailpistole OptiGun GA03-E darf nur an folgende Steuergeräte angeschlossen werden: ► OptiStar CG06, CG07, CG08, CG09, CG10, CG12, CG13, CG20, CG21, CG23, CG24 und MultiStar CG10! 8 • Produktbeschreibung OptiGun GA03-E... -
Seite 11: Aufbau Und Funktion
Schaft mit herausnehmbarer Hochspannungs-Kaskade Pistolenbefestigung Überwurfmutter SuperCorona-Anschluss Zerstäuber Lieferumfang – Automatik-Emailpistole OptiGun GA03-E mit Pistolenkabel (20 m)*, Polarität negativ – Spülluftschlauch (20 m)* – Flachstrahldüse NF28-E, komplett (inkl. Elektrodenhalter) oder Rundstrahldüse NS11-E mit Prallplatte Ø 28 mm – Kabelbinder mit Klettverschluss –... -
Seite 12: Supercorona-Ring
SuperCorona-Ring Anwendungsgebiet Die SuperCorona ist eine optionale Erweiterung der Automatik- Emailpistole OptiGun GA03-E, mit der sich beim Pulverbeschichten eine noch bessere Oberflächenqualität erreichen lässt. Beim Beschichten von Felgen, Schubladen, Radiatoren, Leuchten usw. ist die Oberflächengüte auch an Stellen mit hoher Schichtstärke ausge- zeichnet. -
Seite 13: Montage Der Supercorona
V 02/22 Montage der SuperCorona Vor der Befestigung des SuperCorona-Rings muss sichergestellt werden, dass der Anschluss und die Steckverbindung fett- und pulverfrei sind, da sonst die leitende Verbindung nicht hergestellt werden kann. CLICK Produktbeschreibung • 11 OptiGun GA03-E... -
Seite 14: Funktionsprinzip
Die Elektrodenspülluft wird beim Einsatz von belüfteten Zerstäubern mit dem dafür vorgesehenen Anschluss auf der Rückseite der Pistolensteue- rung verbunden (siehe dazu die Betriebsanleitung der Pistolensteuerung). Die Funktionen der Zerstäuber werden im nachfolgenden Kapitel be- schrieben. 12 • Produktbeschreibung OptiGun GA03-E... -
Seite 15: Zerstäuber
Da sich auf der Prallplatte Pulver ansammeln kann, muss diese mit Luft gespült werden. Die Stärke der Elektrodenspülluft ist vom Pulver und dessen Ansinte- rungsfähigkeit abhängig. Die Regulierung der Elektrodenspülluft (S) an der Pistolensteuerung ist in der entsprechenden Betriebsanleitung be- schrieben. Produktbeschreibung • 13 OptiGun GA03-E... -
Seite 16: Typische Eigenschaften - Charakteristika Der Funktionen
Mit wenigen Handgriffen leicht zerlegbar, daher sehr wartungs- freundlich – Wenige Verschleissteile (Düse und SuperCorona) – Kaskade leicht ausbaubar, weil fettfrei, mit integrierten Strombe- grenzungswiderständen Anschluss für SuperCorona-Ring – Schnelles und einfaches Anschliessen und Lösen vom Super- Corona-Ring 14 • Produktbeschreibung OptiGun GA03-E... -
Seite 17: Inbetriebnahme
Strom- und Druckluftversorgung vorhanden – Pulveraufbereitung und Pulverqualität Automatik-Emailpistole OptiGun anschliessen Die Automatik-Emailpistole OptiGun GA03-E wird vom Hersteller be- triebsbereit geliefert. Es müssen nur wenige Kabel und Schläuche ver- bunden werden. Die Druckluft muss öl- und wasserfrei sein! Die Pistole wird wie folgt angeschlossen: Elektrodenspülluft-Schlauch und Pulverschlauch an die Pistole an-... - Seite 18 V 02/22 5,5 bar 6,0 bar 6,5 bar Abb. 7: Anschlussanleitung – Übersicht Elektrodenspülluft- Förderluftschlauch Schlauch Zusatzluftschlauch Pulverschlauch Injektor Pistolenkabel 16 • Inbetriebnahme OptiGun GA03-E...
-
Seite 19: Erstinbetriebsetzung
Bei eventuellen Fehlern siehe die Fehlersuchanleitung oder die Betriebsanleitung der Pistolensteuerung! Abb. 8: Das weitere Vorgehen zur Inbetriebnahme der Pistole OptiGun GA03-E ist in der Betriebsanleitung der Pistolensteuerung Op- tiStar (Kapitel "Erstinbetriebsetzung" und "Inbetriebnahme") aus- führlich beschrieben! Erstinbetriebsetzung • 17 OptiGun GA03-E... -
Seite 20: Bedienung
Zusatzluft wird in der entsprechenden Betriebsanleitung des Injektors beschrieben. Der eingestellte Wert der Gesamtluftmenge kann so lange belas- sen werden, wie der gleiche Pulverschlauch verwendet wird. Än- dert der Schlauchdurchmesser, ist die Gesamtluftmenge neu ein- zustellen. 18 • Erstinbetriebsetzung OptiGun GA03-E... -
Seite 21: Einstellung Der Pulvermenge
Richtige Elektrodenspülung wählen ≈ 0,1 Nm³/h ≈ 0,5 Nm³/h zu viel Elektrodenspülluft Pulverwolke mit Versuchsobjekt einstellen Bei Verwendung von Flachstrahldüsen: Überwurfmutter um ca. 45° lösen, so dass sich die Flachstrahldüse (oder deren Verlängerung) knapp drehen lässt Erstinbetriebsetzung • 19 OptiGun GA03-E... -
Seite 22: Funktionskontrolle
Sind alle Tests positiv verlaufen, steht die Pistole für den Einsatz bereit. Bei Fehlfunktionen kann die Fehlerursache mit der entsprechenden Feh- lersuchanleitung ermittelt werden. Fehlersuche Bei eventuellen Fehlern, siehe im Kapitel "Fehlersuche". Die Betriebsan- leitung des Steuergerätes ist ebenfalls zu beachten. 20 • Erstinbetriebsetzung OptiGun GA03-E... -
Seite 23: Inbetriebsetzung Und Pulverbeschichtung
Kontrolle durch Beobachten der LED-Anzeigen Die Werkstücke können jetzt beschichtet werden Ausserbetriebsetzung Pistolensteuerung ausschalten. Die Einstellungen für Hochspan- nung, Elektrodenspülluft und Pulverausstoss bleiben gespeichert Bei Arbeitsunterbrüchen wie Mittagspause, Nacht usw. ist die Hauptdruckluftzufuhr zu unterbrechen Erstinbetriebsetzung • 21 OptiGun GA03-E... -
Seite 25: Reinigung Und Wartung
5 Kelvin über der Umgebungstemperatur liegt, oder Reini- gungsplätze mit technischer Lüftung zulässig! Vor der Reinigung der Pistole ist das Steuergerät abzuschalten. Die für die Reinigung verwendete Druckluft muss öl- und wasser- frei sein! Reinigung und Wartung • 23 OptiGun GA03-E... -
Seite 26: Reinigung Der Zerstäuber
Düsenschlitz tiefere Rinnen, oder sogar die Wandstärke nicht mehr zu erkennen ist – der Keil des Elektrodenhalters abgenutzt ist Bei Düsen mit Prallplatte: – ist der Keil des Elektrodenhalters abgenutzt, so ist der Elektroden- halter auszutauschen 24 • Reinigung und Wartung OptiGun GA03-E... -
Seite 27: Wartung
Pulverschläuche ersetzen, wenn nötig. Teile austauschen Ausser dem Austauschen eventuell defekter Teile sind kaum Eingriffe notwendig. Das Austauschen der Kaskade und die Reparatur des Pistolenka- belanschlusses darf nur von einer autorisierten Gema- Servicestelle vorgenommen werden. – Fragen Sie Ihre Gema-Vertretung! Zerlegen der Pistole... -
Seite 28: Zerlegungsvorgang
V 02/22 Zerlegungsvorgang Überwurfmutter entfernen Düse entfernen 26 • Reinigung und Wartung OptiGun GA03-E... - Seite 29 V 02/22 Reinigung und Wartung • 27 OptiGun GA03-E...
- Seite 30 V 02/22 28 • Reinigung und Wartung OptiGun GA03-E...
-
Seite 31: Zusammenbau Der Pistole
Reparaturen an der Pistole Ausser dem Austausch defekter Teile sind kaum Reparaturen vorzuneh- men. Die Kaskade kann problemlos ausgetauscht werden. Die Reparatur des Pistolenkabelanschlusses darf nur von einer autorisierten Gema- Servicestelle vorgenommen werden. Fragen Sie Ihre Gema-Vertretung! Reinigung und Wartung • 29... -
Seite 33: Störungssuche
Steuergerät defekt Keine Förderluft: - Motordrossel defekt Lokale Gema- Vertretung kontaktie- - Magnetventil defekt Hochspannung und Einstellung für Pistole sprüht Strom deaktiviert oder Hochspannung und Pulver, das Pulver zu klein Strom prüfen haftet aber nicht Störungssuche • 31 OptiGun GA03-E... - Seite 34 Steuer- Sprühbild gerät erhöhen Luftzuleitungen zum Luftzuleitungen zum Injektor geknickt oder Injektor prüfen beschädigt Fangdüse im Injektor Ersetzen oder ein- verschlissen oder nicht setzen eingesetzt Fluidisierung funktio- siehe oben niert nicht 32 • Störungssuche OptiGun GA03-E...
-
Seite 35: Ersatzteilliste
Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser WARNUNG Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Ga- rantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden! Ersatzteilliste • 33 OptiGun GA03-E... -
Seite 36: Optigun Ga03-E - Komplett
Anwender selbst ohne Probleme ausgetauscht werden kön- nen! – Defektes Pistolenkabel (4) komplett zur Reparatur einsenden! Automatik-Emailpistole OptiGun GA03-E – komplett mit Flachstrahldüse, Polarität 1009 422 negativ, inkl. Pos. 1-9 Automatik-Emailpistole OptiGun GA03-E – komplett mit Rundstrahldüse, Polarität 1009 421 negativ, inkl. -
Seite 37: Optigun Ga03-E - Pistolenkörper
V 02/22 Pistolenkörper Schaft OptiGun GA03-E – komplett, Polarität negativ, siehe Ersatzteilliste "Schaft" Pulverrohr – komplett 1009 405# Hohlschraube 1009 406 Pistolenbefestigung 1008 711 Erdungsplatte 1011 457 SuperCorona-Aufnahme 1012 089 Zylinderkopfschraube – M5x12 mm 1012 109 # Verschleissteil X = 347 mm, Y = 20 mm Abb. -
Seite 38: Optigun Ga03-E - Schaft
V 02/22 Schaft Schaft OptiGun GA03-E – komplett, Polarität negativ, Pos. 1-9 1009 410 Kaskade – komplett, Polarität negativ 1007 231 Schaft (ohne Kaskade) 1009 400 Dichtstück – komplett, inkl. Pos. 6 1008 690 Axialdichtung 1008 687 Gewindebolzen 1009 587 O-Ring –... -
Seite 39: Optigun Ga03-E - Pistolenkabel
Pistolenkabel – komplett, 30 m 1008 664 Zylinderkopfschraube – M4x6 mm 1008 639 O-Ring – Ø 9,5x1,5 mm 1008 665 O-Ring – Ø 8,5x1 mm 1008 666 Abb. 12: Pistolenkabel (komplett) Steckerbelegung weiss grün Brücke braun Schirm Ersatzteilliste • 37 OptiGun GA03-E... -
Seite 40: Optigun Ga03-E - Düsenkombinationen
Koppelung von mehr als zwei Verlängerungen ist nicht zulässig, da die auftretenden Hebelkräfte die Pistole beschädigen könnten. ► Die Verlängerungen (150 mm/300 mm) dürfen bei Bedarf zusätz- lich NUR MIT EINER WEITEREN Verlängerung (150 mm/300 mm) gekoppelt werden. 38 • Ersatzteilliste OptiGun GA03-E... -
Seite 41: Optigun Ga03-E - Düsenkombinationen
V 02/22 Düsenkombinationen Abb. 13: OptiGun GA03-E – Düsenkombinationen Ersatzteilliste • 39 OptiGun GA03-E... -
Seite 42: Optigun Ga03-E - Flachstrahldüse Nf29-E-60
Flachstrahldüsen-Set (ohne Pos. 5.1) 1007 465# Überwurfmutter – komplett 405 728 Flachstrahldüse 1007 462# Elektrodenhalter – komplett (ETFE) 404 209# Elektrodenhalter – komplett (PTFE) 406 058# Kontaktring 318 760# # Verschleissteil Abb. 14: Flachstrahldüse NF29-E-60° 40 • Ersatzteilliste OptiGun GA03-E... -
Seite 43: Optigun Ga03-E - Winkelmundstücke
1013 670# Winkelmundstück PA03-E-60° – komplett 1010 480# Kniestück PA03-E-60° – komplett 1010 479# Überwurfmutter 1010 476 Mundstück – siehe "OptiGun GA03-E – Düsenkombinationen" Kniestück PA03-E-60° – komplett 1013 669# # Verschleissteil Abb. 15: Winkelmundstücke Ersatzteilliste • 41 OptiGun GA03-E... -
Seite 44: Optigun Ga03-E - Supercorona
PC08-469 (L=469 mm) – für Verlängerung 150 mm 1012 099# PC08-619 (L=619 mm) – für Verlängerung 300 mm 1012 101# Verschlussstopfen für SuperCorona-Aufnahme – komplett (nicht abgebildet) 1001 037 # Verschleissteil Abb. 16: OptiGun GA03-E – SuperCorona 42 • Ersatzteilliste OptiGun GA03-E... -
Seite 45: Diffusor (Version Für Optispray Ap01.1-E)
1009 943 Adapterstück – komplett, inkl. Pos. 6 1011 625 Schlauchanschluss – komplett, inkl. Pos. 9 1011 632 O-Ring – Ø 9x1,5 mm 1011 637 * Bitte Länge angeben # Verschleissteil Abb. 17: Diffusor (OptiGun GA03-E) Ersatzteilliste • 43 OptiGun GA03-E...
