LAUNCH X-431 PRO Benutzerhandbuch Seite 35

LAUNCH
Benutzerhandbuch
 Ein Fahrzeug, das nicht mit einem OBD II-Managementsystem ausgestattet
ist, ermöglicht die Datenübertragung über eine DLC-Verbindung und liefert in
einigen Fällen
Zigarettenanzünderbuchse
Fahrzeugbatterie.
Folgen Sie den folgenden Schritten, um ein OBD II-Fahrzeug anzuschließen:
1. DLC-Buchse des Fahrzeugs suchen.
2. Stecken Sie den VCI-Stecker in die DLC-Buchse des Fahrzeugs. (Es wird
empfohlen, das OBD II-Verlängerungskabel zu verwenden, um den
VCI-Stecker und die DLC-Buchse zu verbinden.)
3. Wählen Sie eine der beiden Möglichkeiten, um Energie zu erhalten:
A. Netzteil: Verbinden Sie ein Ende des mitgelieferten Netzteils mit dem DC
IN-Anschluss des X-431 PRO-Tablets und das andere Ende mit einer
Netzsteckdose.
B. Interner Akku

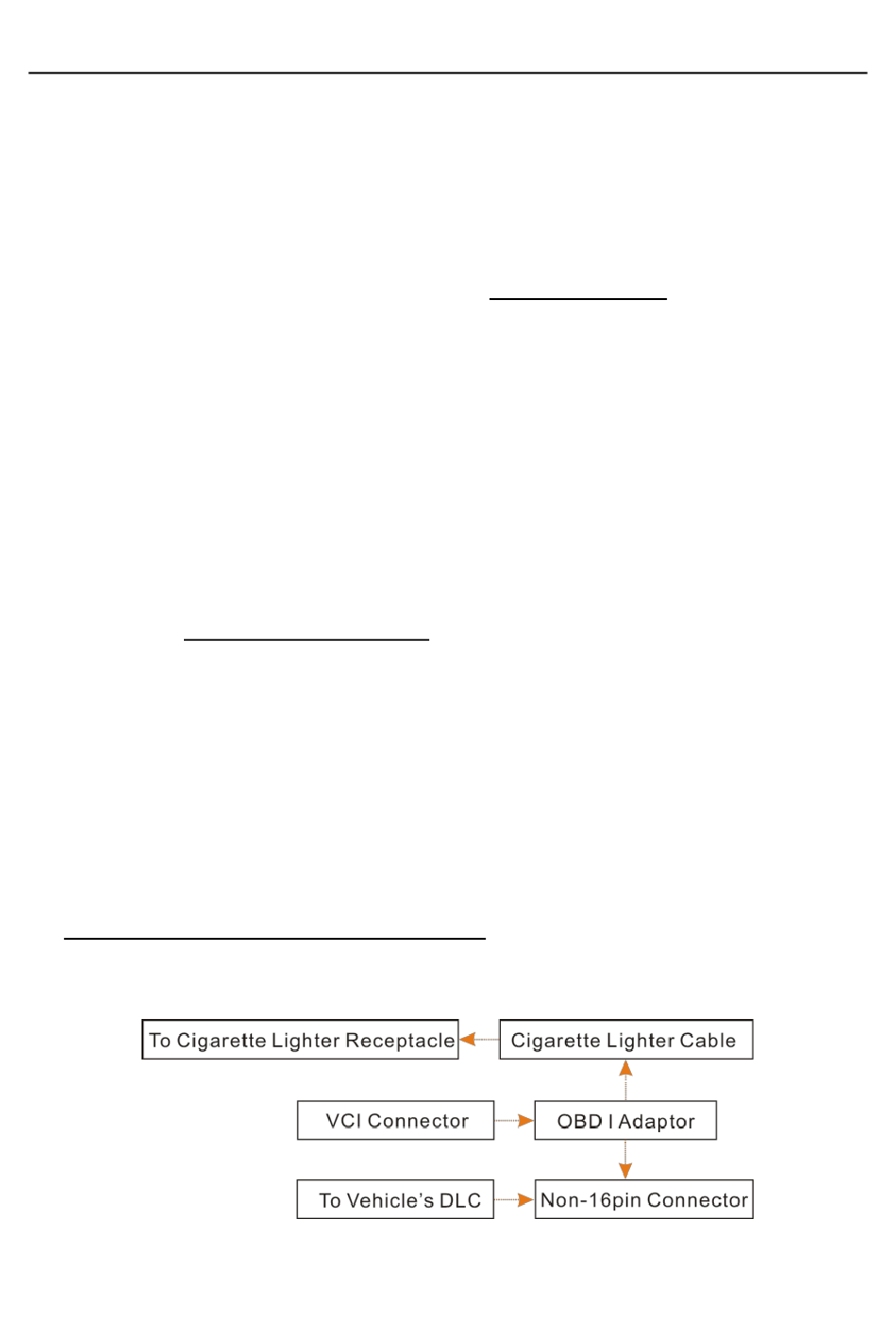

Gehen Sie für Nicht-OBDII-Fahrzeuge wie folgt vor:
1. DLC-Buchse des Fahrzeugs suchen.
2. Wählen Sie den entsprechenden Nicht-16-Pin-Anschluss.
3. Stecken Sie das Nicht-16-polige Ende des Steckverbinders in die
DLC-Buchse, verbinden Sie das andere Ende mit dem OBD I-Adapter und
ziehen Sie die Schrauben fest.
4. Schließen Sie das andere Ende des Adapters an den mitgelieferten
VCI-Anschluss an.
5. Um den OBD I-Adapter mit Strom zu versorgen:
A. Zigarettenanzünderkabel (optional): Verbinden Sie ein Ende des
Zigarettenanzünderkabels mit der Zigarettenanzünderbuchse des Fahrzeugs
und das andere Ende mit der Netzbuchse des OBD I-Adapters.
eine 12 V
oder über
Abb. 4-11
26
X-431 PRO (DBSCar V)
Stromversorgung
eine andere Verbindung
über die
zur
