6. Leistungsdiagramme

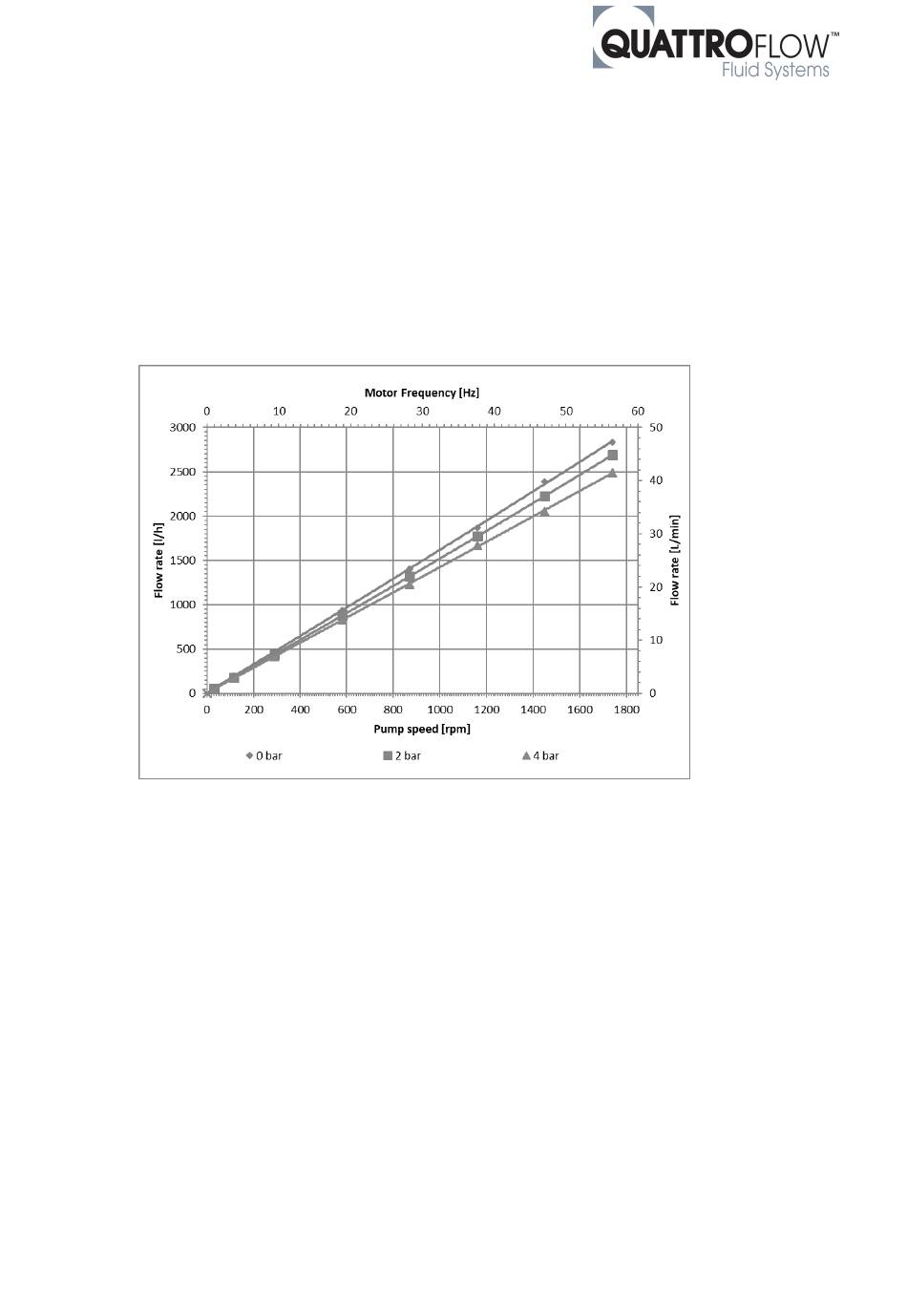

6.1. Leistungsdiagramm der QF2500SU
Testmedium:
Type Exzenterwelle:
Förderdrücke:
Zeigt die ungefähren Förderströme in Abhängigkeit der Pumpendrehzahl.
Bitte beachten:
Bei direkter Kopplung des Motors an die Pumpe: Pumpendrehzahl = Motordrehzahl
Bei Verwendung von Getriebemotoren: Pumpendrehzahl = Motordrehzahl x Untersetzung
Alle Fördermengen, die in den Kennlinien angegeben sind, wurden mit neuen Membranen
und neuen Ventilen unter Standardbedingungen nach der Endmontage ermittelt
Wasser bei Raumtemperatur
5°
0 bis 4 bar
QF2500SU; Ausgabe 2020-02; Seite 19 von 21
.
