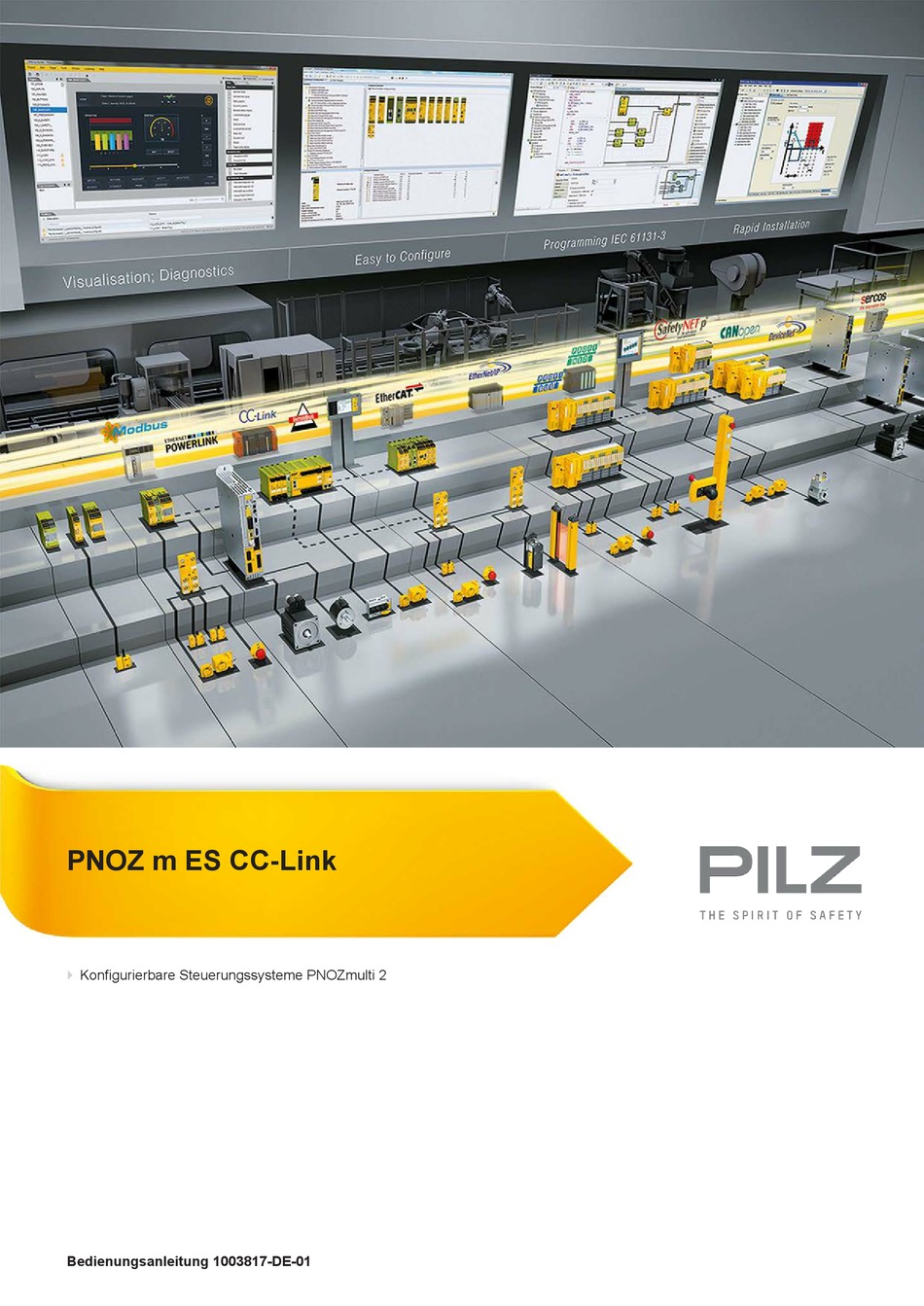

- Seite 1 PNOZ m ES CC-Link Konfigurierbare Steuerungssysteme PNOZmulti 2 Bedienungsanleitung 1003817-DE-01...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Basisgerät und Erweiterungsmodule verbinden Kapitel 6 Inbetriebnahme Allgemeine Hinweise zur Verdrahtung Versorgungsspannung anschließen Schnittstellenbelegung Geändertes Projekt in das System PNOZmulti übertragen Anschlussbeispiel Kapitel 7 Betrieb Meldungen Kapitel 8 Technische Daten Kapitel 9 Bestelldaten Produkt Zubehör Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 4 Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ m ES CC-Link. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 5 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 6 Im PNOZmulti Configurator können 128 virtuelle Ein- und Ausgänge des Steuerungs- systems PNOZmulti für die Kommunikation mit dem Feldbus CC-Link definiert werden. max. 1 PNOZ m ES CC-Link an das Basisgerät anschließbar steckbare Anschlussklemmen: wahlweise Federkraftklemme oder Schraubklemme als Zubehör erhältlich (siehe Be- stelldaten) Die anschließbaren PNOZmulti Basisgeräte entnehmen Sie dem Dokument...
- Seite 7 Übersicht Frontansicht Legende: CC-Link-Schnittstelle X4: 0 V, 24 V: Versorgungsanschlüsse Funktionserde Drehschalter zum Einstellen von Stationsadressen LEDs: Power, Run, L Err Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 8 (Master) liest zyklisch die Eingangsinformationen von den Slaves und schreibt die Aus- gangsinformationen zyklisch an die Slaves. Neben der zyklischen Nutzdatenübertragung verfügt das Erweiterungsmodul PNOZ m ES CC-Link auch über Funktionen für Diagnose und Inbetriebnahme. Der Datenverkehr wird auf der Master- und Slave-Seite überwacht.
- Seite 9 Verwenden Sie diese Funktionen nur, wenn Sie die Dokumentationen gelesen und verstanden haben. Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 10 Die virtuellen Ein- und Ausgänge, die über den Feldbus CC-Link übertragen werden sollen, werden im PNOZmulti Configurator ausgewählt und konfiguriert. Die Verbindung zwischen dem Basisgerät und dem Feldbusmodul PNOZ m ES CC-Link erfolgt über eine Steck- brücke. Nach Einschalten der Versorgungsspannung oder einem Reset des Steuerungs- systems PNOZmulti wird das Feldbusmodul PNOZ m ES CC-Link automatisch konfiguriert und gestartet.
- Seite 11 RX(m+50)n o87 o86 o85 o84 o83 o82 o81 o80 Wortadressierte Ausgangsdaten o88 - o127 Highbyte Lowbyte Bit-Nr. RWr l RWr l RWr l Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 12 Segment Byte 5 Segment Byte 4 RWr(l+7) Segment Byte 7 Segment Byte 6 RWr(l+8) Segment Byte 9 Segment Byte 8 RWr(l+9) Segment Byte 11 Segment Byte 10 RWr(l+A) reserviert Segment Byte 12 RWr(l+B) reserviert reserviert Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 13 Funktionsbeschreibung Blockschaltbild 24V 0V FE 24V 0V Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 14 Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor- gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. Abmessungen in mm 22,5 101,4 (4,11“) (0,88“) Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 15 Die Position der Erweiterungsmodule wird im PNOZmulti Configurator festgelegt. Die Er- weiterungsmodule werden abhängig vom Typ links oder rechts vom Basisgerät ange- schlossen. Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau". Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 16 Legen Sie die Versorgungsspannung an das Feldbusmodul: Klemme 24 V: + 24 V DC Klemme 0 V: 0 V Sichern Sie die Versorgungsspannung wie folgt ab: – Sicherungsautomat Charakteristik C - 6 A oder – Schmelzsicherung träge, 6 A Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 17 PNOZmulti Configurator das Projekt zu ändern. Gehen Sie vor wie in der Bedienungsanlei- tung für das Basisgerät beschrieben. WICHTIG Bei der Inbetriebnahme und nach jeder Programmänderung muss geprüft werden, ob die Sicherheitseinrichtungen korrekt funktionieren. Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 18 Inbetriebnahme Anschlussbeispiel PNOZ m ES CC-Link Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 19 Betrieb Beim Einschalten der Versorgungsspannung übernimmt das Sicherheitssystem PNOZmulti die Konfiguration aus der Chipkarte. Am Basisgerät leuchten die LEDs "POWER", "DIAG", "FAULT", "IFAULT" und "OFAULT". Das Erweiterungsmodul PNOZ m ES CC-Link wird automatisch konfiguriert und gestartet. Meldungen Legende LED ein...
- Seite 20 EN 60068-2-30, EN 60068-2-78 Betauung im Betrieb unzulässig EN 61131-2 Schwingungen nach Norm EN 60068-2-6 Frequenz 10 - 150 Hz Beschleunigung Schockbeanspruchung nach Norm EN 60068-2-27 Beschleunigung Dauer 11 ms Max. Betriebshöhe über NN 2000 m Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 21 0,2 - 2,5 mm², 24 - 12 AWG Federkraftklemmen: Klemmstellen pro Anschluss Abisolierlänge bei Federkraftklemmen 9 mm Abmessungen Höhe 101,4 mm Breite 22,5 mm Tiefe 110,4 mm Gewicht 90 g Bei Normenangaben ohne Datum gelten die 2015-08 neuesten Ausgabestände. Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 22 PNOZ mmcxp 1 pc. Screw terminals Schraubklemmen, 10 Stück 793 543 PNOZ mmcxp 10 pcs. Abschlussstecker, Steckbrücke Produkttyp Merkmale Bestell-Nr. PNOZ mm0.xp connector Steckbrücke gelb/schwarz zur Verbindung der Module, 10 779 260 left Stück Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-01...
- Seite 23 Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
