EX-1510HMVS

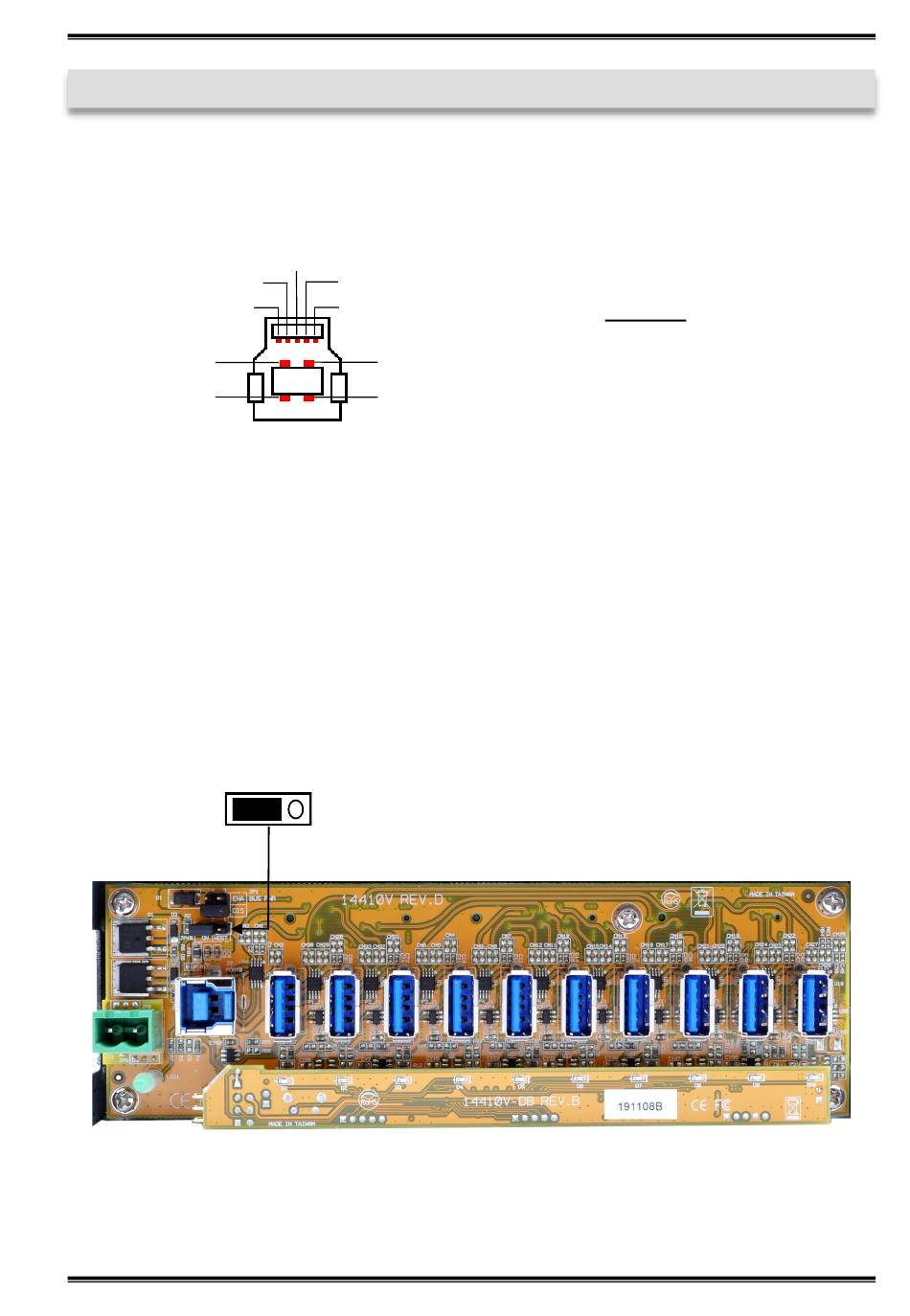

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.2 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+
3.3 Jumper Einstellungen
Den Jumper JP1 nicht umsetzen, da dieser keine Funktion hat!
Achtung! Nur in Verbindung mit JP1 auf DIS! Des weiteren haben Sie die Möglichkeit
auf den DFP (Downstream Facing Ports) nur Strom anliegen zu lassen, wenn der Hub
mit dem Host PC verbunden ist und dieser eingeschaltet ist. Dafür müssen Sie den
Jumper JP10 auf HOST setzen. Wenn der JP10 auf ON gesetzt ist, dann liegt durch-
gehend Strom auf den Downstream Ports an. Siehe nachfolgende Abbildung.
ON HOST
JP10
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
5
Deutsch
