15KV ESD Überspannungsschutz (DIN-Rail)
with 15KV ESD Surge Protection (DIN-Rail)
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de

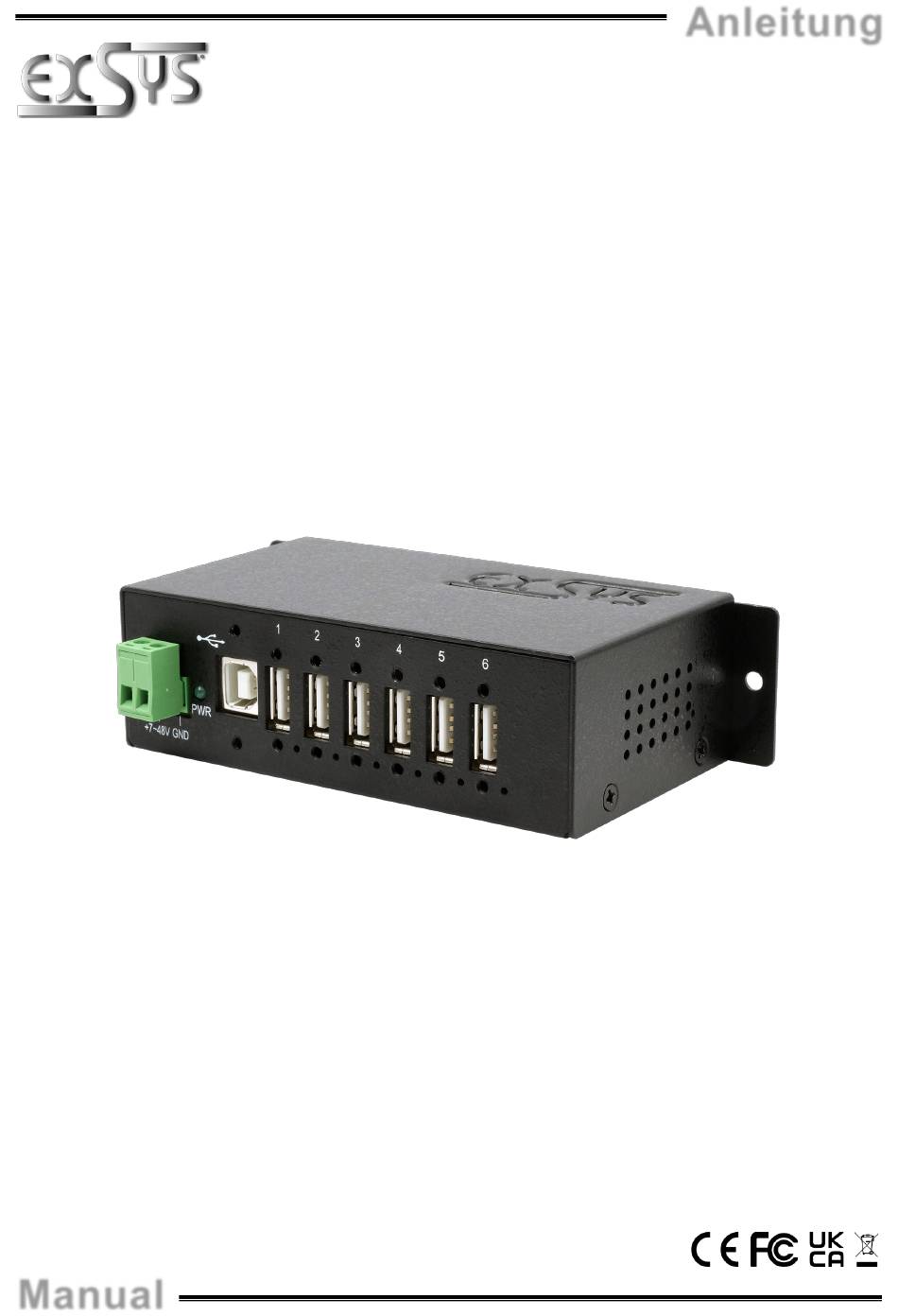

Manual
EX-1596HMVS
6 Port USB 2.0 Managed Metall HUB mit
6 Port USB 2.0 Managed Metal HUB
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Anleitung
Vers. 1.2 / 27.08.24
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Werbung
Verwandte Anleitungen für Exsys EX-1596HMVS
Inhaltszusammenfassung für Exsys EX-1596HMVS
- Seite 1 6 Port USB 2.0 Managed Metall HUB mit 15KV ESD Überspannungsschutz (DIN-Rail) 6 Port USB 2.0 Managed Metal HUB with 15KV ESD Surge Protection (DIN-Rail) Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach...
- Seite 2 Connections ·········································································································· 11-12 Jumper Settings ·········································································································· 12 Hardware Installation ························································································· 13 Driver Installation ······························································································ 13 Managment Software ··················································································· 14-15 Cleaning ········································································································· 15 Technical Information ························································································ 16 Technical Drawing ···························································································· 16 © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 3 • Bis zu 480Mbit/s • Es werden alle Betriebssysteme unterstützt • 15KV ESD Überspannungsschutz 2. Lieferumfang Bevor Sie den EX-1596HMVS an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-1596HMVS • USB 2.0 Kabel (verschraubbar) •...
- Seite 4 +7V - 48V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V USB 2.0 A-Buchse: USB 2.0 A-Buchse Signal Signal DATA+ DATA- © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 5 Möglichkeit den Hub auf der Datenleitung vom PC (USB B-Buchse stromlos) zu machen. Dann funktioniert der EX-1596HMVS nur, wenn eine Spannung am Terminal Block anliegt. Dafür muss das Gehäuse mit den vier Schrauben auf den Seiten geöffnet werden. Nun kann der Jumper JP1 von ENA (Enable) auf DIS (Disable) gesetzt werden.
- Seite 6 Ihnen nur eine generelle Anleitung zum Einbau der EX-1596HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-1596HMVS an der Wand oder mit den mitgelieferten DIN-Rail Kit auf einer Trägerschiene.
- Seite 7 6. Verwaltungssoftware Nach Abschluss der Treiberinstallation können Sie nun die Verwaltungssoftware installieren, um aus der Ferne auf den EX-1596HMVS zugreifen zu können. Die neuste Version der Managed Software liegt auf der EXSYS Website zum Download bereit (www.exsys.ch / www.exsys.de Suchen nach: EX-1596HMVS). Starten Sie das „EXSYS_USBCTL-Rx.xx_Setup“ welches sich im Ordner „Windows“...
- Seite 8 Deutsch EX-1596HMVS 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1596HMVS vornehmen. Ports können durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Passwort vergeben Neustart des Aktuelle Einstellungen Einstellungen Alle Ports speichern zurücksetzen...
- Seite 9 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 132.50 x 65.10 x 36.20 mm Gewicht: 287 g 9. Technische Zeichnung © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 10 • All Operating Systems are supported • 15KV ESD Surge Protection 2. Extent of Delivery Before you connect the EX-1596HMVS to your PC, you should first check the contents of the delivery: • EX-1596HMVS • USB 2.0 Cable (screw lock) •...
- Seite 11 +7V - 48V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 48V USB 2.0 A-Port: USB 2.0 A-Port Signal Signal DATA+ DATA- © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 12 DATA- 3.3 Jumper Settings The EX-1596HMVS is supplied in Bus-Power mode, i.e. it can be used both with and without a power supply unit. With jumper JP1 (BUS PWR) it is possible to disable power on the USB B socket so that it can only operate with a power supply connected. To do this, open the case by removing the four screws on the sides.
- Seite 13 Because there are large differences between computers, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt. 1. Mount the EX-1596HMVS on a wall or DIN-Rail if required. Holes for DIN-Rail mount wall installation 2.
- Seite 14 6. Managment Software Once the driver installation is complete, you can install the management software to remotely access the EX-1596HMVS. The latest version of the management software can be downloaded from the EXSYS website (www.exsys.ch / www.exsys.de). Search for: EX-1596HMVS). Start the 'EXSYS_USBCTL-Rx.xx_Setup' located in the 'Windows' folder.
- Seite 15 EX-1596HMVS English 6. Managment Software Now you can configure various settings on the EX-1596HMVS. Ports can be switched on/off individually by All Ports clicking on the port number switch ON (Green=Active / Black=Inactive) Assign Password Reset settings Restart the Save current...
- Seite 16 32°F to 131°Fahrenheit Storage Temperature: -4°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +48 Volt Size: 132.50 x 65.10 x 36.20 mm Weight: 287g 9. Technical Drawing © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
