Inhaltszusammenfassung für Exsys EX-1510HMVS

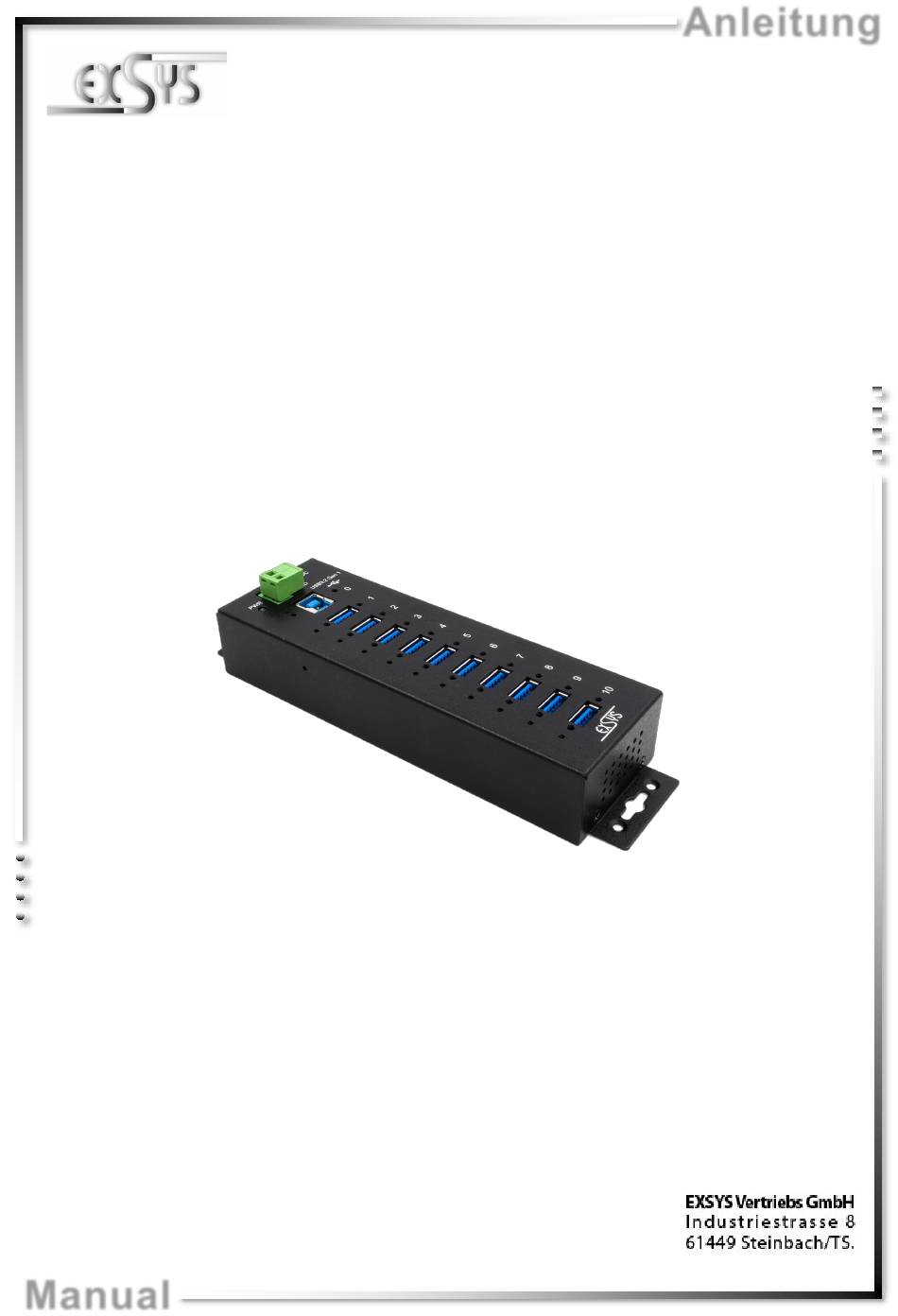

- Seite 1 Anleitung EX-1510HMVS 10 Port USB 3.2 (Gen1) Managed Metall HUB mit 2,4A Strom pro USB Port und 15KV ESD Überspannungsschutz (DIN-Rail) 10 Port USB 3.2 (Gen1) Managed Metal HUB with with 2,4A power for each USB port and 15KV ESD Surge Protection (DIN-Rail) Vers.
-
Seite 2: Inhaltsverzeichnis
3.2 Connections ························································································ 11-12 3.3 Jumper Settings ························································································ 12 Hardware Installation ··········································································· 13 Driver Installation ················································································ 13 Managment Software ····································································· 14-15 Cleaning ··························································································· 15 Technical Information ·········································································· 16 Technical Drawing ·············································································· 16 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1510HMVS ist ein USB 3.2 (Gen1) Managed Metall HUB für bis zu 10 Endgeräte. Der Hub ist mit 10 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausge- stattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Jeder Anschluss an der EX- 1510HMVS ist zusätzlich verschraubbar. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V USB 3.2 (Gen1) A-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + Achtung! StdB_SSTX - StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
Host PC verbunden ist und dieser eingeschaltet ist. Dafür müssen Sie den Jumper JP10 auf HOST setzen. Wenn der JP10 auf ON gesetzt ist, dann liegt durch- gehend Strom auf den Downstream Ports an. Siehe nachfolgende Abbildung. ON HOST JP10 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 6: Hardware Installation
1510HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1510HMVS an die Wand oder mit den mitgelieferten DIN-Rail Kit‘s auf einer Trägerschiene. 2. Verbinden Sie das mitgelieferte USB Kabel mit der USB Upstream B-Buchse des Hub´s. -
Seite 7: Verwaltungssoftware
Nach Abschluss der Treiber Installation können Sie nun die Verwaltungssoftware instal- lieren, um auf den EX-1510HMVS aus der Ferne zugreifen zu können. Legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das „EXSYS_USBCTL-R1.03_Setup“... -
Seite 8: Reinigung
Deutsch EX-1510HMVS 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1510HMVS vornehmen. Ports können auch durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Passwort vergeben Aktuelle Einstellungen Einstellungen Neustart des Alle Ports speichern zurücksetzen... -
Seite 9: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt Abmessung: 198,00 x 55,00 x 40,06 mm Gewicht: 620g 9. Technische Zeichnung © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Description

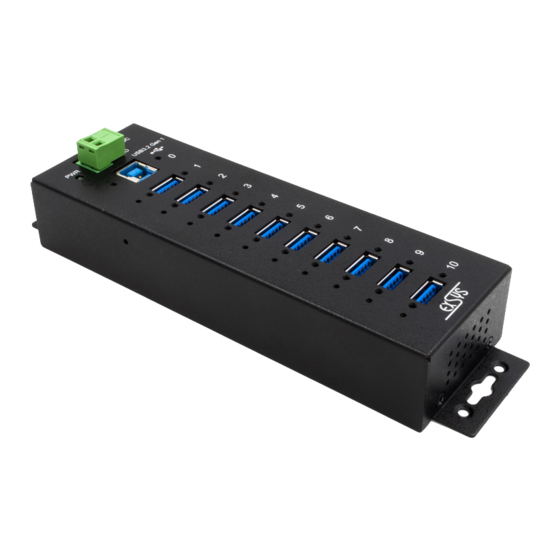

The EX-1510HMVS is a plug & play high-speed USB 3.2 (Gen1) managed metal hub for 10 USB devices. The EX-1510HMVS provides 10 ports for USB devices and 1 up- link port for PC. It supports all USB connections from 1.1 to 3.2. All ports can fix with screw lock. -
Seite 11: Layout, Connections & Jumper Settings
Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V USB 3.2 (Gen1) A-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Jumper Settings
PC and the host PC is switched on. For this you have to set the jumper JP10 to HOST. If JP10 is set to ON, there is continuous power on the downstream ports. See the following picture. ON HOST JP10 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 13: Hardware Installation
Because there are large differences between PC’s, we can give you only a general in- stallation guide. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1510HMVS to the wall or to a DIN-Rail if required 2. Connect the USB cable to the USB B-Port at the Hub. -
Seite 14: Managment Software
6. Managment Software After the driver installation is complete, you can now install the management software to access the EX-1510HMVS remotely. Now insert the driver CD in your CD-ROM drive (e.g. Drive D:) and run „EXSYS_USBCTL-R1.03_Setup“ which located in the „Windows“... -
Seite 15: Cleaning
EX-1510HMVS English 6. Managment Software Now you can make various settings on the EX-1510HMVS. Ports can also be switched on/off individually All Ports by clicking on the port number switch ON (Green=Active / Black=Inactive) Assign Password Save current Settings Reset Settings Restart the... -
Seite 16: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt Size: 198,00 x 55,00 x 40,06 mm Weight: 620g 9. Technical Drawing © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
