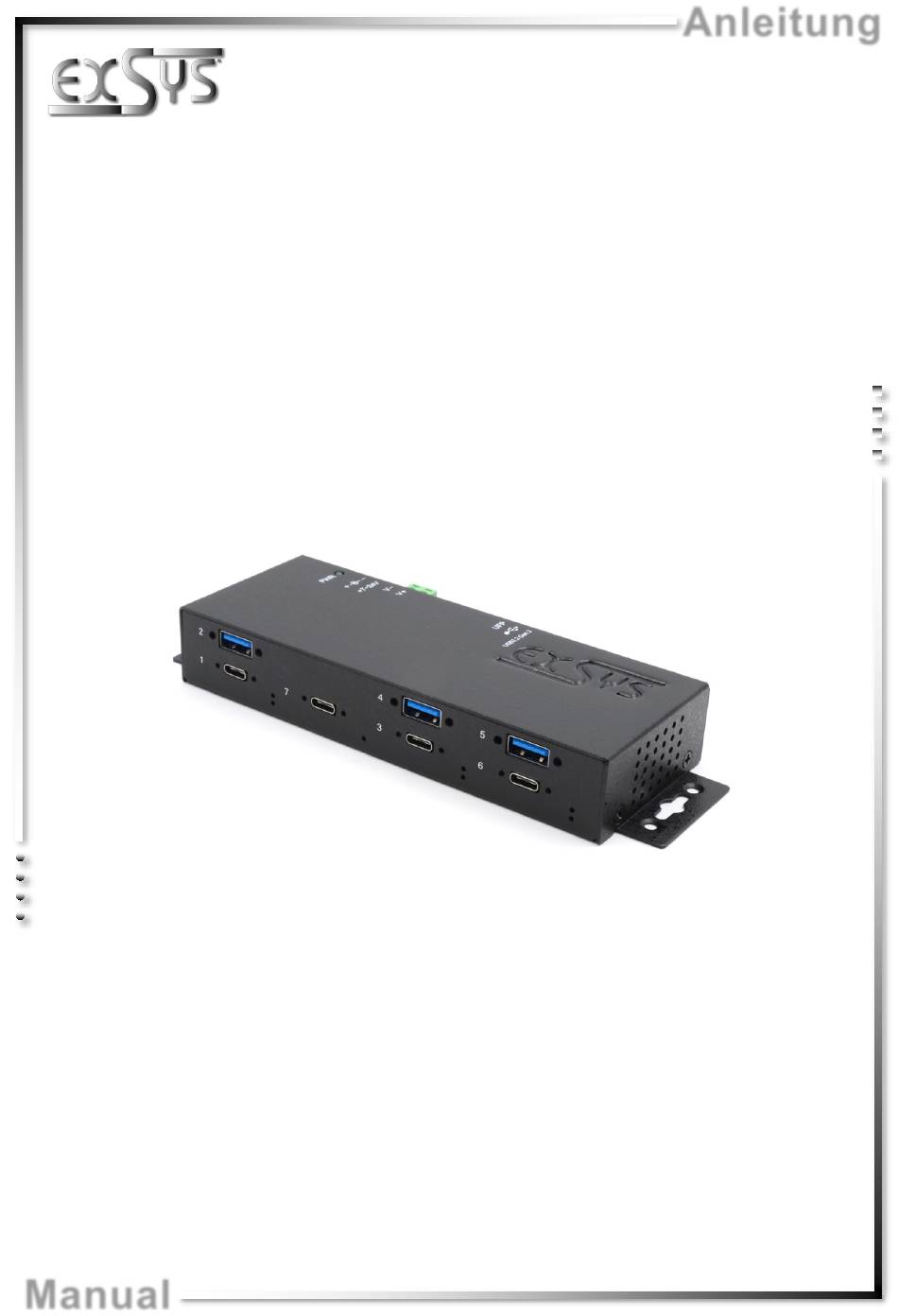

7 Port USB 3.2 Gen 2x1 Metall HUB mit
7 Port USB 3.2 Gen 2x1 Metal HUB with
Manual
Manual
EX-1237HMVS
1.5A Strom pro Port und
15KV ESD Überspannungsschutz
1.5A power for each port and
15KV ESD Surge Protection
Anleitung
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Vers. 1.1 / 08.02.24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exsys EX-1237HMVS
Inhaltszusammenfassung für Exsys EX-1237HMVS
- Seite 1 1.5A Strom pro Port und 15KV ESD Überspannungsschutz 7 Port USB 3.2 Gen 2x1 Metal HUB with 1.5A power for each port and 15KV ESD Surge Protection Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17...
-
Seite 2: Inhaltsverzeichnis
3.2 Connections & LED’s ············································································ 10-11 3.3 Jumper Settings ························································································ 12 Hardware Installation ··········································································· 13 Driver Installation ················································································ 13 Cleaning ··························································································· 13 Technical Information ·········································································· 14 Technical Drawing ·············································································· 14 © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
1. Beschreibung Der EX-1237HMVS ist ein USB 3.2 Gen 2x1 Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 3 USB A-Ports & 4 USB C-Ports für Endgeräte und 1 USB C-Port für den Anschluss an den PC ausgestattet. -
Seite 4: Aufbau, Anschlüsse, Led's & Jumper Einstellungen
Netzteil enthaltenem Netzteil 3.2 Anschlüsse & LED‘s +7V - 24V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Anschlüsse & Led's
Modus der Port arbeitet. Es gibt zwei Modi. In der folgenden Tabelle ist aufgeführt, welche Bedeutung die LED Signale haben: Beschreibung Kein USB Gerät angeschlossen Leuchtend USB Gerät erkannt und bereit © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 6: Aufbau, Anschlüsse & Jumper Einstellungen
JP1 = ENA Jumper JP1 Jumper JP2 Netzteil Host PC Hub Downstream JP2 = ON Bus Power Host control Daten Power nein nein nein nein HOST nein HOST nein DIS/ENA HOST/ON © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 7: Hardware Installation
4. Hardware Installation Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PCs gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1237HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Verbinden Sie das mitgelieferte USB Kabel mit der USB C-Buchse des Hub´s. -
Seite 8: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt Abmessung: 178.60 x 68.90 x 23.20 mm Gewicht: 756 g 8. Technische Zeichnung © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Description
English 1. Description The EX-1237HMVS is a plug & play high-speed USB 3.2 Gen 2x1 metal hub for 7 USB devices. The EX-1237HMVS provides 3 USB A-Ports & 4 USB C-Ports for USB devices and 1 uplink USB C-Port for PC. It supports all USB connections from 1.1 to 3.2. All ports can fix with screw lock. By... -
Seite 10: Layout, Connections, Led's & Jumper Settings
Power Supply Power Supply 3.2 Connections & LED‘s +7V - 24V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Connections & Led's
Next to each downstream port there is a green LED, which shows you in which mode the port is working. There are two modes. The following table shows the meaning of the LED signals: Description No USB device detected Steady On USB device is detected and ready © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Layout, Connections & Jumper Settings
The possible settings and their effects are shown in the following table. Default: Settings Status Function JP1 = ENA Jumper JP1 Jumper JP2 Netzteil Host PC Hub Downstream JP2 = ON Bus Power Host control Data Power HOST HOST DIS/ENA HOST/ON © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 13: Hardware Installation
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt Size: 178.60 x 68.90 x 23.20 mm Weight: 756g 8. Technical Drawing © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved...
