Bedienungsanleitung EMGZ308
6 Installation und Verdrahten
Warnung
Die Funktion des Zugmessverstärkers ist nur mit der vorgesehenen Anordnung der Kom-
ponenten zueinander gewährleistet. Andernfalls können schwere Funktionsstörungen auf-
treten. Die Montagehinweise auf den folgenden Seiten sind daher unbedingt zu befolgen.
Warnung
Die örtlichen Installationsvorschriften dienen der Sicherheit von elektrischen Anlagen.
Sie sind in dieser Bedienungsanleitung nicht berücksichtigt. Sie sind jedoch in jedem Fall
einzuhalten.
Warnung
Unsachgemässe Behandlung kann zur Beschädigung der empfindlichen Elektronik füh-
ren! Elektronik nicht berühren! Nicht mit grobem Werkzeug (Schraubenzieher, Zange)
arbeiten! Vor Berühren der Elektronik geerdetes Metallteil berühren, um ev. vorhandene
statische Ladung abzuleiten!
6.1 Montage und Anschluss des Messverstärkers
Das Alugehäuse des Messverstärkers kann irgendwo in der Anlage montiert werden, je-
doch wird zweckmässigerweise ein Ort so nah wie möglich bei den Kraftaufnehmern ge-
wählt. Die Anschlüsse auf die Klemmen werden gem. Anschlussschema ausgeführt (Bild
5).

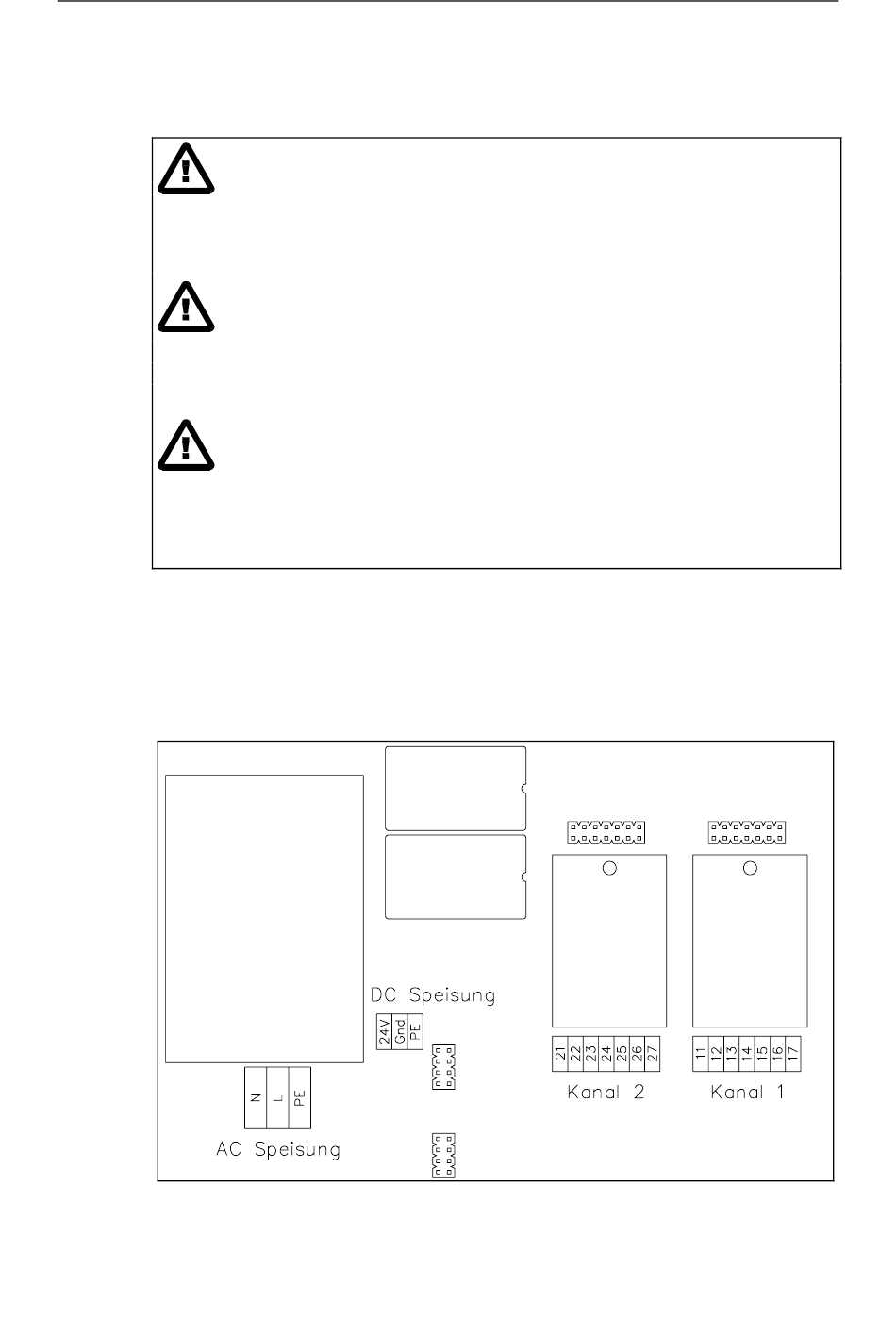

Bild 4: Anordnung der Klemmen auf der Elektronikeinheit
8
E308009d
