C-DIAS INTERFACEMODUL VARAN
CIV 521

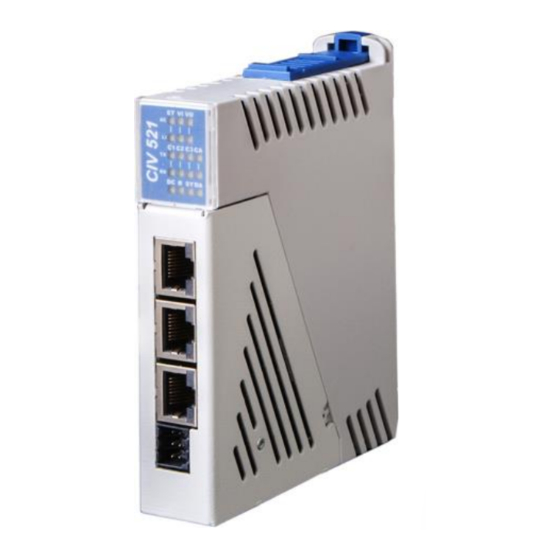

C-DIAS Interfacemodul VARAN
CIV 521
Das Interfacemodul CIV 521 erweitert den VARAN-Bus um zahlreiche Standard-
Schnittstellen. Das Modul verfügt über eine Ethernet-, eine CAN-Bus-, eine RS232-, eine
RS422/485, eine DIAS-, eine C-DIAS- und eine TTY-Schnittstelle.
Durch den VARAN-Out Port wird der Aufbau des VARAN- Busses in einer Linienstruktur
ermöglicht.

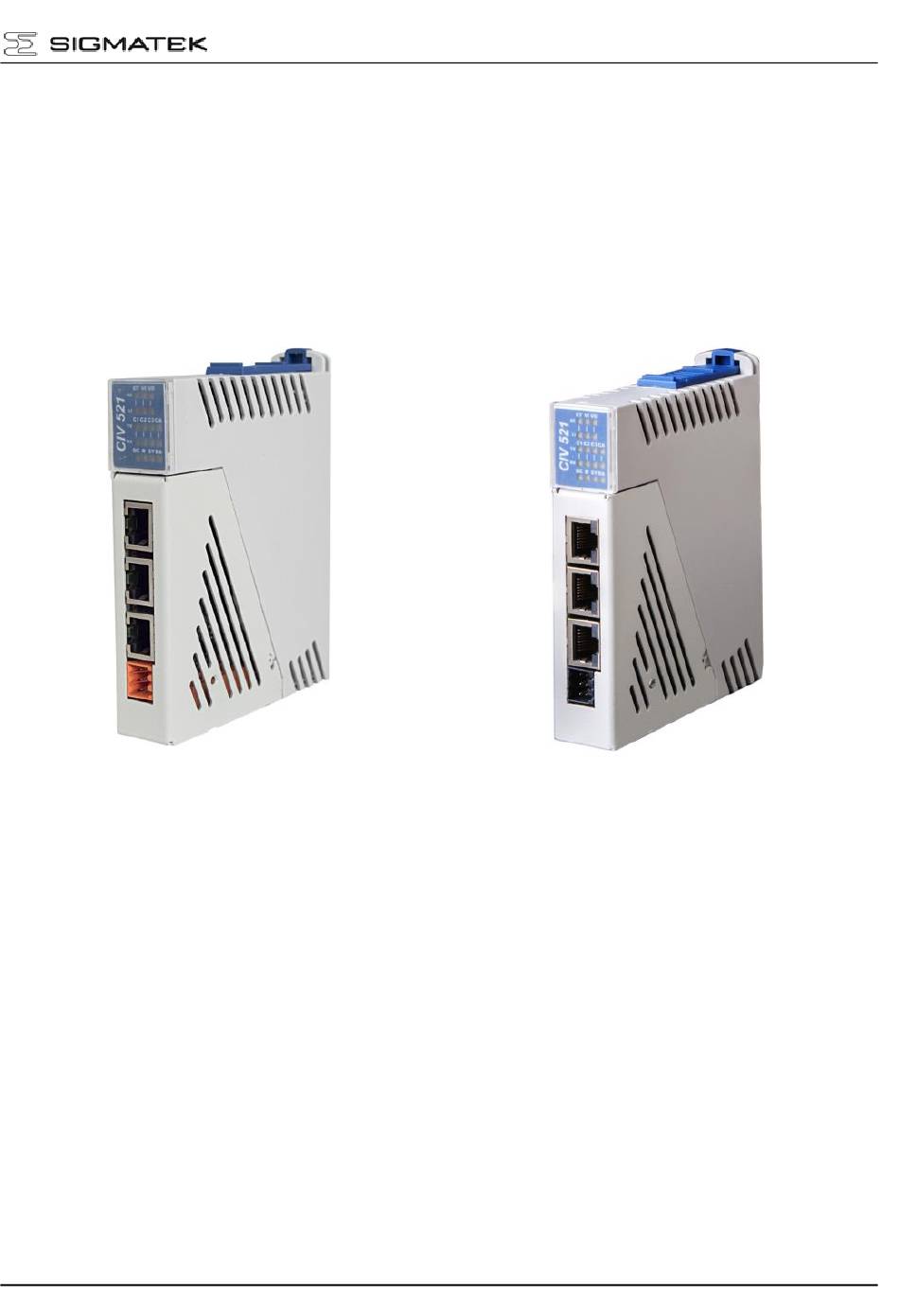

HW1.x-2.x
ab HW3.x
C-DIAS
Versorgung und Verbindung einer dezentralen C-DIAS Modulgruppe, bestehend aus bis zu
acht C-DIAS Modulen, mit einer CPU durch den VARAN-Bus.
Das CIV 521 kann den C-DIAS-Bus optional direkt oder über den Datamover betreiben. Der
Datamover bietet die Möglichkeit, die I/O-Daten der angeschlossenen C-DIAS- Module
selbständig zu verwalten, wodurch der VARAN- Bus entlastet wird.
DIAS
Versorgung und Verbindung eines dezentralen DIAS-Busses mit einer CPU durch den
VARAN-Bus.
08.02.2022
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SIGMATEK C-DIAS CIV 521
Inhaltszusammenfassung für SIGMATEK C-DIAS CIV 521
- Seite 1 C-DIAS INTERFACEMODUL VARAN CIV 521 C-DIAS Interfacemodul VARAN CIV 521 Das Interfacemodul CIV 521 erweitert den VARAN-Bus um zahlreiche Standard- Schnittstellen. Das Modul verfügt über eine Ethernet-, eine CAN-Bus-, eine RS232-, eine RS422/485, eine DIAS-, eine C-DIAS- und eine TTY-Schnittstelle. Durch den VARAN-Out Port wird der Aufbau des VARAN- Busses in einer Linienstruktur ermöglicht.
- Seite 2 CIV 521 C-DIAS INTERFACEMODUL VARAN CAN, RS232, RS422/485 und TTY Das CIV 521 erweitert den VARAN-Bus um diese Schnittstellen. Diese werden direkt durch das Betriebssystem der CPU bedient. Ethernet Port Der VARAN-Bus bietet die Möglichkeit Ethernet-Pakete mit VtE (VARAN transmits Ether- net) zu übertragen.
-
Seite 3: Technische Daten
C-DIAS INTERFACEMODUL VARAN CIV 521 Technische Daten Leistungsdaten Schnittstellen 1 x VARAN-In (RJ45) (maximale Leitungslänge: 100 m) 1 x VARAN-Out (RJ45) (maximale Leitungslänge: 100 m) 1 x Ethernet(VtE) 1 x RS232 1 x RS422/RS485 1 x TTY Stromschnittstelle (20 mA) 1 x C-DIAS-Bus (Unterseite) 1 x DIAS-Bus 1 x CAN-Bus... - Seite 4 CIV 521 C-DIAS INTERFACEMODUL VARAN Umgebungsbedingungen Lagertemperatur -20 ... +70 °C Betriebstemperatur 0 ... +50 °C 0 – 95 %, nicht kondensierend Luftfeuchtigkeit EMV-Festigkeit nach EN 61000-6-2 (Industriebereich) Schockfestigkeit EN 60068-2-27 150 m/s² Schutzart EN 60529 IP20 Seite 4 08.02.2022...
-
Seite 5: Mechanische Abmessungen
C-DIAS INTERFACEMODUL VARAN CIV 521 Mechanische Abmessungen 08.02.2022 Seite 5... -
Seite 6: Einbaulage
CIV 521 C-DIAS INTERFACEMODUL VARAN Einbaulage Um die optimale Kühlung des Moduls zu garantieren, muss das CIV 521 wie abgebildet eingebaut werden (stehend). Bei einer abweichenden Einbaulage ist eine Zwangs- konvektion (Lüfter) vorzusehen. Oben Unten Seite 6 08.02.2022... -
Seite 7: Anschlussbelegung
C-DIAS INTERFACEMODUL VARAN CIV 521 Anschlussbelegung HW1.x-2.x 08.02.2022 Seite 7... - Seite 8 CIV 521 C-DIAS INTERFACEMODUL VARAN HW3.x Seite 8 08.02.2022...
- Seite 9 C-DIAS INTERFACEMODUL VARAN CIV 521 X1: Ethernet Port (VtE) Funktion 4 - 5 n.c. 7 - 8 n.c. n.c. = nicht verwenden X2: VARAN-In X3: VARAN-Out Funktion TX/RX+ TX/ RX- RX/TX+ 4 - 5 n.c. RX /TX- 7 - 8 n.c.
- Seite 10 CIV 521 C-DIAS INTERFACEMODUL VARAN X5: RS485/422 Funktion RS422 Funktion RS485 RS422 TxD+ RS485 A RS422 TxD- RS485 B RS422 RxD+ n.c. RS422 RxD- n.c. n.c. n.c. RS422 TxD+ RS485 A RS422 TxD- RS485 B RS422 RxD+ n.c. RS422 RxD- n.c.
-
Seite 11: Zu Verwendende Steckverbinder
10-pol. Weidmüller-Stecker B2L3, 5/10 X4, X6 – X8: 6-pol. Weidmüller-Stecker B2L3, 5/6 2-pol. Phönix-Stecker mit Schraubklemmtechnik MC1,5/2-ST-3,5 2-pol. Phönix-Stecker mit Federzugklemme FK-MCP1,5/2-ST-3,5 Das komplette C-DIAS Steckerset CKL 022 mit Federzugklemmen ist bei SIGMATEK unter der Artikelnummer 12-600-022 erhältlich. 08.02.2022 Seite 11... - Seite 12 CIV 521 C-DIAS INTERFACEMODUL VARAN Verdrahtungshinweis zu RS232 Allgemeine Daten / Spezifikation • Zur Verdrahtung ist ein Datenkabel mit Schirmung zu wählen! • Maximale Busteilnehmer: 2 Teilnehmer • Maximale Leitungslänge: 15 m Verdrahtungshinweis zu RS422 Allgemeine Daten / Spezifikation • Zur Verdrahtung ist ein Datenkabel mit verdrillten Datenleitungen und Schirmung zu wählen! •...
- Seite 13 C-DIAS INTERFACEMODUL VARAN CIV 521 Verdrahtungshinweis zu RS485 Allgemeine Daten / Spezifikation • Zur Verdrahtung ist ein Datenkabel mit verdrillten Datenleitungen und Schirmung zu wählen! • Maximale Busteilnehmer: 32 Teilnehmer • Maximale Leitungslänge: 500 m (ISO Norm 8482) • Sender / Empfänger IC: MAX1486 Abschluss an der CIV Verdrahtung...
-
Seite 14: Verdrahtungshinweis Zu Tty
CIV 521 C-DIAS INTERFACEMODUL VARAN Verdrahtungshinweis zu TTY Allgemeine Daten / Spezifikation • Zur Verdrahtung ist ein Datenkabel mit verdrillten Datenleitungen und Schirmung zu wählen! • Maximale Busteilnehmer: 2 Teilnehmer • Maximale Leitungslänge: 300 m • Sender / Empfänger IC: Optokoppler Verdrahtung und Konfiguration (X3/X4) AKTIV... -
Seite 15: Can-Bus-Abschluss
C-DIAS INTERFACEMODUL VARAN CIV 521 CAN-Bus-Abschluss An den beiden Endgeräten in einem CAN-Bus System muss ein Leitungsabschluss erfol- gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver- hindern. Gerät 1 Gerät 2 Gerät 3 Gerät n z.B. -
Seite 16: Dias-Bus-Verbindung
CIV 521 C-DIAS INTERFACEMODUL VARAN DIAS-Bus-Abschluss An den beiden Endgeräten in einem DIAS-Bus-System muss ein Leitungsabschluss erfol- gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver- hindern. Der DIAS-Bus-Abschluss ist in der CIV 521 integriert. Er muss nicht mehr zusätzlich am DIAS-Bus-Stecker angebracht werden. - Seite 17 C-DIAS INTERFACEMODUL VARAN CIV 521 Beispiel z.B.: C-IPC Es besteht auch die Möglichkeit die CIV 521 mit einem DIAS-Modul zu verbinden. Man benötigt jedoch eine Spannungsversorgung für die DIAS-Module (z.B.: DPS 001), sowie ein Adaptermodul um vom Twisted Pair-Kabel auf den Flachbandkabel-Anschluss zu stecken (z.B.: DKO 012 / 013).
-
Seite 18: Statusanzeigen
CIV 521 C-DIAS INTERFACEMODUL VARAN Statusanzeigen LED- LED-Nr. Bedeutung Beschreibung Farbe Reihe AC gelb Ethernet Active Leuchtet, wenn Daten empfangen oder gesendet werden. gelb VARAN-In Active Leuchtet, wenn Daten über den VARAN-In empfangen oder gesen- det werden. gelb VARAN-Out Active Leuchtet, wenn Daten über den VARAN-Out empfangen oder gesendet werden. - Seite 19 C-DIAS INTERFACEMODUL VARAN CIV 521 Verwendbare Module C-DIAS bis HW2.x Es werden nahezu alle C-DIAS-Module unterstützt. Die Module CCA 021 – CCA 121 und CPB 021 können über das CIV 521 nur ohne Datamover bedient werden. Die folgenden C-DIAS Module müssen direkt an einer CPU bedient werden: •...
- Seite 20 CIV 521 C-DIAS INTERFACEMODUL VARAN C-DIAS Wird der C-DIAS Bus auf dem CIV 521 ohne Datamover betrieben, werden die I/O-Daten der Modulgruppe sofort übernommen. Mit aktivierten Datamover werden die I/O-Daten der ganzen C-DIAS-Modulgruppe auf we- nige VARAN-Zugriffe zusammenfasst. Der Datamover erledigt die C-DIAS-Kommunikation dann zeitversetzt zum VARAN-Bus.
-
Seite 21: Schirmungsempfehlung Varan
Busleitung aus baulichen Gründen neben starken elektromagnetischen Störquellen verlegt werden muss. Es wird empfohlen, VARAN-Bus-Leitungen nach Möglichkeit nicht parallel mit leistungsführenden Kabeln zu verlegen. Die Firma SIGMATEK empfiehlt die Verwendung von Industrial Ethernet Busleitungen nach CAT5e. Bei den Schirmungsvarianten wird empfohlen eine S-FTP Busleitung zu verwenden. -
Seite 22: Leitungsführung Vom Schaltschrank Zu Einer Externen Varan Komponente
CIV 521 C-DIAS INTERFACEMODUL VARAN 1. Leitungsführung vom Schaltschrank zu einer externen VARAN Komponente Wenn die Ethernet-Leitung von einer VARAN-Komponente zu einem VARAN-Knoten au- ßerhalb des Schaltschrankes erfolgt, so wird empfohlen die Schirmung am Eintrittspunkt des Schaltschrankgehäuses aufzulegen. Alle Störungen können dadurch vor den Elektro- nikkomponenten frühzeitig abgeleitet werden. -
Seite 23: Leitungsführung Außerhalb Eines Schaltschrankes
C-DIAS INTERFACEMODUL VARAN CIV 521 2. Leitungsführung außerhalb eines Schaltschrankes Wenn eine VARAN-Bus Leitung ausschließlich außerhalb des Schaltschrankes verlegt wird, ist keine zusätzliche Schirmauflage erforderlich. Voraussetzung dafür ist, dass ausschließ- lich IP67-Module und Steckverbindungen verwendet werden. Diese Komponenten weisen eine sehr robuste und störfeste Bauweise auf. Die Schirmung aller Buchsen von IP67- Modulen wird gemeinsam intern oder über das Gehäuse elektrisch verbunden, wobei die Ableitung von Spannungsspitzen dabei nicht durch die Elektronik erfolgt. -
Seite 24: Schirmung Bei Einer Leitungsführung Innerhalb Des Schaltschrankes
CIV 521 C-DIAS INTERFACEMODUL VARAN 3. Schirmung bei einer Leitungsführung innerhalb des Schalt- schrankes Bei starken elektromagnetischen Störquellen innerhalb des Schaltschrankes (Drives, Trans- formatoren und dgl.) können Störungen auf eine VARAN-Bus Leitung induziert werden. Die Ableitung der Spannungsspitzen erfolgt über das metallische Gehäuse einer RJ45- Steckverbindung. -
Seite 25: Anschluss Von Störungsbehafteten Komponenten
C-DIAS INTERFACEMODUL VARAN CIV 521 4. Anschluss von störungsbehafteten Komponenten Beim Busanschluss von Leistungsteilen, welche starke elektromagnetischen Störquellen darstellen, ist ebenfalls auf die Schirmungsausführung zu achten. Vor einem einzelnen Leistungsteil (oder einer Gruppe aus Leistungsteilen) sollte die Schirmung aufgelegt wer- den. -
Seite 26: Schirmung Zwischen Zwei Schaltschränken
CIV 521 C-DIAS INTERFACEMODUL VARAN 5. Schirmung zwischen zwei Schaltschränken Müssen zwei Schaltschränke mit einer VARAN-Bus Leitung verbunden werden, so wird empfohlen, den Schirm an den Eintrittspunkten der Schaltschränke aufzulegen. Störungen können dadurch nicht bis zu den Elektronikkomponenten im Schaltschrank vordringen. Seite 26 08.02.2022...
