6.3 Montage der Sensoren

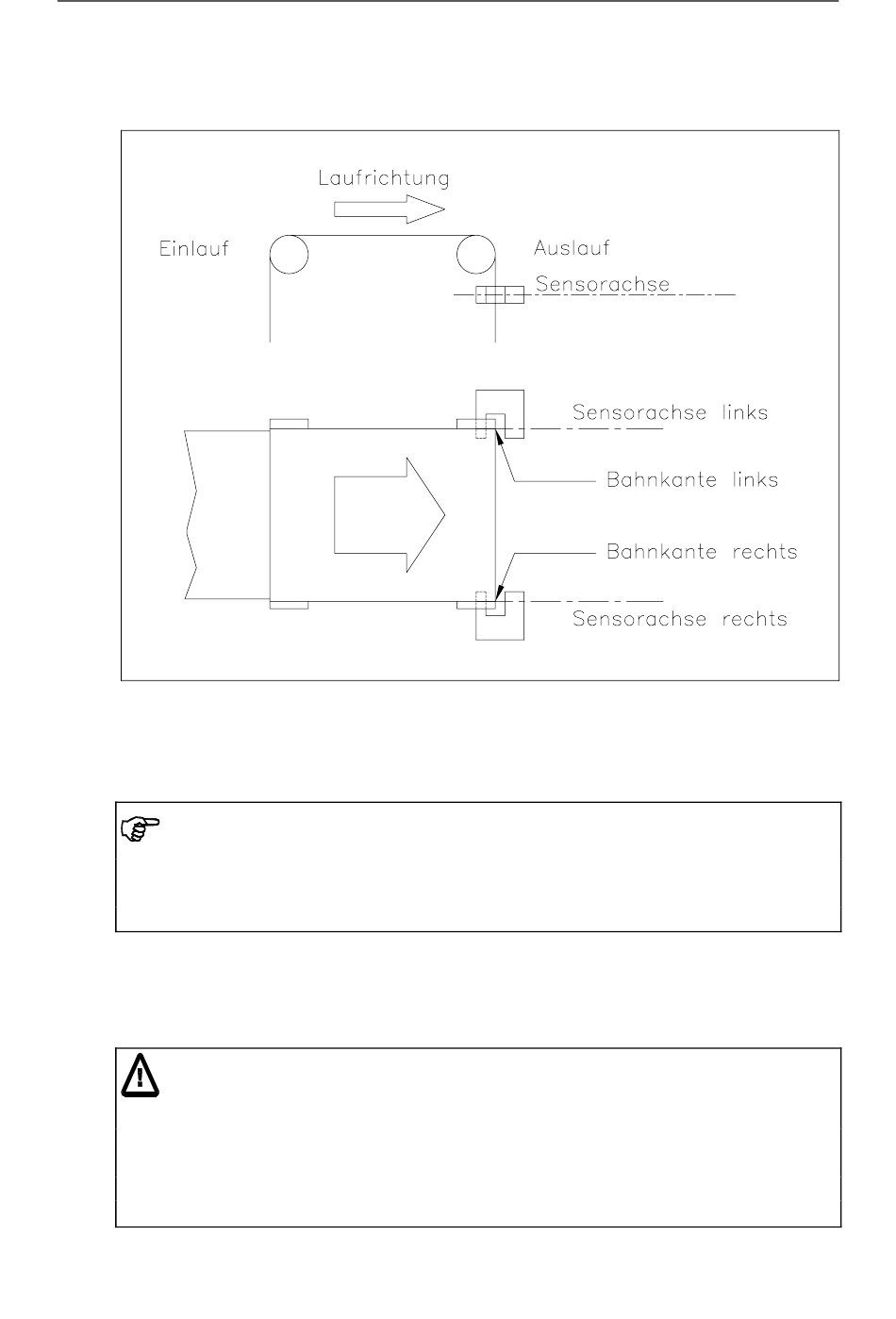

Bild 4: Ausrichtung der Sensoren zur Materialbahn
Die Sensoren werden über die Adapterwinkel an der integrierten Aufnahmeschiene
des Drehrahmens befestigt.
Hinweis
Es ist darauf zu achten, dass die Stecker richtig verbunden werden (Kabel von Sensor
links auf Steckbuchse links, etc. Siehe Bild 5). Wenn die Stecker vertauscht werden,
können Funktionsstörungen an der Regelelektronik auftreten.
6.4 Öffnen des Gehäuses
Das Gehäuse der Regelelektronik wird geöffnet, indem die vier Kreuzschlitzschrauben
am Bedienpanel gelöst werden und das Bedienpanel vorsichtig herausgezogen wird.
Warnung
Die Prozessorkarte ist direkt hinter dem Bedienpanel angebracht. Unsachgemässe Be-
handlung kann zur Beschädigung der empfindlichen Elektronik führen! Nicht mit gro-
bem Werkzeug (Schraubenzieher, Zange) arbeiten! Prozessorkarte nicht berühren! Vor
Entfernen des Bedienpanels geerdetes Metallteil berühren, um ev. vorhandene stati-
sche Ladung abzuleiten!
Bedienungsanleitung BKS010
9
