4 Systembeschreibung

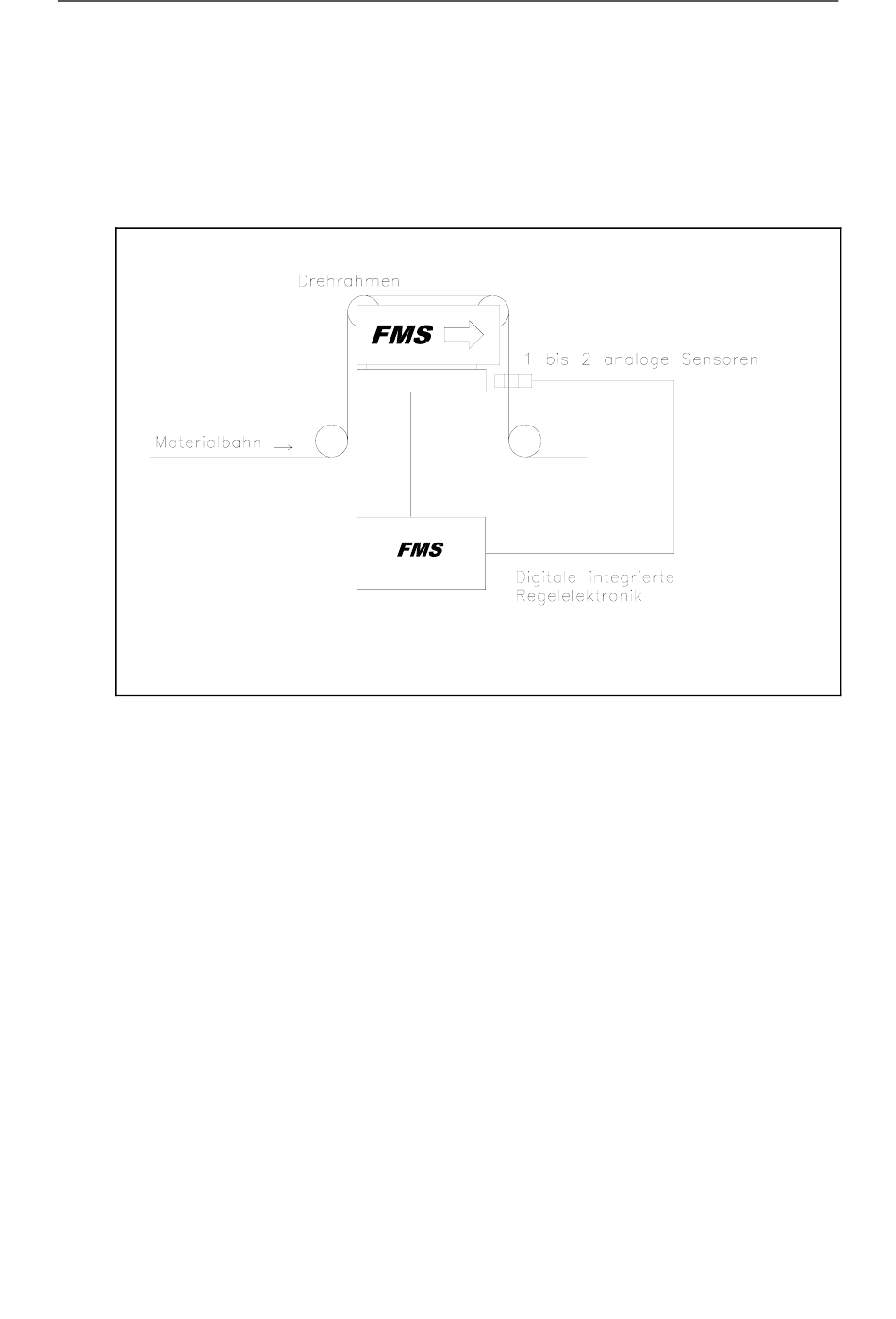

Bild 2: Prinzipschema des BKS 010 Bahnlaufreglers
4.1 Funktionsweise
Die Sensoren messen die Kantenlage und übermitteln die Information als Analogsig-
nal an die Regelelektronik. In der Regelelektronik wird die aktuelle Position mit der
vorgegebenen Sollposition verglichen. Weicht diese vom Sollwert ab, so wird der
Drehrahmen nachgestellt.
4.2 Drehrahmen
Der Drehrahmen verfügt über einen festen unteren und einen drehbaren oberen Rah-
menteil. Die Verstellung des oberen Rahmenteils geschieht über einen integrierten
DC-Servo-Antrieb. In den Drehrahmen integriert ist eine Aufnahmeschiene zur Positi-
onierung der Sensoren.
4.3 Elektronik
Die Elektronik enthält einen Mikroprozessor zur Steuerung aller Abläufe und den An-
trieb des Drehrahmens. Weiter sind der Drehschalter und das Potentiometer in die
Front der Elektronik integriert.
