Montageanweisung und Bedienungsanleitung RTM X42.Modbus
4 Montage und Elektrischer Anschluss
4.1 Montage des Kraftaufnehmers für die Seele
Der rote Punkt sollte in Richtung der resultierenden Kraft ausgerichtet werden. Für
weitere Informationen zur Montage, lesen Sie bitte die Montageanweisung des
Kraftaufnehmers.

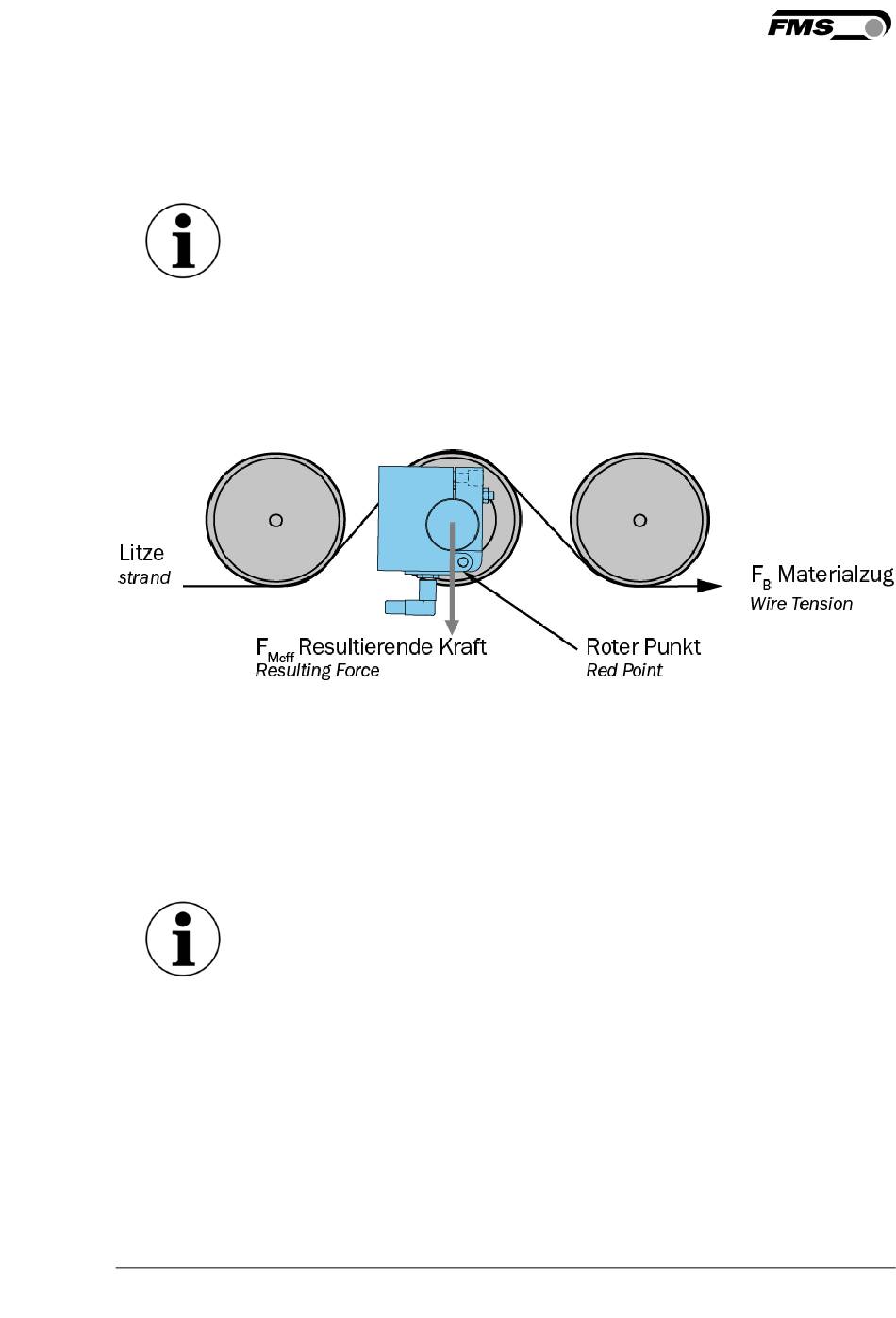

Abbildung 2: Ausrichtung des Kraftaufnehmers im statischen Bereich
RTM_X42_Modbus_BA_Manual.ai
4.2 Montage der Kraftaufnehmer im rotierenden Maschinenteil
In rotierenden Anwendungen werden die Kraftaufnehmer so montiert, dass eine
Kompensation der Zentrifugalkräfte stattfindet.
Bei FMS Kraftaufnehmern der RMGZ-Baureihen wird dies dadurch erreicht, dass man
den Kraftaufnehmer so ausrichtet, dass die Messrichtung exakt parallel zur Drehachse
der Verseilmaschine verläuft. Der rote Punkt des Kraftaufnehmers zeigt in Richtung der
positiven Kraftkomponente.
Die korrekte Ausrichtung des Roten Punktes kann nach der Offsetkompensation und
Kalibrierung getestet werden. Wenn die Anzeige eines unbelasteten Kraftaufnehmers
bei allen Positionen (z.B. in 12 Uhr oder 6 Uhr Position) immer 0 N ist, ist die
Kraftmessrolle korrekt ausgerichtet.
15.01.2019
Seele ausserhalb der Maschine
Die nachfolgenden Hinweise beziehen sich auf eine Anlage, bei der
die Seele ausserhalb des rotierenden Anlagenteils, im statischen
Bereich, abgewickelt und gemessen wird.
Hinweis
Es ist von entscheidender Bedeutung die Zentrifugalkräfte, die durch
die Rotation der Verseilmaschine entstehen, zu kompensieren.
Nichtkompensierte Kraftmessrollen führen zu Fehlmessungen.
9
