FMS BKS309 Bedienungsanleitung

Digitaler mikroprozessorgesteuerter bahnlaufregler
Vorschau ausblenden Andere Handbücher für BKS309:

Werbung

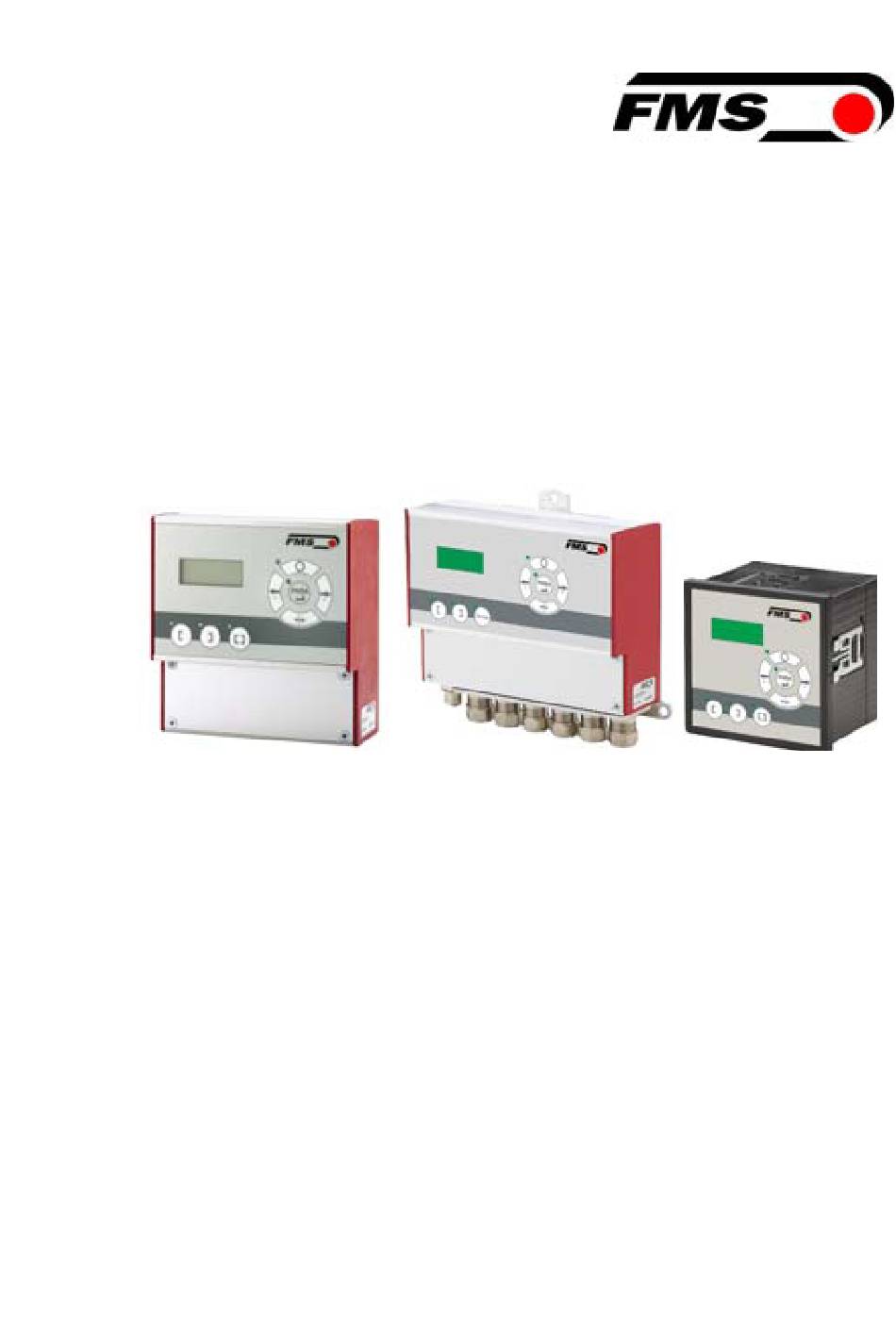

Bedienungsanleitung BKS309
Digitaler mikroprozessorgesteuerter Bahnlaufregler
Dokumenten Version
2.50
02/2019 NS
Firmware Version
V3.00
This operation manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für FMS BKS309

  • Seite 1 Bedienungsanleitung BKS309 Digitaler mikroprozessorgesteuerter Bahnlaufregler Dokumenten Version 2.50 02/2019 NS Firmware Version V3.00 This operation manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
  • Seite 2: Inhaltsverzeichnis

    ELEKTRISCHER ANSCHLUSS ......................12 Bahnlaufregler BKS309 ........................12 Materialsensoren ..........................13 Drehrahmen BKS020.EE und BKS015.EE mit externem Bahnlaufregler BKS309 ......13 Drehrahmen BKS030 oder der Stellantriebe FMS-winderGLIDE BKS.D.3 oder BKS.D.4 ....14 Stellantrieb FMS-winderGLIDE BKS.D.7 ..................14 Bahnlaufregler BKS309.R.CH und BKS309.R.CP ................17 BEDIENUNG KONFIGURATION ......................
  • Seite 3: Sicherheitshinweise

    Bedienungsanleitung Bahnlaufregler BKS309 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden.
  • Seite 4 Bedienungsanleitung Bahnlaufregler BKS309 Erdung der Komponenten Schlechte Erdung kann zu elektrischen Schlägen gegen Personen, Störungen an der Gesamtanlage oder Beschädigung der Regelelektronik führen! 14.02.2019...
  • Seite 5: Produktinformationen

    3 Produktinformationen 3.1 Funktionsweise Die Sensoren messen die Kantenlage und übermitteln die Information als Analogsignal an den Bahnlaufregler BKS309. In der Regelelektronik wird die aktuelle Position mit der vorgegebenen Sollposition verglichen. Übersteigt die Abweichung einen einstellbaren Wert [Totband], so wird der Drehrahmen nachgestellt.
  • Seite 6: Bestellcode Und Varianten Des Bahnlaufreglers Bks309

    Bedienungsanleitung Bahnlaufregler BKS309 Netzwerk eingebunden oder mit einem PC verbunden sein. Alle Einstellungen werden ausfallsicher gespeichert. 3.3 Bestellcode und Varianten des Bahnlaufreglers BKS309 Abbildung 2: Bestellcode BKS309_BA_manual.ai Bezeichnungen Gehäusevariaten Beschreibung BKS309.W Gehäusevariante zur Wandmontage BKS309.R Gehäusevariante zur Montage auf einer DIN-Schiene BKS309.S...
  • Seite 7: Drehrahmen, Lenkwalzen Oder Stellantrieb

    Überwachung mittels einer Positionserkennung. Am unteren Rahmenteil ist eine Aufnahmeschiene zur Positionierung der Sensoren integriert. Der Bahnlaufregler BKS309 kann auch in Ab- und Aufwickelstationen zur Steuerung von Stellantrieben der Baureihe FMS-winderGLIDE eingesetzt werden. Ebenso ist die Kombination mit Lenkwalzen der Baureihe FMS-webDIRECTOR möglich.
  • Seite 8: Schnelleinstieg

    Bedienungsanleitung Bahnlaufregler BKS309 4 Schnelleinstieg In der Plug & Play-Konfiguration der BKS309 mit entsprechendem Drehrahmen beschränkt sich die Inbetriebnahme auf die Montage des Drehrahmens oder des Stellantriebes am Maschinenrahmen, die Verkabelung und Aufstarten des Systems. 4.1 Konfiguration Lesen Sie die Bedienungsanleitung des verwendeten Drehrahmens oder des Stellantriebes vor der Konfiguration.
  • Seite 9: Montage Und Verkabelung

    Bedienungsanleitung Bahnlaufregler BKS309 5 Montage und Verkabelung 5.1 Montage eines Drehrahmens der Baureihe FMS-webMASTER Bei der Montage des Drehrahmens müssen Sie beachten, dass der Pfeil seitlich am Rahmen mit der Laufrichtung der Materialbahn übereinstimmt. Das untere Rahmenteil kann leicht auf dem Maschinenrahmen abgestützt werden.
  • Seite 10: Ausrichten Der Materialsensoren

    Materialsensor, Sensorachse Materialsensor, Sensorachse links Materialkante links Materialkante rechts Materialsensor, Sensorachse rechts Integrierter Bahnlaufregler BKS309.S (optional) Tabelle 4: Bezeichnungen Materialsensor immer an Auslaufseite montieren Bei einer Montage an der Einlaufseite wird keine Regelung möglich sein. Materialsensor so nah als möglich bei der Auslaufwalze montieren Diese Montageposition gewährleistet die höchste Regelqualität...
  • Seite 11 Bedienungsanleitung Bahnlaufregler BKS309 Bezeichnungen Position Beschreibung Materialkante Sensorachse Abweichung der Bahnkante von der Sensorachse Erfassungsbereich des Sensors Markierung Mitte des Erfassungsbereiches Abbildung 5: Materialsensoren Klemmhebel lösen Material in Gabelöffnung des Sensors positionieren. Sensorachse auf Materialkante ausrichten. Die Sensoren können mittels Positionierungsmarken einfach und präzise auf die Referenzkante des Materials...
  • Seite 12: Elektrischer Anschluss

    Bedienungsanleitung Bahnlaufregler BKS309 6 Elektrischer Anschluss Erdung der Komponenten Schlechte Erdung kann zu elektrischen Schlägen gegen Personen, Störungen an der Gesamtanlage oder Beschädigung der Regelelektronik führen! 6.1 Bahnlaufregler BKS309 Abbildung 6: Elektrischer Anschluss BKS309_BA_manual.ai 14.02.2019...
  • Seite 13: Materialsensoren

    Bedienungsanleitung Bahnlaufregler BKS309 6.2 Materialsensoren Abbildung 7: Elektrischer Anschluss Materialsensoren BKS309_BA_manual.ai 6.3 Drehrahmen BKS020.EE und BKS015.EE mit externem Bahnlaufregler BKS309 Abbildung 8: elektrischer Anschluss BKS020.EE und BKS015.EE mit externem Bahnlaufregler BKS309_BA_manual.ai 14.02.2019...
  • Seite 14: Drehrahmen Bks030 Oder Der Stellantriebe Fms-Winderglide Bks.d.3 Oder Bks.d.4

    6.4 Drehrahmen BKS030 oder der Stellantriebe FMS-winderGLIDE BKS.D.3 oder BKS.D.4 Abbildung 9: elektrischer Anschluss BKS030, BKS.D.3, BKS.D.4 BKS309_BA_manual.ai 6.5 Stellantrieb FMS-winderGLIDE BKS.D.7 Nur in Kombination mit BKS309.R.DC oder BKS309.W.DC Die Kombination mit einem anderen Bahnlaufregler wird zur Beschädigung oder Zerstörung der Komponenten führen. 14.02.2019...
  • Seite 15 Bedienungsanleitung Bahnlaufregler BKS309 Abbildung 10: Elektrischer Anschluss BKS309.DC (.R und .W) BKS309_BA_manual.ai 14.02.2019...
  • Seite 16 Bedienungsanleitung Bahnlaufregler BKS309 Abbildung 11: Elektrischer Anschluss BKS.D.7 BKS309_BA_manual.ai 14.02.2019...
  • Seite 17: Bahnlaufregler Bks309.R.ch Und Bks309.R.cp

    Bedienungsanleitung Bahnlaufregler BKS309 6.6 Bahnlaufregler BKS309.R.CH und BKS309.R.CP Abbildung 12: Elektrischer Anschluss BKS309.CP, BKS309.CH BKS309_BA_manual.ai 14.02.2019...
  • Seite 18 Bedienungsanleitung Bahnlaufregler BKS309 Pin-Belegung M16 14-Pol Beschreibung 24VDC Speisung 24VDC Speisung GND Speisung GND Speisung 24VDC Digital Dig. Eingang 1 Dig. Eingang 2 Dig. Eingang 3 Dig. Eingang 4 Relais 1/1 Relais 1/2 Relais 2/1 Relais 2/2 Pin-Belegung M16 8-Pol...
  • Seite 19 Bedienungsanleitung Bahnlaufregler BKS309 Pin-Belegung RD22, 7-Pol Beschreibung 24VDC Motor Richtung Motor Puls Motor GND Logik Ist-position Potentiometer 10V Potentiometer GND Motor 14.02.2019...
  • Seite 20: Bedienung Konfiguration

    Bedienungsanleitung Bahnlaufregler BKS309 7 Bedienung und Konfiguration Abbildung 13: Bedienoberfläche BKS309_BA_manual.ai Bezeichnungen Position Beschreibung LED Betriebszustand, leuchtet bei Automatikbetrieb Mittenregelung Kantenregelung rechts Kantenregelung links Umschalten Automatik- bzw. Handbetrieb Parametereinstellungen Manuell fahren, rechts; Wert erhöhen Manuell fahren, links; Wert verkleinern Mittelstellung anfahren Tabelle 5: Bedienelemente 14.02.2019...
  • Seite 21 Bedienungsanleitung Bahnlaufregler BKS309 Bezeichnungen Taste Funktion Gabel- oder Liniensensor ist auf der linken Seite montiert und angeschlossen. Der Bahnlaufregler regelt auf die linke Materialkante oder auf die Linie. Die LED zeigt die Regelart “Kante links” an. Gabel- oder Liniensensor ist auf der rechten Seite montiert und angeschlossen.
  • Seite 22: Automatikbetrieb

    Bedienungsanleitung Bahnlaufregler BKS309 LED blinkt bei angeschlossenem Liniensensor Wenn Sie einen Liniensensoren einsetzen, kann es vorkommen, dass der Bahnlaufregler den Drehrahmen blockiert. Diese Schutzfunktion wird aktiviert, wenn die Linie unterbrochen ist und deren Erkennung zeitweise nicht möglich ist. Die LED an der Manuell- / Automatikbetrieb-Taste beginnt dann zu blinken und weist den Bediener somit auf die schlechte Linienqualität hin.
  • Seite 23: Anfahren Und Speichern Von Positionen

    Bedienungsanleitung Bahnlaufregler BKS309 Position Auslenkung kann in 0.1mm Schritten gefahren werden. Wird die Taste gedrückt gehalten, bewegt sich der Antrieb kontinuierlich in die gewählte Richtung. Diese Funktionen können auch über die Digitaleingänge ausgeführt werden. 7.3 Anfahren und Speichern von Positionen Die Grund-, Mitten- und Maximalposition der Auslenkung können über die Parameter...
  • Seite 24 Bedienungsanleitung Bahnlaufregler BKS309 Ursache: Grund- oder Maximalposition ragen über die Mittenposition hinaus. 14.02.2019...
  • Seite 25: Konfiguration Über Die Bedienoberfläche

    Bedienungsanleitung Bahnlaufregler BKS309 8 Konfiguration über die Bedienoberfläche 8.1 Betriebsparameter Um die Betriebsparameter zu ändern muss sich der Bahnlaufregler im Handbetrieb befinden. Drücken Sie die Taste länger als 3 sec. um in das Menü der Betriebsparameter zu gelangen. Die LED oberhalb der Taste leuchtet auf und der erste Parameter erscheint auf der Anzeige.
  • Seite 26 Bedienungsanleitung Bahnlaufregler BKS309 Bezeichnungen Parameter Ein- Auswahl Vorgabe heit Relais 1 Relais 1 MittSens R1= MittSens oder Relais 2 MatVorha Relais 2 Auto&Ma setzen MatVorha Aut&Fehl Auto Zentrum Digitalein Eingang 1 Puls→Au I1= Peg→Aut gang 1, 2, Eingang 2 I2=Zentrum 3 oder 4 Peg→Aut...
  • Seite 27 Bedienungsanleitung Bahnlaufregler BKS309 Bezeichnungen Parameter Ein- Auswahl Vorgabe heit Aufstarten Power ON Manuell Manuell Auto Letzter Verhalten Auto→Ma Manuell Manuell beim Zentrum Verlassen Automatik betrieb Grundposi GrundPos 300.0 tion 3) Zentrums MittePos 300.0 62.5 4) osition 3) Maximalp Max Pos 300.0...
  • Seite 28: Beschreibung Der Betriebsparameter

    Bedienungsanleitung Bahnlaufregler BKS309 8.3 Beschreibung der Betriebsparameter Einstellen des Sollwertes [Sollwert] Zweck: Parameter zur Einstellung des Führungspunkt (Sollwert). Der Sollwert bleibt nur bis zum nächsten Power-ON gespeichert. Bereich: -5.00 bis +5.00 Default: 0.00 Inkrement 0.01 Einheit: [mm] Bestimmung des Sollwertes [SollMode] Zweck: Bestimmung des Sollwertes.
  • Seite 29: Mittenposition Detektieren [Mittsens]

    Bedienungsanleitung Bahnlaufregler BKS309 Zweck: Bei der Einstellung [Ja] wird der Sollwert nach einem Aus- / Einschaltvorgang auf den zuletzt gewählten Wert gesetzt. Hinweis: Die beiden Parameter [SollMode] und [MerkSoll] sind bedingt abhängig von einander. Falls Sie eine dieser beiden Funktionen benötigen, setzen Sie entweder [SollMode] auf [Auto] oder [MerkSoll] auf [JA].
  • Seite 30 Bedienungsanleitung Bahnlaufregler BKS309 [Zentrum] Einstellung: Zweck: Bei [Zentrum] wird der Relaisausgang aktiv, wenn der Drehrahmen oder Stellantrieb im Zentrum stehen bleibt (im Handbetrieb) [Aus] Einstellung: Zweck: Bei der Einstellung [Aus] wird der Relaisausgang deaktiviert. Digitaleingang 1, 2, 3 oder 4 [Eingang1…4] Es stehen vier verschiedene Digitaleingänge zur Verfügung.
  • Seite 31 Bedienungsanleitung Bahnlaufregler BKS309 Zweck: Je nach Betriebszustand sind mit dem [+Sol/→] Parameter zwei verschiedene Einstellungen möglich. Im Handbetrieb bewegt sich der Drehrahmen/Stellantrieb nach rechts bzw. in die ausgefahrene Position. Im Automatikbetrieb wird die Sollwertposition in 0.1mm Schritten erhöht. Der Vorgang ist pulsgesteuert (Defaulteinstellung für Digitaleneingang 4).
  • Seite 32 Bedienungsanleitung Bahnlaufregler BKS309 [links] Einstellung: Zweck: DLS2 Sensor auf der linken Seite (Laufrichtung der Materialbahn) [rechts] Einstellung: Zweck: DLS2 Sensor auf der linken Seite (Laufrichtung der Materialbahn) Passwort Zweck: Einstellungen am Bahnlaufregler können mittels eines Passwortes geschützt werden. Wenn ein Passwortschutz gewählt wurde (Auswahl Ja), wird das System bei jeder Parameteränderung das Passwort...
  • Seite 33 Bedienungsanleitung Bahnlaufregler BKS309 Einheitssystem [Einheit] Zweck: Dieser Parameter bestimmt das Einheitssystem das am Display angezeigt wird. Zwei Einstellungen sind möglich: [Metrisch] Einstellung: Zweck: Einstellung für metrisches Einheitssystem (Defaulteinstellung). [Imperial] Einstellung: Zweck: Einstellung des imperialen Einheitssystem. Wird in den USA gebraucht.
  • Seite 34 Bedienungsanleitung Bahnlaufregler BKS309 Zweck: Der Bahnlaufregler speichert beim Abschalten die aktuelle Betriebsart. Bei einem Neustart wird die zuletzt verwendete Betriebsart wiederhergestellt. Verhalten beim Verlassen des Automatikbetriebs [Auto→Man] Zweck: Der Parameter [Auto→Man] definiert das Verhalten des Bahnlaufreglers nach dem verlassen des Automatikbetriebs.
  • Seite 35: Regelrichtung Des Aktuators [Aktuator]

    Bedienungsanleitung Bahnlaufregler BKS309 Bedingung: Der Defaultwert ist abhängig vom Stellantriebtyp der verwendet wird. Dieser Parameter wird nur angezeigt, wenn ein Stellantrieb / winderGLIDE an den Regler angeschlossen wurde. Maximalposition [Max Pos] Zweck: Der Parameter [Max Pos] definiert die Grundposition der Stellantriebsspindel im ausgefahrenem Zustand.
  • Seite 36: Werkseinstellungen [Default]

    Bedienungsanleitung Bahnlaufregler BKS309 Inkrement Einheit: [ - ] [Subnetz] Zweck: Der Parameter definiert die Zuordnung der Subnetz-Maske im Ethernet Netzwerk für den Regler. Dies ermöglicht die Kommunikation mit dem Gerät über einen Webbrowser. Die Subnetz-Maske muss in 4 separaten Blöcken eingegeben werden: (Sub.
  • Seite 37: Systemparameter

    Bedienungsanleitung Bahnlaufregler BKS309 8.4 Systemparameter Um die Systemparameter zu ändern muss sich der Bahnlaufregler im Handbetrieb befinden. Drücken Sie die beiden Tasten länger als 3 sec. um in das Menü der Betriebsparameter zu gelangen. Die LED oberhalb der Taste leuchtet auf und der erste Parameter erscheint auf der Anzeige.
  • Seite 38: Liste Der Systemparameter

    Bedienungsanleitung Bahnlaufregler BKS309 8.5 Liste der Systemparameter Bezeichnungen Parameter Ein- Auswahl Vorgabe heit Zentrums- Offset>< abgleich Position PosErken Potentio erkennen Ein Hal Zwei Hal Zentrums- ZentrPos Schritt 10‘00 position Rechter RechterA Schritt 10‘00 Anschlag Antriebs- Drehsinn Standard Standard richtung Invers ändern...
  • Seite 39: Erklärung Der Systemparameter

    Bedienungsanleitung Bahnlaufregler BKS309 3) Parameter nur einstellbar für FMS-winderGLIDE BKS.D.3, BKS.D.4 und BKS.D.7 (Potentiometer) 4) Voreinstellung ist abhängig vom verwendeten Aktuatortyp. Bei der Verwendung eines winderGLIDE BKSD.4 müssen die Systemparameter wie BKS.D.3 gesetzt werden. 5) Systemparameter werden mit dem Werkseinstellungsbefehl nicht zurückgesetzt.
  • Seite 40 Bedienungsanleitung Bahnlaufregler BKS309 Zentrumsposition [ZentrPos] Die Zentrumsposition [ZentrPos] wird nur verwendet, wenn das Zweck: Positionserkennungssystem auf ein Hallsensor eingestellt. Sie bestimmt das mechanische Zentrum in Motorschritten vom linken Referenzanschlag aus gesehen. Bei einer Zentrumsfahrt wird die hier eingestellte Zentrumsposition direkt angefahren.
  • Seite 41 Bedienungsanleitung Bahnlaufregler BKS309 Stellantriebe [winderGL] Zweck: Mit dem Parameter [winderGL] teilt man dem Bahnlaufregler mit welcher Stellantriebtyp in Regelsystem verwendet wird. Der Produktname für FMS Stellantriebe ist winderGLIDE. Der Anwender kann zwischen drei winderGLIDE Typen wählen: [D.3.125] oder [D.4.125] oder [D.6.125]...
  • Seite 42: Werkseinstellungen Wiederherstellen

    Bedienungsanleitung Bahnlaufregler BKS309 8.7 Werkseinstellungen wiederherstellen Die Werkseinstellungen der Bahnlaufregler BKS309 können entweder mit dem Betriebsparameter [Default] wiederhergestellt werden. Alternativ können Sie dies durch drücken einer Tastenkombination durchführen. Trennen Sie die Bahnlafregler von der Netzspannung. Drücken Sie gleichzeitig die Tasten und schliessen die Spannungsversorgung wieder an.
  • Seite 43: Konfiguration Über Webbrowser

    Bedienungsanleitung Bahnlaufregler BKS309 9 Konfiguration über Webbrowser Der Bahnlaufregler BKS309 kann in einem Ethernet Netzwerk eingebunden werden und über einen Webbrowser (Internet Explorer 7 oder höher) konfiguriert werden. Die Geräte haben eine statische IP-Adresse die über das Bedienpanel eingestellt werden kann. Die IP-Adresse wird nicht automatisch über DHCP bezogen.
  • Seite 44 Bedienungsanleitung Bahnlaufregler BKS309 Abbildung 15: Home Home.jpg Mit der Menüsteuerung an der linken Bildschirmseite können Sie auf der Seite navigieren. Abbildung 16: Remote Control Remote Control 14.02.2019...
  • Seite 45 Bedienungsanleitung Bahnlaufregler BKS309 Abbildung 17: Betriebsparameterliste Abbildung 18: Betriebsparameterliste für FMS-winderGLIDE Stellantriebe 14.02.2019...
  • Seite 46 Bedienungsanleitung Bahnlaufregler BKS309 Abbildung 19: Ethernet Abbildung 20: Firmware 14.02.2019...
  • Seite 47: Peer-To-Peer Verbindung

    Die Konfiguration ist auch mit einem Desktop- oder Laptop-Computer über eine Peer-to- Peer-Verbindung möglich. Abbildung 21: Peer-to-peer Bei der Konfiguration des BKS309 muss sichergestellt werden, dass das Gerät eine IP- Adresse in einem statischen Block zugeordnet wird. Für Fragen zur Integration des Bahnlaufreglers in Ihrem Ethernet-Netzwerk, kontaktieren Sie bitte Ihren IT- Systemadministrator.
  • Seite 48 Bedienungsanleitung Bahnlaufregler BKS309 Das Fenster „Status von LAN-Verbindung“ öffnet sich. Rechter Mausklick auf „Eigenschaften“ Das Fenster „Eigenschaften von LAN-Verbindung“ öffnet sich Wählen Sie die Verbindung „Internetprotokoll Version 4 (TCP/IPv4)“. Wählen Sie „Eigenschaften“. Das entsprechende Fenster öffnet sich. 14.02.2019...
  • Seite 49 Schliessen Sie das Fenster mit “OK”. Schliessen Sie alle weiteren Fenster Der Computer ist jetzt bereit um mit dem BKS309 Bahnlaufregler zu kommunizieren: Öffnen Sie Ihren Webbrowser (Microsoft Internet Explorer, Mozilla Firefox, o.ä.) Die Default-Adresse des BKS309 ist 192.168.000.090. Wenn nichts geändert wurde, geben Sie diese IP-Adresse in das Eingabefeld ein (z.B.
  • Seite 50: Abmessungen

    Bedienungsanleitung Bahnlaufregler BKS309 10 Abmessungen Abbildung 22: Abmessungen BKS309.W – Wandmontage BKS309_BA_Manual.ai 14.02.2019...
  • Seite 51 Bedienungsanleitung Bahnlaufregler BKS309 Abbildung 23: Abmessungen BKS309.R - DIN-Schiene BKS309_BA_Manual.ai 14.02.2019...
  • Seite 52 Bedienungsanleitung Bahnlaufregler BKS309 Abbildung 24: Abmessungen BKS309.S - integriert in Schaltpult BKS309_BA_Manual.ai 14.02.2019...
  • Seite 53 Bedienungsanleitung Bahnlaufregler BKS309 Abbildung 25: Abmessungen BKS309.R.CH bzw. BKS309.R.CP BKS309_BA_Manual.ai 14.02.2019...
  • Seite 54: Technische Daten

    Bedienungsanleitung Bahnlaufregler BKS309 11 Technische Daten Bezeichnungen Prozessor Zykluszeit 1 ms Ansteuerung Drehrahmen Schritt-Motor. Leistungsteil 24VDC im Gehäuse integriert [Totband] 0 bis 2mm, einstellbar in 0.1mm Schritten Sollpositionsvorgabe ± 5mm, einstellbar in 0.1mm Schritten Regelungsarten Kante links/ Kante rechts/ Mitten- und Linienregelung Schnittstelle Webbrowser Ethernet Explorer 7 oder höher...
  • Seite 55: Trouble Shooting

    Bedienungsanleitung Bahnlaufregler BKS309 12 Trouble Shooting Bezeichnungen Fehlerart Ursache Störungsbehebung Kante ausserhalb Die Kante hat sich aus Sensor genauer auf Kante Erfassungsbereich ausrichten; Sensorerfassungsbereich Sollwert weniger verstellen im herausbewegt Automatikbetrieb BKS führt Sensor ist auf falscher Sensor auf richtiger Seite...
  • Seite 56 Bedienungsanleitung Bahnlaufregler BKS309 FMS Force Measuring Systems AG FMS USA, Inc. FMS (UK) FMS (Italy) Aspstrasse 6 2155 Stonington Avenue Suite 119 Aspstrasse 6 Aspstrasse 6 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 (USA) 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) Tel.
