Bedienungsanleitung BKS010
2 Begriffe
Links und Rechts:
Links und rechts sind immer in Laufrich-
tung der Bahn gesehen (Bild 1).
3 Systembestandteile
Die BKS010 besteht aus folgenden Komponenten (siehe auch Bild 2):
Drehrahmen
• In der Breite auf die Materialbahn angepasst
• DC-Servo-Antrieb
• Mit integrierter Aufnahme für die Sensoren
Regelelektronik
• Für alle Steuerfunktionen
• Mit Bedienpanel für sämtliche Funktionen
• Die Regelelektronik ist in den Drehrahmen integriert und vorverkabelt. Die Einheit
ist IP20 dicht.
Sensoren
• zur Erfassung der Bahnkante
• 1 oder 2 analoge Sensoren
• Die Sensoren sind anschlussfertig verkabelt und mit einem Stecker mit Anschluss-
gewinde M8x1 versehen.

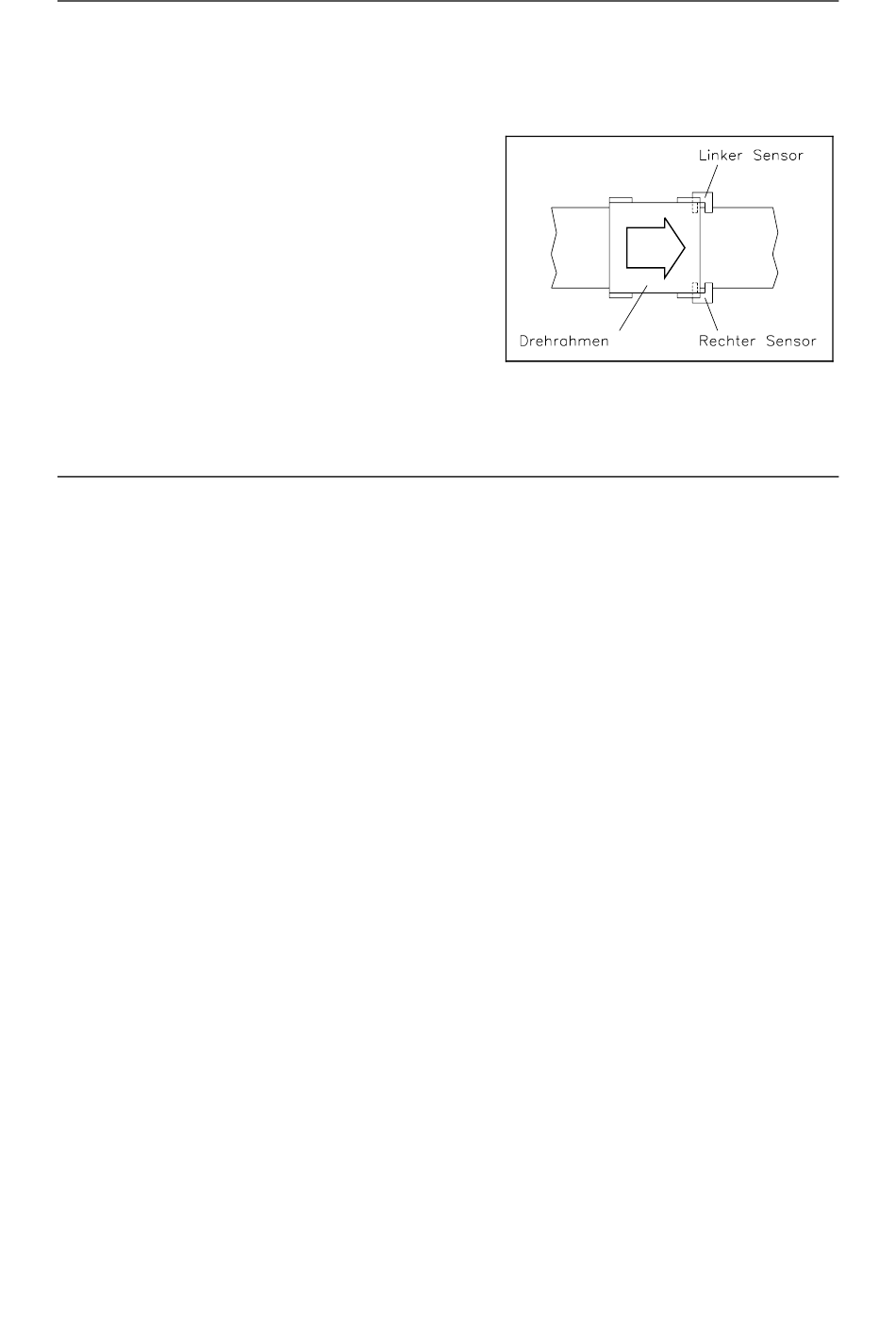

Bild 1: links und rechts
4
K100007d
