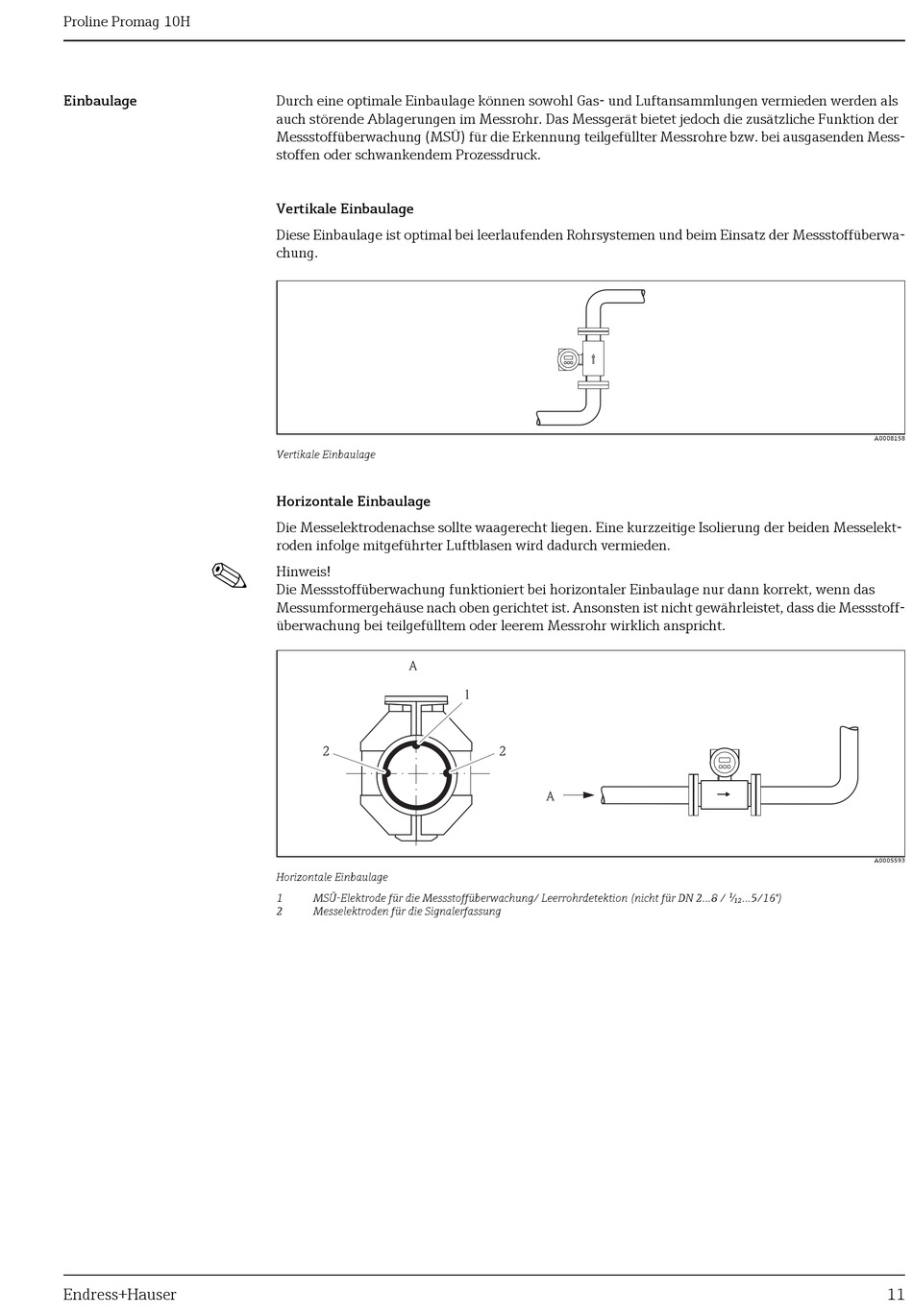

Proline Promag 10H
Einbaulage
!
Endress+Hauser
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als
auch störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch die zusätzliche Funktion der
Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Mess-
stoffen oder schwankendem Prozessdruck.
Vertikale Einbaulage
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwa-
chung.
Vertikale Einbaulage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelekt-
roden infolge mitgeführter Luftblasen wird dadurch vermieden.
Hinweis!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das
Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoff-
überwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
Horizontale Einbaulage
1
MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion (nicht für DN 2...8 / ¹⁄₁₂...5/16")
2
Messelektroden für die Signalerfassung
1
2
A
A0008158
A0005593
11
