Durchflussgrenze; Druckverlust; Vibrationen - Endress+Hauser Proline Promag 10H Technische Information

Proline Promag 10H

Durchflussgrenze

!

Druckverlust

Vibrationen

!
Endress+Hauser
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufneh-
mers. Die optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s (6,5...9,8 ft/s). Die Durchflussge-
schwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes abzustimmen:
• v < 2 m/s (6,5 ft/s): bei kleinen Leitfähigkeiten
• v > 2 m/s (6,5 ft/s): bei belagsbildenden Messstoffen (z.B. fettreiche Milch)
Hinweis!
• Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion der
Messaufnehmer-Nennweite (→  12, Abschnitt "Anpassungsstücke").
• Für Messstoffe mit hohem Feststoffgehalt kann ein Messaufnehmer mit nominalem Durchmesser
> DN 8 (³⁄₈") aufgrund größerer Elektroden die Signalstabilität und Reinigbarkeit verbessern.
• Kein Druckverlust, falls der Einbau des Messaufnehmers in eine Rohrleitung mit gleicher Nennweite
erfolgt.
• Druckverlustangaben bei der Verwendung von Anpassungsstücken nach DIN EN 545
(→  12, Abschnitt "Anpassungsstücke").
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu
fixieren.
Hinweis!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer
empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit →  14, Abschnitt
"Stoß- und Schwingungsfestigkeit".

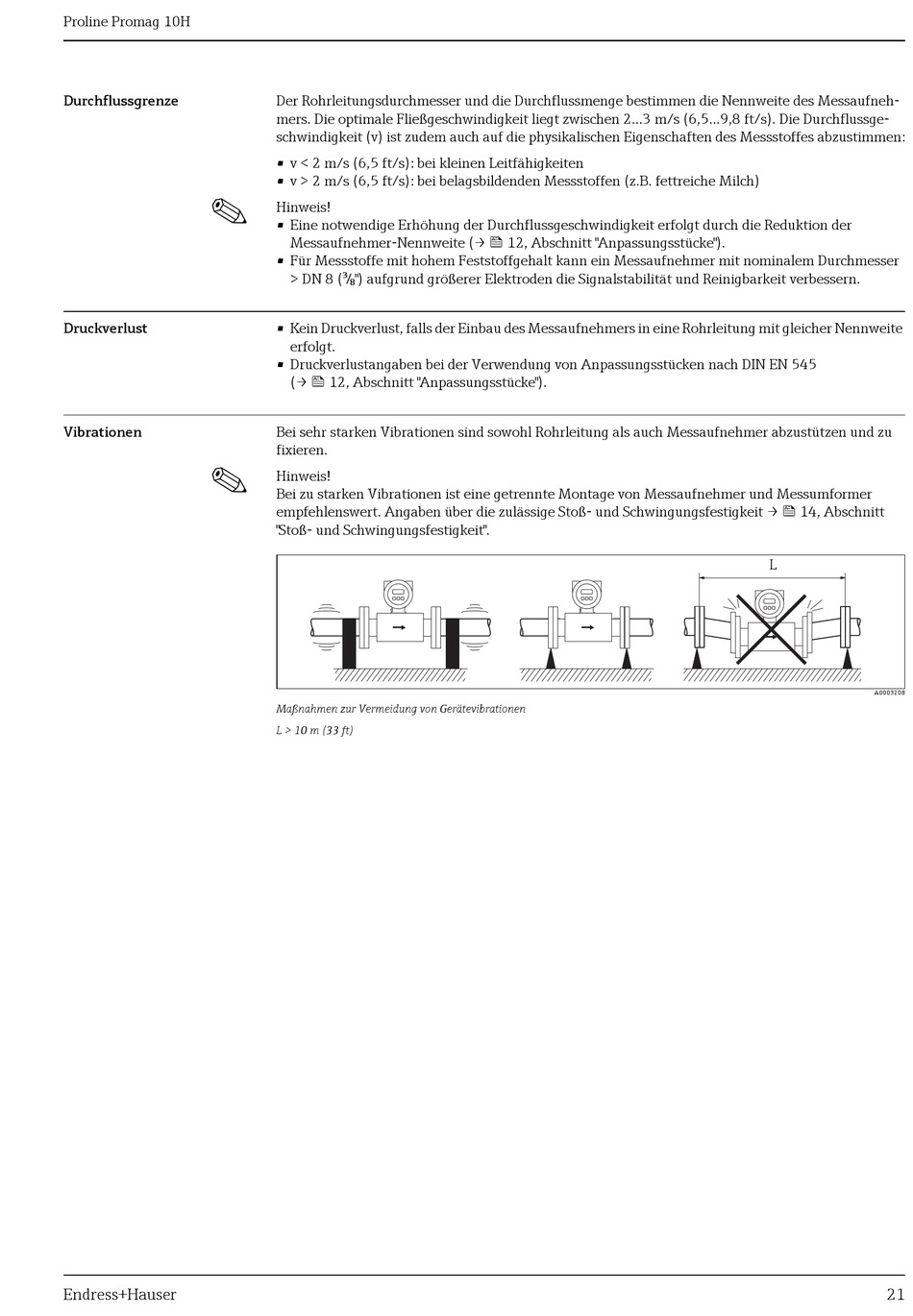

Maßnahmen zur Vermeidung von Gerätevibrationen
L > 10 m (33 ft)
L
A0003208
21
