2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

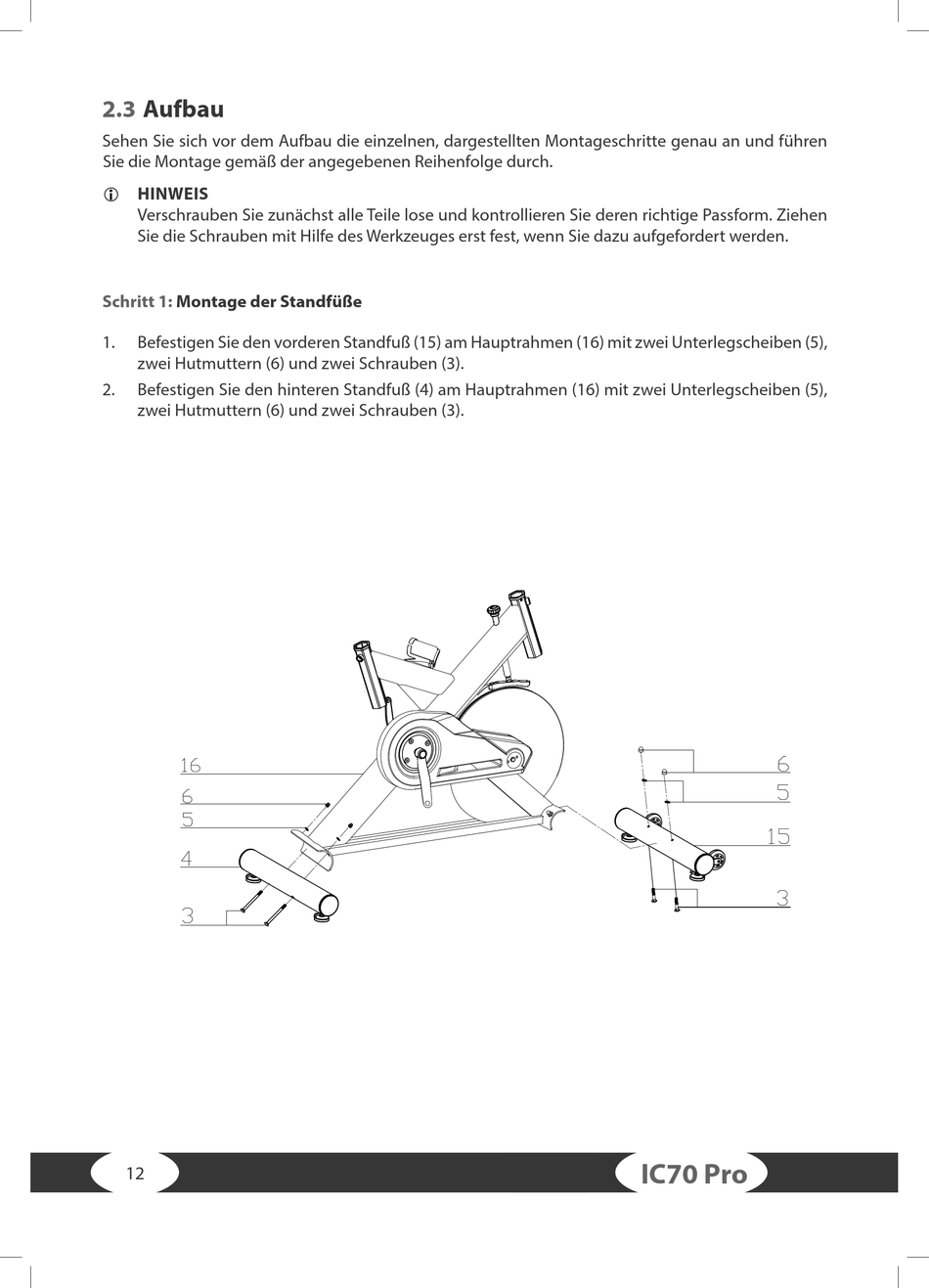

Schritt 1: Montage der Standfüße
1. Befestigen Sie den vorderen Standfuß (15) am Hauptrahmen (16) mit zwei Unterlegscheiben (5),
zwei Hutmuttern (6) und zwei Schrauben (3).
2. Befestigen Sie den hinteren Standfuß (4) am Hauptrahmen (16) mit zwei Unterlegscheiben (5),
zwei Hutmuttern (6) und zwei Schrauben (3).
