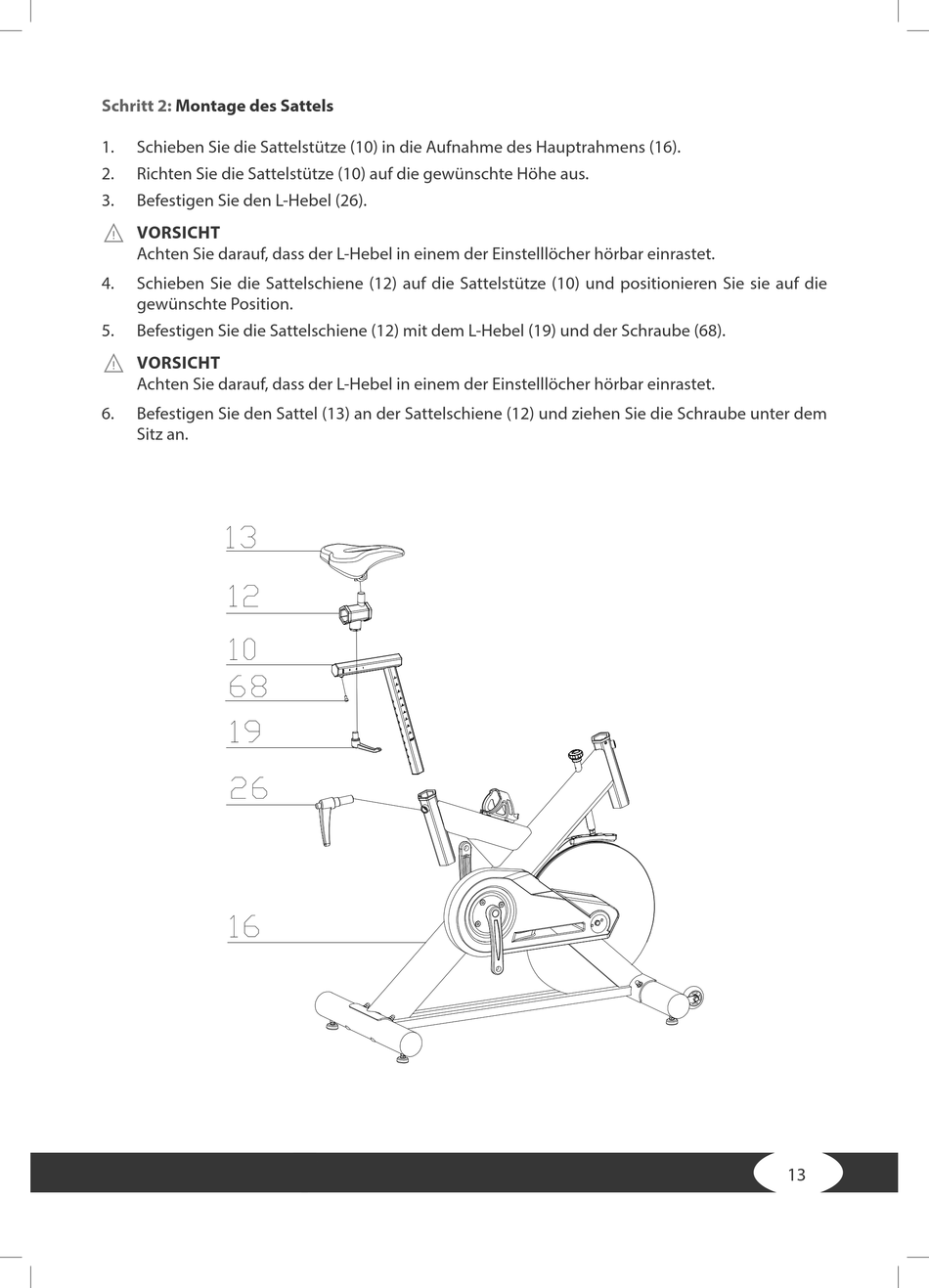

Schritt 2:
Montage des Sattels
1.
Schieben Sie die Sattelstütze (10) in die Aufnahme des Hauptrahmens (16).
2.
Richten Sie die Sattelstütze (10) auf die gewünschte Höhe aus.
3.
Befestigen Sie den L-Hebel (26).
⚠
VORSICHT
Achten Sie darauf, dass der L-Hebel in einem der Einstelllöcher hörbar einrastet.
4.
Schieben Sie die Sattelschiene (12) auf die Sattelstütze (10) und positionieren Sie sie auf die
gewünschte Position.
5.
Befestigen Sie die Sattelschiene (12) mit dem L-Hebel (19) und der Schraube (68).
⚠
VORSICHT
Achten Sie darauf, dass der L-Hebel in einem der Einstelllöcher hörbar einrastet.
6.
Befestigen Sie den Sattel (13) an der Sattelschiene (12) und ziehen Sie die Schraube unter dem
Sitz an.
13
