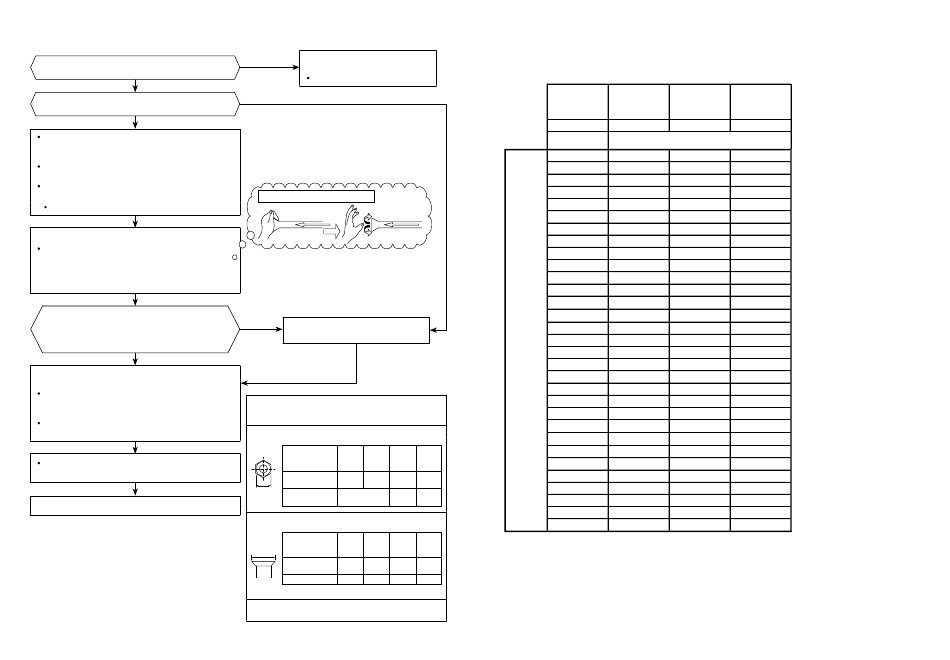

Y at-il des rayures ou des bosses sur la tuyauterie
existante?
NON
Est-il possible d'utiliser le climatiseur existant.
OUI
Après avoir utilisé le climatiseur existant en mode
de refroidissement pendant env. 30 minutes ou
plus*, récupérer le réfrigérant.
Veuillez vous reporter à « 13 Récupération du fluide
frigorigène ».
Pour le nettoyage de la tuyauterie et la récupération
de l'huile.
Récupération du réfrigérant: Méthode de purge
Retirez le climatiseur de la tuyauterie et effectuer un
rinçage (pression d'azote de 0,5 MPa) pour enlever
tout ce qui reste à l'intérieur des tuyaux.
Est-ce que l'huile a été largement décolorée ou
qu'une quantité de débris a été évacuée.
(Quand l'huile se détériore, la couleur de l'huile
change en une couleur boueuse ou noire.)
NON
Connectez les unités intérieures/extérieures à la
tuyauterie existante.
Utilisez un écrou évasé fourni avec l'unité principale
pour les unités intérieures/extérieures. (N'utilisez
l'écrou évasé de la tuyauterie existante.)
Ré-usinez à la dimension d'usinage d'évasement à
la taille pour le R32/R410A.
(Essai d'étanchéité), Vide sec, Charge en réfrigérant,
Vérification des fuites de gaz
Essai de fonctionnement
43-FR
Tuyauterie existante: Utilisation
OUI
impossible.
Utilisez une nouvelle tuyauterie
NON
Pression du gaz d'azote 0,5 MPa
(En cas de reste d'évacuation, il se peut qu'une
grande quantité de reste sont présents.)
OUI
Nettoyez les tuyaux ou utilisez des
nouveaux tuyaux.
Travail de tuyauterie nécessaire pour changer la
taille de l'écrou évasé/usinage d'évasement à cause
de la compression des tuyaux.
1) Largeur de l'écrou évasé : H
Diamètre
extérieur du Ø6,4 Ø9,5 Ø12,7 Ø15,9
tuyau en cuivre
Pour le R32,
17 22 26
R410A
H
Même que
Pour le R22 24
ci-dessus
2) Dimension de l'usinage de l'évasement : A
Diamètre
extérieur du Ø6,4 Ø9,5 Ø12,7 Ø15,9
tuyau en cuivre
A
Pour le R32,
9,1 13,2 16,6
R410A
Pour le R22 9,0 13,0 16,2
Devient un peu plus large pour le R32/R410A
N'appliquez pas d'huile réfrigérante sur la surface de
l'évasement.
[2] Surface au sol minimum : A
Quantité totale
de fluide
frigorigène*
h
0
M (kg)
2,000
2,035
2,070
2,105
2,140
2,175
2,210
2,245
2,280
2,315
2,350
2,385
2,420
2,455
2,490
2,525
3,5HP
2,560
2,595
2,630
2,665
2,700
2,735
2,770
2,805
(mm)
2,840
2,875
2,910
29
2,945
27
2,980
3,015
3,050
(mm)
* Quantité totale de fluide frigorigène : Quantité de fluide
frigorigène pré-chargée en usine + Quantité supplémentaire
19,7
de fluide frigorigène chargée pendant l'installation
19,4
– 22 –
(m²)
min
Unité Unité Unité
sur pied murale de plafond
0,6 1,8 2,2
2
A (m )
min
34,32 3,81 2,55
35,53 3,95 2,64
36,77 4,09 2,73
38,02 4,22 2,83
39,30 4,37 2,92
40,59 4,51 3,02
41,91 4,66 3,12
43,25 4,81 3,22
44,61 4,96 3,32
45,98 5,11 3,42
47,39 5,27 3,52
48,81 5,42 3,63
50,25 5,58 3,74
51,72 5,75 3,85
53,20 5,91 3,96
54,71 6,08 4,07
56,23 6,25 4,18
57,78 6,42 4,30
59,35 6,59 4,41
60,94 6,77 4,53
62,55 6,95 4,65
64,18 7,13 4,77
65,84 7,32 4,90
67,51 7,50 5,02
69,21 7,69 5,15
70,92 7,88 5,28
72,66 8,07 5,40
74,42 8,27 5,54
76,20 8,47 5,67
78,00 8,67 5,80
79,82 8,87 5,94
