Digital Inverter
5
POTRUBNÍ VEDENÍ CHLADICÍHO MÉDIA

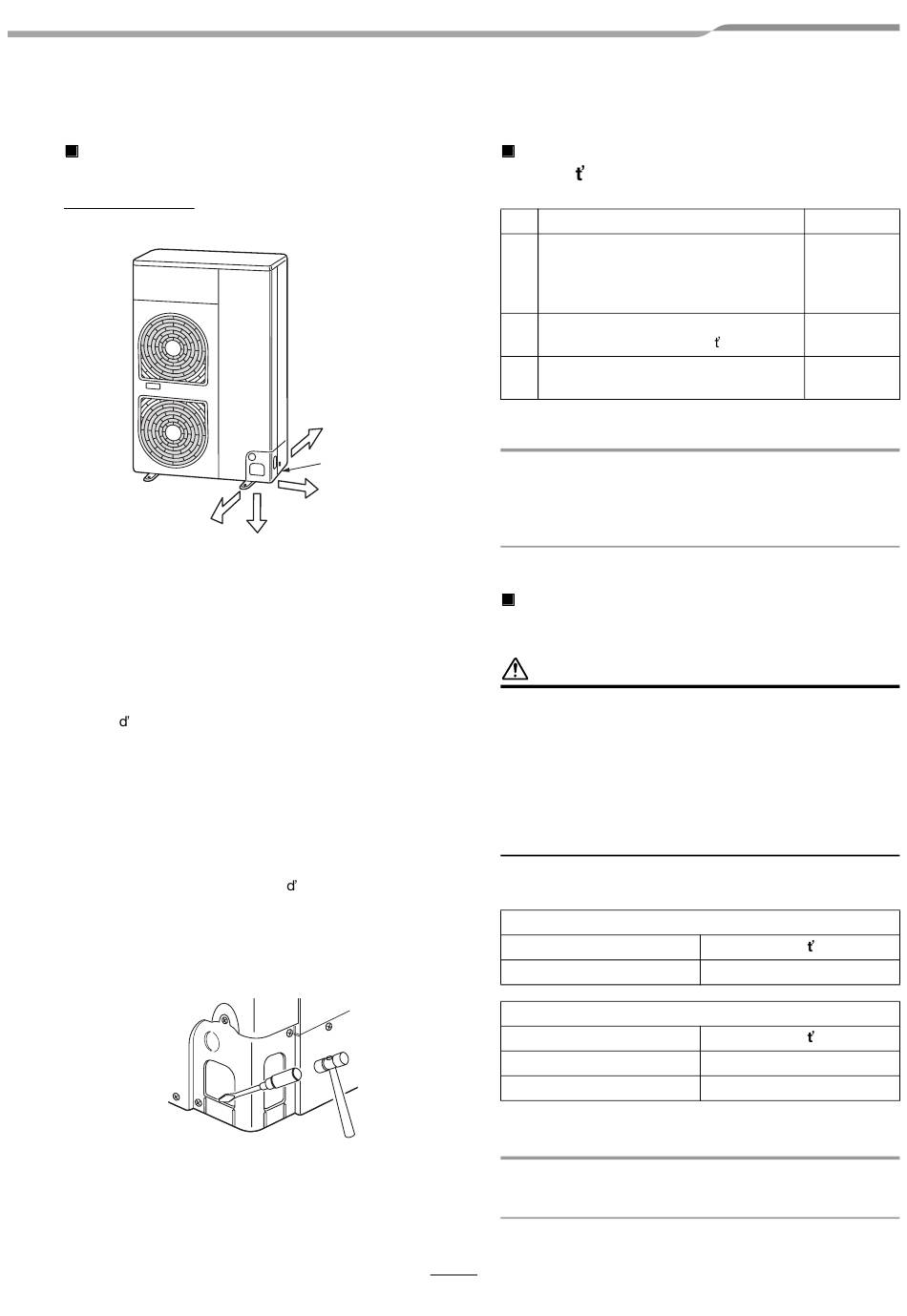

Vyražení krytu potrubí
Postup vyražení
Směr dopředu
•
Pokojové/venkovní připojovací potrubí je možno připojit
ve 4 směrech.
Odstraňte vyraženou část krytu potrubí, skrz kterou se
trubky nebo vodiče mají vést skrz základovou desku.
•
Sundejte kryt potrubí a několikrát klepněte na
prolisovanou část násadou šroubováku. Prolisovanou
část je možno snadno prorazit.
•
Po proražení díry odstraňte otřepy kolem díry a pak
nasa te ochrannou průchodku a vodicí materiál kolem
průchozí díry, aby vodiče a trubky byly chráněny.
Následující obrázek znázorňuje, že pokud je kryt potrubí
ponechán na místě, je proražení prolisovaného otvoru
snadnější, než když je kryt z jednotky demontován.
Při proražení otvoru lze prolisovanou část snadno
odstranit rukou, jestliže je spodek tří míst, kde je sekce
spojena podél vodítek, narušena šroubovákem.
•
Po proražení prolisovaného otvoru odstraňte otřepy a
kolem průchozího otvoru nasa te ochrannou průchodku
a ochranný materiál dodávaný jako příslušenství, aby
byly vodiče a trubky chráněny. Po připojení potrubí také
nezapomeňte nasadit kryty trubek. Kryt potrubí se
snadno nasadí odříznutím zářezů ve spodní části krytů.
* Při práci používejte ochranné rukavice.
Směr dozadu
Kryt potrubí
Směr do strany
Směr dolů
Volitelné instalační díly
(Zajiš ované místně)
Potrubní vedení chladicího média
Strana kapaliny: Ø12,7 mm
A
Strana plynu: Ø19,1 mm (cca 800 mm)
Materiál pro izolaci trubek
B
(polyetylénová pěna, tlouš ka 10 mm)
C Tmel, PVC páska
POŽADAVEK
Při připojování potrubí chladicího média mezi odbočkové
potrubí a pokojovou jednotku postupujte podle pokynů v
návodu k instalaci dodávanému k odbočkovému potrubí a v
návodu k instalaci pokojové jednotky.
Připojení potrubní vedení chladicího
média
VÝSTRAHA
PŘI INSTALACI POTRUBÍ VEZMĚTE V ÚVAHU
NÁSLEDUJÍCÍ 4 DŮLEŽITÉ BODY
1. Dejte pozor, aby se do připojovacího potrubí nedostal
prach a vlhkost.
2. Pevně utáhněte spoj mezi trubkami a jednotkou.
3. Odsajte vzduch z připojovacího potrubí pomocí
VAKUOVÉ VÝVĚVY.
4. Zkontrolujte úniky plynu v místech připojení.
Připojení potrubí
Vnější průměr
Ø12,7 mm
Vnější průměr
Ø19,1 mm
Ø28,6 mm
POŽADAVEK
Na straně plynu nezapomeňte použít potrubí Ø19,1 mm
dodávané k venkovní jednotce.
10
Název dílu
Ø28,6 mm
Strana kapaliny
Tlouš ka
0,8 mm
Strana plynu
Tlouš ka
1,2 mm
1,0 mm (střední tvrdost)
Počet
Po jednom
kuse
1
Po jednom
kuse
