Digital Inverter

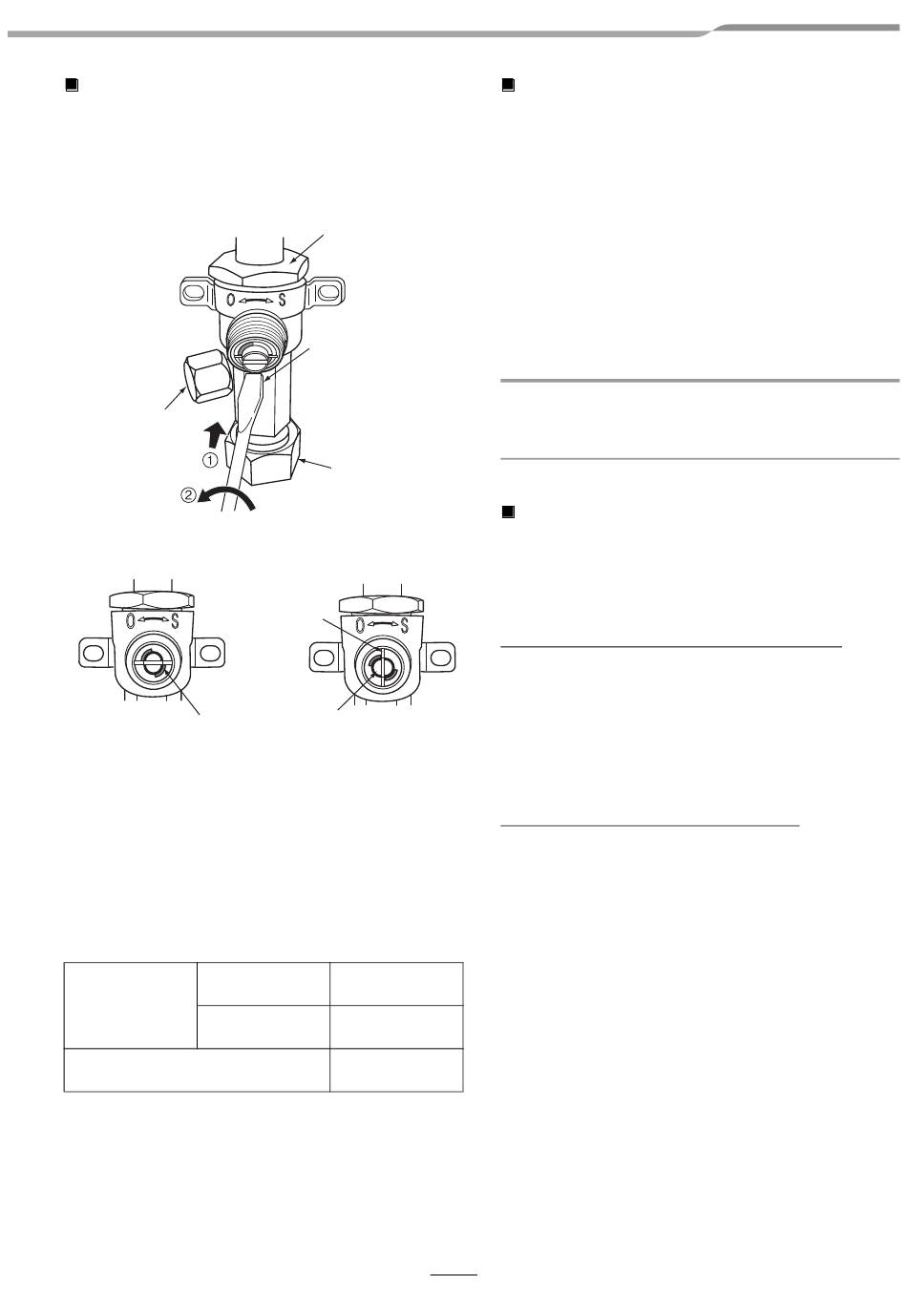

Hvordan ventilen åbnes
Åbn eller luk ventilen.
Væskeside
Åbn ventilen med en 4-mm sekskantnøgle.
Gasside
Påfyldningsåbning
Helt lukket
Hovedstopper
• Mens ventilen er helt åben, og efter at skruetrækkeren har
nået stopperen, må man ikke anvende et
tilspændingsmoment, som overstiger 5 N•m. Anvendelse
af et for stort moment kan beskadige ventilen.
Forholdsregler for håndtering af ventilen
• Åbn ventilstammen, indtil den rammer stopperen.
Det er ikke nødvendigt at anvende yderligere kraft.
• Stram hætten godt til med en momentnøgle.
Tilspændingsmoment til hætte
Ventilstørrelse
Påfyldningsåbning
DN
Ventilenhed
Drej den 90° i retningen mod
uret med en minus-
skruetrækker, indtil den
rammer stopperen.
(Helt åben)
Kravemøtrik
Håndtagsposition
Helt åbnet
Stopperstift
Bevægelig del af ventil (stamme)
50 til 62 N•m
Ø12,7 mm
(5,0 til 6,2 kgf•m)
20 til 25 N•m
Ø19,1 mm
(2,0 til 2,5 kgf•m)
14 til 18 N•m
(1,4 til 1,8 kgf•m)
Isolering af rørene
• Temperaturen på både væskesiden og gassiden vil være
lav under afkøling, så sørg for at isolere rørene på begge
sider, således at dannelse af kondens fohindres.
• Isoler rørene separat for væskesiden og gassiden.
• Isoler forgreningsrørene ved at følge instruktionerne i
den installationsvejledning, som følger med
forgreningsrørkitten.
• Anvend det isoleringsmateriale, der følger med som
ekstratilbehør, til at isolere diam. 19,1 mm røret på
gassiden.
• Tætn området, hvor 19,1 mm røret og diam. 22,2 til
28,6 mm røret er tilsluttet, således at der ikke er nogen
mellemrum tilbage.
KRAV
Sørg for at anvende et isoleringsmateriale, som kan modstå
temperaturer over 120°C for gassiderøret, da dette rør vil
blive meget varmt under opvarmning.
Tilføjelse af kølemiddel
Denne model er en 30 m påfyldningsfri type, som ikke har
behov for at få kølemiddel fyldt på for kølemiddelrør på over
30 m. Når der anvendes et kølemiddelrør, som er længere
end 30 m, tilføjes den angivne mængde kølevæske.
Fremgangsmåde for tilføjelse af kølemiddel
1. Luk ventilerne, når du har tømt kølemiddelrøret, og påfyld
derefter kølevæske, mens der er slukket for
airconditionanlægget.
2. Hvis kølevæske ikke kan påfyldes til den specificerede
mængde, skal du påfylde den påkrævede mængde
kølevæske fra påfyldningsåbningen på ventilen på
gassiden under afkøling.
Betingelser for tilføjelse af kølemiddel
Tilføj flydende kølemiddel.
Hvis der tilføjes gasholdigt kølemiddel, varierer
sammensætningen af kølemiddel, hvilket umuliggør normal
drift.
