Παρελκομενα - Toshiba RAV-SM2244AT7 Installationshandbuch

Digital Inverter
1

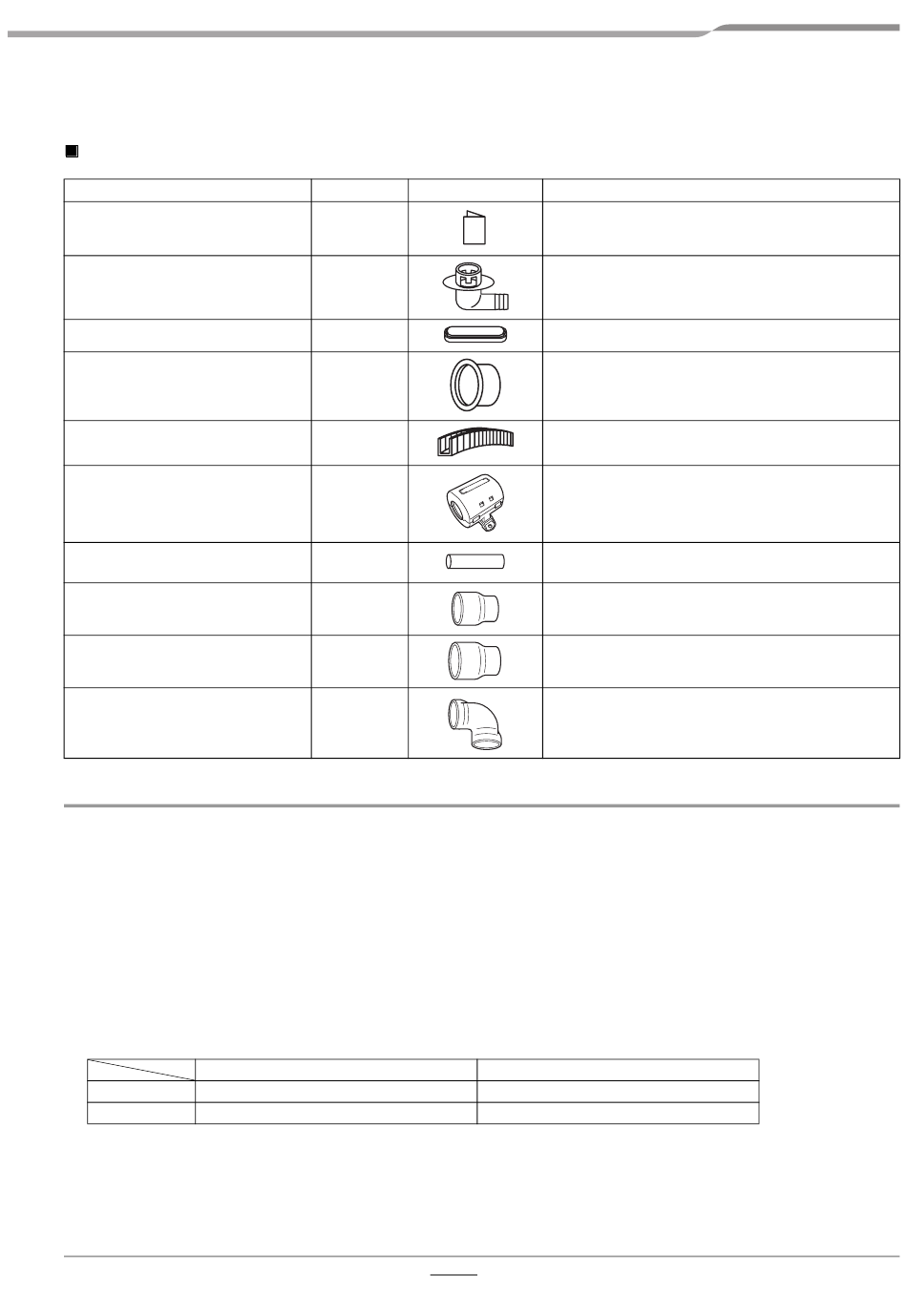

ΠΑΡΕΛΚΟΜΕΝΑ
Παρελκόμενα
Όνομα εξαρτήματος
Εγχειρίδιο εγκατάστασης
Μούφα αποστράγγισης
Ελαστικό αδιάβροχο κάλυμμα
Προστατευτικός δακτύλιος
Υλικό προστασίας για το εξάρτημα
διέλευσης
Φίλτρο σύσφιξης
Σωλήνας Ø19,1 mm
Σύνδεσμος (Ø19,1 – Ø25,4 mm)
Σύνδεσμος (Ø25,4 – Ø28,6 mm)
Γωνία
ΠΛΗΡΟΦΟΡΙΕΣ
• Ο κύριος σωλήνας στην πλευρά του αερίου της συγκεκριμένης εξωτερικής μονάδας έχει διάμετρο Ø28,6 mm, αλλά
χρησιμοποιείται σύνδεση ρακόρ με διάμετρο Ø19,1 mm όπου συνδέεται η βαλβίδα. Φροντίστε να χρησιμοποιήσετε τον
παρεχόμενο σωλήνα και το σύνδεσμο Ø19,1 mm για τη σύνδεση του σωλήνα.
• Πριν από την εγκατάσταση της μονάδας, βεβαιωθείτε ότι η μονάδα έχει το σωστό όνομα μοντέλου, ώστε να αποφευχθεί η
εγκατάσταση λάθος μονάδας σε λάθος μέρος.
• Πριν προχωρήσετε με τη συγκόλληση του σωλήνα ψυκτικού υγρού, φροντίστε για τη διέλευση αζώτου δια μέσου του
σωλήνα.
• Πριν από την εγκατάσταση των εσωτερικών μονάδων, διαβάστε τις οδηγίες στα εγχειρίδια εγκατάστασης που παρέχονται με
τις εσωτερικές μονάδες.
• Πριν από την εγκατάσταση ενός σωλήνα διακλάδωσης, διαβάστε τις οδηγίες στο εγχειρίδιο εγκατάστασης που συνοδεύει το
κιτ σωλήνων διακλάδωσης.
• Σε περίπτωση δύο διπλών συστημάτων ταυτόχρονης λειτουργίας, χρησιμοποιήστε εσωτερική μονάδα με την ίδια
δυναμικότητα και για τις τέσσερις εσωτερικές μονάδες.
RAV-SM2244
RAV-SM2804
• Απαιτούνται ρυθμίσεις της πλακέτας ηλεκτρονικού κυκλώματος για ορισμένες εσωτερικές μονάδες, εάν πρόκειται να
χρησιμοποιηθούν σε διπλό σύστημα, τριπλό σύστημα ή δύο διπλά συστήματα ταυτόχρονης λειτουργίας. Ανατρέξτε στις
οδηγίες του εγχειριδίου εγκατάστασης του κιτ σωλήνων διακλάδωσης και βεβαιωθείτε ότι οι ρυθμίσεις επιλέχθηκαν σωστά.
• Συνδυασμός εσωτερικών μονάδων
Ο συνδυασμός εσωτερικών μονάδων είναι εφικτός μόνον όταν συνδυάζονται μονάδες ίδιου τύπου. Δεν είναι εφικτός ο
συνδυασμός με μονάδες διαφορετικού τύπου.
Ποσ.
1
1
1
1
1
1
1
1
1
1
Κιτ σωλήνων διακλάδωσης
RBC-DTWP101E
RBC-DTWP101E
Σχήμα
(Παραδώστε το απευθείας στον πελάτη.)
Για την προστασία καλωδίων (κάλυμμα σωλήνα)
Για την προστασία του εξαρτήματος διέλευσης
(κάλυμμα σωλήνα)
Για συμμόρφωση με τα πρότυπα ηλεκτρομαγνητικής
συμβατότητας (EMC)
(Χρησιμοποιείται για το καλώδιο τροφοδοσίας)
Για το σωλήνα στο εσωτερικό της εξωτερικής
μονάδας
Για σύνδεση του σωλήνα
Για σύνδεση του σωλήνα
Για σύνδεση του σωλήνα
Συνδυασμός εσωτερικών μονάδων
SM56 × 4 μονάδες
SM80 × 4 μονάδες
2
Χρήση
