Toshiba RAV-SM2244AT7 Installationshandbuch Seite 585

Digital Inverter

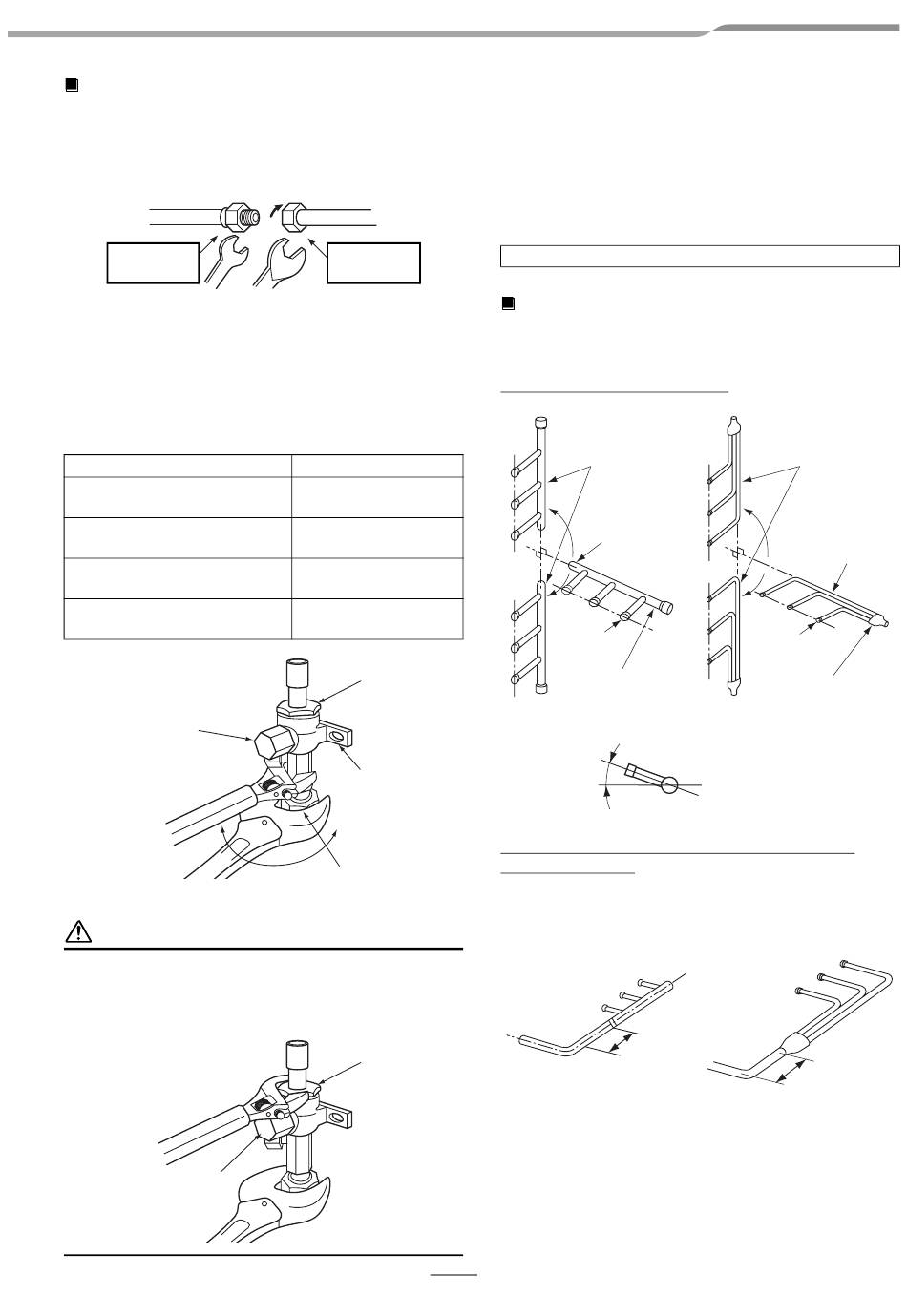

Zategnite spojni del
1. Središči povezovalnih cevi, ki ju spajate, poravnajte in z
rokami do konca privijte spojno matico. Nato matico
pritrdite s ključem, kot je prikazano na sliki, in jo
zategnite z momentnim ključem.
Spojka s tulcem ali vgradni ventil
Del z zunanjim
navojem
Pritrdite s ključem.
2. Da zrahljate ali zategnete spojno matico na plinski strani,
obvezno uporabite dva ključa, kot je prikazano na sliki.
Če boste uporabili običajni ključ, spojne matice ne boste
mogli zategniti z zahtevanim navorom.
Če pa želite zrahljati ali zategniti spojno matico ventila na
tekočinski strani, uporabite običajni ključ.
Zunanji premer bakrene cevi
9,5 mm (premer)
12,7 mm (premer)
15,9 mm (premer)
19,1 mm (premer)
Čep
POZOR
1. Na čep ali pokrov ne nameščajte običajnega ključa.
Ventil lahko poči.
2. V nekaterih pogojih namestitve lahko matica poči, če jo
zategnete s prevelikim navorom.
NEPRAVILNO
Spojna matica
Del z notranjim
navojem
Zategnite z momentnim ključem.
Zatezni navor
od 33 do 42
(3,3 do 4,2 kgf•m)
od 50 do 62
(5,0 do 6,2 kgf•m)
od 68 do 82
(6,8 do 8,2 kgf•m)
od 100 do 120
(10,0 do 12,0 kgf•m)
Pokrov
Cevni ventil
Zrahljan
Zategnjen
Spojna matica
Ventil na plinski strani
Čep
•
Po končani namestitvi z dušikom preverite, ali iz cevnih
spojev uhaja plin.
•
Tlak hladila R410A je večji od tlaka hladila R22 (približno
1,6-krat).
Zato z momentnim ključem skladno z navedenim
zateznim navorom privijte priključke spojne cevi, ki
povezujejo notranjo/zunanjo enoto.
Nepravilno izvedeni spoji ne povzročijo samo uhajanja
plina, ampak tudi težave s hladilnim krogom.
Na površino spoja ne nanašajte hladilnega olja.
Cevni razvod
Namestitev cevovoda hladilnega sredstva izvedite s
kompletom cevnega razvoda, ki ga kupite posebej.
Namestitev cevnega razvoda
(Enota: N•m)
NEPRAVILNO
Dolžina ravnih odsekov na strani glavne cevi
cevnega razvoda
Poskrbite za raven odsek dolžine najmanj 500 mm na strani
glavne cevi cevnega razvoda. (Enako za tekočinsko in
plinsko stran)
Pokrov
12
Konca cevnih razvodov
sta obrnjena navpično
proti tlom.
Zbirna cev in cevni
razvodi so
vzporedno s tlemi.
Cevni razvod
Zbirna cev
Plinska stran
Naklon
Cevi obvezno namestite za
razvodom.
500 mm ali več
Konca cevnih razvodov
sta obrnjena navpično
proti tlom.
Zbirna cev in cevni
razvodi so
vzporedno s tlemi.
Cevni razvod
Zbirno območje
Tekočinska stran
500 mm ali več
SL
